SAIL-M12GM12G-3-9.5U
SAIL-M12GM12G-3-9.5U
Schéma des pôles
Male, straight
SAIL-M12GM12G-3-9.5U
Dessin détaillé
Straight socket
SAIL-M12GM12G-3-9.5U
Schéma des pôles
Male
SAIL-M12GM12G-3-9.5U
Schéma des pôles
Socket
SAIL-M12GM12G-3-9.5U
Schéma
Schaltbild

SAIL-M12GM12G-3-9.5U

Ce produit ne sera bientôt plus disponible.

Dernière date de commande: /Date(1790719200000)/

Remplacement: 9457231000

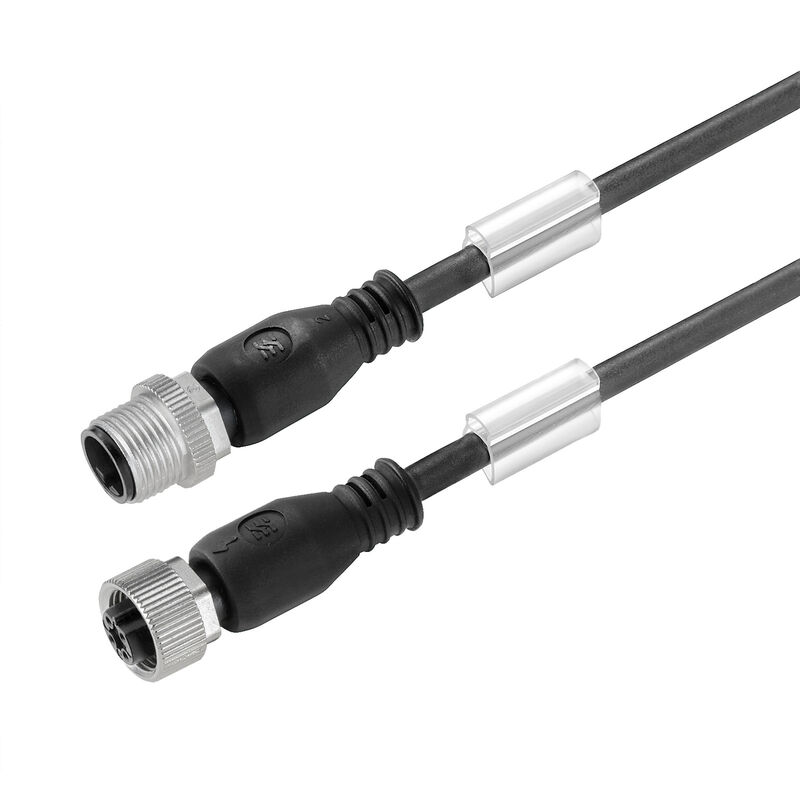

Câble capteurs/actionneurs, Câble de raccordement, M12 / M12, Nombre de pôles : 3, 9.5 m, Mâle, droit - Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 9457230950
Fiche technique Téléchargements de produits Soutien à l'ingénierie
Autres produits de la même gamme 82
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Specyfikacje techniczne kabla Allmänna tekniska data Propriétés électriques Normes Mâle gauche Mâle droite Illustrations du produit Classifications

Agréments

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Wersja
Câble capteurs/actionneurs, Câble de raccordement, M12 / M12, Nombre de pôles : 3, 9.5 m, Mâle, droit - Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Nr zam.
9457230950
Typ
SAIL-M12GM12G-3-9.5U
GTIN (EAN)
4050118620429
Qté.
1 Pièce
Statut de livraison
Cet article ne sera plus disponible à l'avenir.
Dernière date de commande
/Date(1790719200000)/
Produkt alternatywny
[9457231000](~/p/9457231000)

Dimensions et poids

Diamètre
3,8 mm
Poids net
220 g

Conformité environnementale du produit

Status zgodności z dyrektywą RoHS
Conforme avec exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Cable length
9,5 m
Core cross-section
0,34 mm²
Cykle gięcia
12 milj.
Cykle zginania przy rozciąganiu
> 5 Mio.
Długość skręcania
1 m
Ekranowane
Nej
Halogenki
Nej
Higroskopijny materiał płaszcza
Yes
izolacja
PP
Kodowanie kolorami
brown
blue
black
Konfigurowalna długość kabla
是
Liczba biegunów
3
Materiał płaszcza
PUR
Nie zawiera LABS
Oui
Odporne na hydrolizę i działanie mikroorganizmów
Oui
Odporne na ściegi spawalnicze
Non
Odporność na iskry spawalnicze
Non
odporność na rozprzestrzenianie się płomienia
In accordance with UL1581 UL / CUL FT2
selon CEI 60332-2-2
promień zgięcia min., ruchomy
10 x diamètre du câble
promień zgięcia, min., ułożony na stałe
5 x diamètre du câble
Przyspieszenie
5 m/s²
Prędkość
3,33 m/s
Rdzeń zgodnie z UL AWM style
10493 (80 °C / 300 V)
Resistance to oils
Oui
Sheathing colour
noir
Sieciowane radiacyjnie
Non
Suitable for cable carriers
Oui
Wytrzymałość na skręcanie
180 °/m
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-25...60 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20549 (80 °C / 300 V)
Średnica zewnętrzna
3.8 mm ± 0.15 mm

Allmänna tekniska data

Cykle wpinania
≥ 100
LED
Non
Materiał pierścienia gwintowanego
Zinc injecté sous pression
Napięcie znamionowe
250 V
Odporność na wstrząsy i drgania zgodnie z
Section B
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
doré
Stopień ochrony
IP65
IP66
IP67
IP68
Vissé
IP69
Stopień zanieczyszczenia
3
Wykonanie
Mâle, droit - Femelle, droite
Zakres temperatury obudowy
-25...+85 °C
Znamionowe natężenie prądu
4 A
Ścieżka połączenia
M12 / M12

Propriétés électriques

Napięcie znamionowe
250 V
Opór izolacji
108 Ω

Normes

Shock and vibration proof according to
Section B

Mâle gauche

Wtyk po lewej
M12, Codage A, IP69, Contact mâle, droit, Plastique, non blindé

Mâle droite

Wtyk po prawej
M12, Codage A, IP69, Contact femelle, droit, Plastique, non blindé

Illustrations du produit

Titre d'illustration #96 08
L'outil idéal : Screwty ® avec fonction de serrage
Légende 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
