Interfaz, RS, 2 x AKB (50P), LP2N 5.08mm

N.º de artículo 1384280000
Descargar hoja de datos Descargas de productos
Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Características generales Datos de conexión Especificaciones Especificaciones de entrada Especificaciones de salida Aislamiento aplicado (EN50178) Conexión de campo Conexión de alimentación Clasificaciones

Homologaciones

Homologaciones

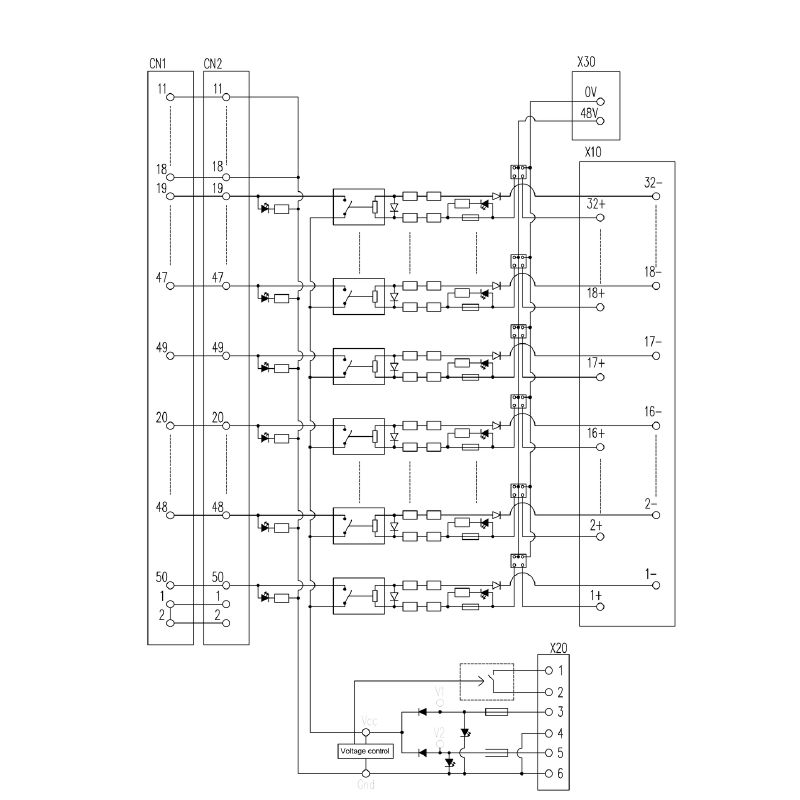

![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
Interfaz, RS, 2 x AKB (50P), LP2N 5.08mm
Código
1384280000
Tipo
TBY-ADV151-48-PS-2KB-S
GTIN (EAN)
4050118185621
Cantidad
1  Pieza
Disponible hasta
20.05.2014

Dimensiones y pesos

Profundidad
95  mm
Profundidad (pulgadas)
3,74  inch
Altura
131  mm
Altura (pulgadas)
5,157  inch
Anchura
317  mm
Anchura (pulgadas)
12,48  inch
Peso neto
910  g

Temperaturas

Temperatura de almacenamiento
-40...85 °C
Temperatura de servicio
-25...70 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
4c2bf777-1c3a-4574-9dcf-a43fbd923cdb

Características generales

Indicación de estado LED por relé
Verde
Separación por relé
No
Fusible por relé
Sí
Interruptores
No
Indicación de estado LED de alimentación
Verde
Fusible de tensión de alimentación
1 A

Datos de conexión

Alimentación de conexión
LP 5.08mm
Conexión (lado campo)
LP2N 5.08mm
Conexión (lado de control)
2 x AKB (50P)
Número de polos (lado de control)
50 polos macho

Especificaciones

Vida útil mecánica
5 x 106 conmutaciones

Especificaciones de entrada

Tensión de entrada
48 V DC ± 10%
Corriente de entrada
7 mA (fusible conectado) / 0,5 mA (fusible desconectado)

Especificaciones de salida

Tipo de relé
RSS
Material contactos
AgNi, chapado en oro
Tensión nominal
18…30 V DC
Máxima corriente permanente DC
10  mA
Mínima corriente de contacto
1  mA
Mínima tensión de contacto
1  V

Aislamiento aplicado (EN50178)

Tensión de aislamiento nominal de entrada
≤ 50 V DC
Tensión de aislamiento nominal de salida
≤ 50 V DC
Categoría de sobretensión entrada/entrada
III
Categoría de sobretensión entrada/salida
III
Categoría de sobretensión, salida/salida
III
Grado de polución
2
Tensión de impulso(1,2/50µs)
1,5  kV
Tensión de prueba de aislamiento AC
0,35  kV
Distancia entrada/salida
≥ 5,5 mm

Conexión de campo

Flexible, máx. H05(07) V-K
4  mm²
Flexible, mín. H05(07) V-K
0,5  mm²
Longitud de desaislado
6  mm
Par de apriete, máx.
0,6  Nm
Par de apriete, mín.
0,5  Nm
Rígido, máx. H05(07) V-U
6  mm²
Rígido, mín. H05(07) V-U
0,5  mm²
Sección de conductor máx., AWG
AWG 12
Sección de conductor mín., AWG
AWG 26
Sección de embornado, máx.
6  mm²
Sección de embornado, mín.
0,13  mm²
Sección para puntera con collar de plástico, min.
0,5  mm²
Sección para puntera, max.
2,5  mm²
Terminales con aislamiento de plástico, máx.
2,5  mm²
Tipo de conexión
Conexión brida-tornillo

Conexión de alimentación

Tipo de conexión
Conexión brida-tornillo
Sección de embornado, mín.
0,13  mm²
Sección de embornado, máx.
6  mm²
Rígido, mín. H05(07) V-U
0,5  mm²
Firme, máx. H05(07) V-U
6  mm²
Flexible, mín. H05(07) V-K
0,5  mm²
Flexible, máx. H05(07) V-K
4  mm²
Sección para puntera, max.
2,5  mm²
Flexible con manguito, mín.
2,5  mm²
Sección para puntera con collar de plástico, max.
0,5  mm²
Sección del conductor, mín., AWG
AWG 12
Sección del conductor, máx., AWG
AWG 26
Par de apriete, mín.
0,5  Nm
Par de apriete, máx.
0,6  Nm
Longitud de desaislado
6  mm

Clasificaciones

ETIM 6.0
EC002780
ETIM 7.0
EC002780
ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 9.0
27-14-11-52
ECLASS 9.1
27-24-22-16
ECLASS 10.0
27-14-11-52
ECLASS 11.0
27-14-11-52
ECLASS 12.0
27-14-11-52
ECLASS 13.0
27-14-11-52
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
