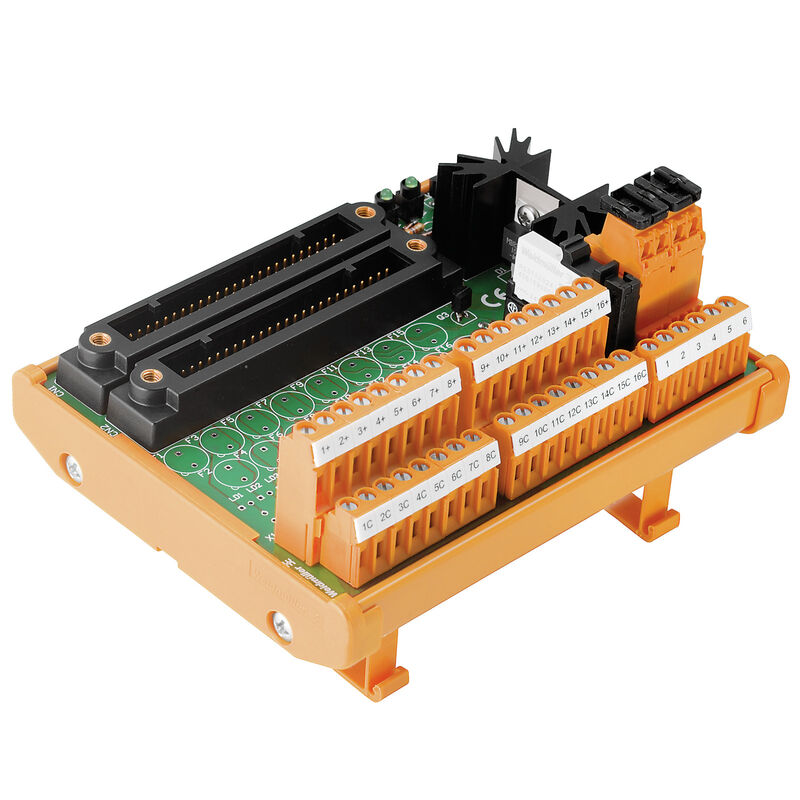

TBY-SDV144-PS-2KB-S

TBY-SDV144-PS-2KB-S

Interfaz, RS, 2 x AKB (50P), LP2N 5.08mm

N.º de artículo 1371390000
Descargar hoja de datos Descargas de productos
Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Características generales Datos de conexión Especificaciones Aislamiento aplicado (EN50178) Conexión de campo Conexión de alimentación Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conformidad

Datos generales para pedido

Versión
Interfaz, RS, 2 x AKB (50P), LP2N 5.08mm
Código
1371390000
Tipo
TBY-SDV144-PS-2KB-S
GTIN (EAN)
4050118207262
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
80 mm
Profundidad (pulgadas)
3,15 inch
Altura
109 mm
Altura (pulgadas)
4,291 inch
Anchura
134 mm
Anchura (pulgadas)
5,276 inch
Peso neto
240 g

Temperaturas

Temperatura de almacenamiento
-40...85 °C
Temperatura de servicio
-25...70 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
7b305775-bf96-40a0-9bb6-8abdb4644a87

Características generales

Indicación de estado LED por canal
No
Desconexión por canal
No
Tipo de punto de prueba
No
Contactor
No
Fusible por canal
No
Indicación de estado LED de alimentación
Verde
Fusible de tensión de alimentación
2 A

Datos de conexión

Anslutning (styrsida)
2 x AKB (50P)
Number of poles (control side)
50 polos macho
Соединение (сторона устройства полевого уровня)
LP2N 5.08mm

Especificaciones

Tensión de servicio
24 V DC
Corriente máxima por canal
1 A
Intensidad nominal total
2 A

Aislamiento aplicado (EN50178)

Tensión de aislamiento nominal
< 50 V AC
Categoría de sobretensión
III
Grado de polución
2
Tensión de impulso(1,2/50µs)
0,8 kV
Tensión de prueba de aislamiento AC
0,35 kV

Conexión de campo

Flexible, máx. H05(07) V-K
4 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Pevné, min. H05(07) V-U
0,5 mm²
Plage de raccordement, max.
6 mm²
Rígido, máx. H05(07) V-U
6 mm²
Rögzítési tartomány, min.
0,13 mm²
Sección de conductor mín., AWG
AWG 26
Sección para puntera con collar de plástico, min.
0,5 mm²
Sección para puntera, max.
2,5 mm²
Sezione di collegamento cavo max, AWG
AWG 12
Stripping length
6 mm
Terminales con aislamiento de plástico, máx.
2,5 mm²
Tightening torque, max.
0,6 Nm
Tightening torque, min.
0,5 Nm
Tipo de conexión
Conexión brida-tornillo

Conexión de alimentación

Tipo de conexión
Conexión brida-tornillo
Sección de embornado, mín.
0,13 mm²
Sección de embornado, máx.
6 mm²
Solid, min. H05(07) V-U
0,5 mm²
Firme, máx. H05(07) V-U
6 mm²
Flexible, mín. H05(07) V-K
0,5 mm²
Flexible, máx. H05(07) V-K
4 mm²
Sección para puntera, max.
2,5 mm²
Flexible con manguito, mín.
2,5 mm²
Sección para puntera con collar de plástico, max.
0,5 mm²
Sección del conductor, mín., AWG
AWG 12
Sección del conductor, máx., AWG
AWG 26
Par de apriete, mín.
0,5 Nm
Par de apriete, máx.
0,6 Nm
Longitud de desaislado
6 mm

Clasificaciones

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
