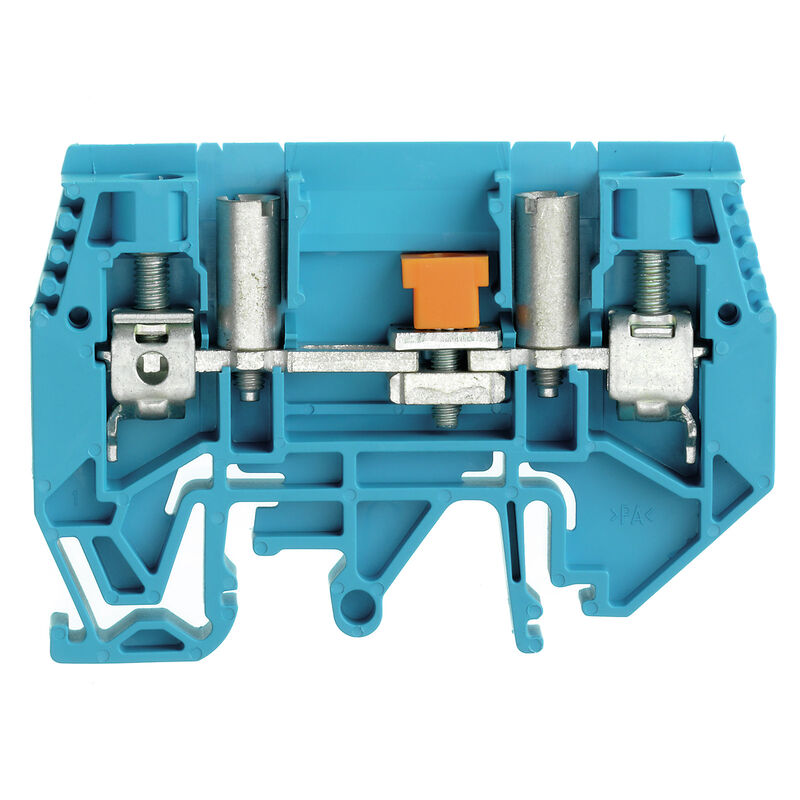

WTL 6/1 EN STB BL

Borne seccionable del transformador de medición, Conexión brida-tornillo, 41, 2

N.º de artículo 1019680000

Datos generales para pedido

Versión	Borne seccionable del transformador de medición, Conexión brida-tornillo, 41, 2
Código	1019680000
Tipo	WTL 6/1 EN STB BL
GTIN (EAN)	4032248757312
Cantidad	50 Pieza

Dimensiones y pesos

Profundidad	47,5 mm
Profundidad (pulgadas)	1,87 inch
Profundidad incl. carril DIN	48,5 mm
Altura	68,5 mm
Altura (pulgadas)	2,697 inch
Anchura	7,9 mm
Anchura (pulgadas)	0,311 inch
Peso neto	25,32 g

Temperaturas

Temperatura de almacenamiento	-25 °C...55 °C
Temperatura ambiente	-5 °C…40 °C
Temperatura permanete de trabajo, min.	-50 °C
Temperatura permanete de trabajo, max.	120 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS	Conforme con exención
Exención RoHS (si procede/conocida)	6c
REACH SVHC	Lead 7439-92-1
SCIP	0eb7d846-d0a1-43e5-93a4-d7c6856c4cda

Datos del material

Material	Wemid
Color	azul
Grado inflamabilidad según UL 94	V-0

Valores característicos del sistema

Versión	Conexión brida-tornillo Separador con conectores hembra abierto por un extremo
Tapa final obligatoria	Sí
Número de potenciales	1
Número de pisos	1
Número de puntos de embornado por piso	2
Número de potenciales por piso	1
Pisos internos puenteados	No
Conexión PE	No
Carril	TS 32 TS 35
Función N	Sí
Función PE	No
Función PEN	No

2 conductores embornables (H05V/H07V) de igual sección (conexión nominal)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, max.	2,5 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, 2 conductores embornables, min.	0,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, max.	2,5 mm²
Sección de conexión del conductor, flexible, 2 conductores embornables, min.	0,5 mm²

Otros datos técnicos

Lados abiertos	derecha
Número de bornes iguales	1
Tipo de montaje	enclavado
Versión a prueba de explosivos	No

Conductor embornable (conexión nominal)

Calibre según 60 947-1	A5
Dimens. caña destornillador	0,8 x 4,0 mm
Dirección de conexión	lateral
Longitud de desaislado	12 mm
Número de conexiones	2
Par de apriete con atornillador eléctrico, tipo DMS	3
Sección de conexión del conductor AWG, min.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 8
Sección de conexión del conductor, flexible, max.	10 mm²
Sección de conexión del conductor, flexible, mín.	0,5 mm²
Sección de embornado, máx.	10 mm²
Sección de embornado, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.	6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.	0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.	6 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.	0,5 mm²
Sección del conductor, semirrígido, máx.	6 mm²
Sección del conductor, semirrígido, mín.	1,5 mm²
Sección transversal de conductor, núcleo rígido, máx.	10 mm²
Sección transversal de conductor, núcleo rígido, mín.	0,5 mm²
Tipo de conexión	Conexión brida-tornillo
Tornillo de apriete	M 3,5

Datos nominales según CSA

Corriente Gr B (CSA)	45 A
Corriente Gr C (CSA)	45 A
Núm. de certificación (CSA)	200039-1057876
Sección máx. del conductor (CSA)	8 AWG
Sección mín. del conductor (CSA)	20 AWG
Tensión Gr B (CSA)	300 V
Tensión Gr C (CSA)	300 V

Dimensiones

Desplazamiento TS 32	34,5 mm
Desplazamiento TS 35	34,5 mm

Bornes seccionables

Clavija de prueba integrada	Sí
Par de apriete máx. tornillo del seccionador	0,7 Nm
Par de apriete mín. tornillo del seccionador	0,5 Nm
Separación longitudinal	deslizable
Separación transversal	sin

Generalidades

Carril	TS 32 TS 35
Gama de temperaturas de servicio, max.	120 °C
Gama de temperaturas de servicio, min.	-50 °C
Normas	IEC 60947-7-1
Sección de conexión del conductor AWG, min.	AWG 20
Sección de conexión del conductor AWG, máx.	AWG 8

Datos nominales

Sección nominal	6 mm²
Tensión nominal	500 V
Tensión nominal DC	630 V
Intensidad nominal	41 A
Corriente en conductor máximo	57 A
Normas	IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x	0,78 mΩ
Sobretensión de choque nominal	6 kV
Pérdida de potencia según la norma IEC 60947-7-x	1,31 W
Grado de polución	3

Datos nominales según UL

Corriente Gr B (UR)	45 A
Corriente Gr C (UR)	45 A
Núm. de certificación (UR)	E60693
Sección del conductor Cableado de campo máx. (UR)	8 AWG
Sección del conductor Cableado de campo mín. (UR)	20 AWG
Sección del conductor Cableado de fábrica máx. (UR)	8 AWG
Sección del conductor Cableado de fábrica mín. (UR)	20 AWG
Tensión Gr B (UR)	300 V
Tensión Gr C (UR)	300 V

Descargas

Homologación/certificado/documento de conformidad	CB Test Certificate CB Certificate CE Declaration of Conformity UKCA declaration of conformity Confirmation of Standards EN 45545-2_2020-10
Datos de ingeniería	CAD data -- STEP
Eplan Data Portal	Eplan data
CADENAS eCATALOG	CAX data
WSCAD Universe	WSCAD data
Documentación del usuario	StorageConditionsTerminalBlocks
Catálogo	Catalogues in PDF-format

Clasificaciones

ETIM 7.0	EC000902
ETIM 8.0	EC000902
ETIM 9.0	EC000902
ETIM 10.0	EC000902
ECLASS 11.0	27-14-11-26
ECLASS 12.0	27-14-11-26
ECLASS 13.0	27-25-01-09
ECLASS 14.0	27-25-01-09
ECLASS 15.0	27-25-01-09

Homologaciones

Homologaciones
ROHS	Conformidad
UL File Number Search	Sitio web UL
Núm. de certificación (UR)	E60693
