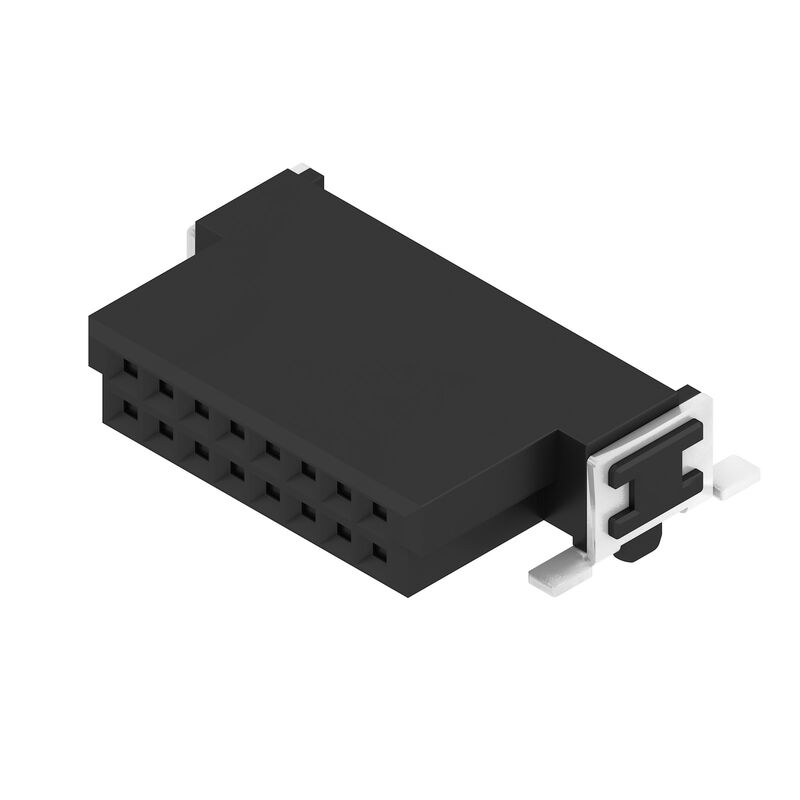

Zdjęcie produktu
FFH S1/16H F1 B RL

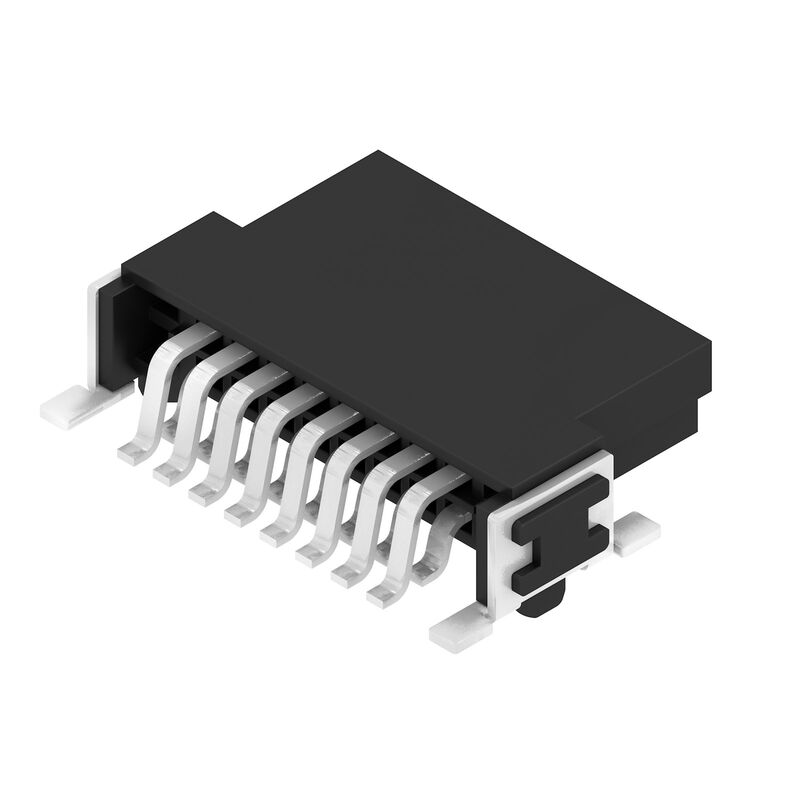

Zdjęcie produktu
FFH S1/16H F1 B RL
FFH S1/16H F1 B RL
FFH S1/16H F1 B RL
FFH S1/16H F1 B RL
Rysunek szczegółowy
FFH S1/16H F1 B RL
Krzywa obciążalności prądowej
FFH S1/16H F1 B RL

FFH S1/16H F1 B RL

Connecteur pour circuit imprimé, Connecteur femelle, Raccordement soudé SMD, Pas en mm (P): 1.27 mm, Nombre de pôles: 16, 90°, Tape

Cikkszám 2747440000
Adatlap letöltése Engineering Support Product Downloads
Ellendarabok 3 Kapcsolódó termékek 9
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit System specifications Données des matériaux Données nominales selon CEI Données nominales selon UL 1977 Emballage Note importante Classifications

Agréments

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E92202

Informations générales de commande

Változat
Connecteur pour circuit imprimé, Connecteur femelle, Raccordement soudé SMD, Pas en mm (P): 1.27 mm, Nombre de pôles: 16, 90°, Tape
Rendelési szám
2747440000
Típus
FFH S1/16H F1 B RL
GTIN (EAN)
4064675000907
Qty.
560 Darab
Termékadatok
IEC: / 2.8 A
UL: 150 V
Csomagolás
Tape

Dimensions et poids

Mélység
10,9 mm
Mélység (coll)
0,429 inch
Magasság
3,7 mm
Hauteur (pouces)
0,146 inch
Szélesség
15,24 mm
Largeur (pouces)
0,6 inch
Nettó tömeg
2,898 g

Conformité environnementale du produit

RoHS megfelelőségi állapot
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

System specifications

Szybkość przesyłania danych
3,125 Gbit/s
Rodzina produktów
OMNIMATE Signal - Carte-à-Carte
Rodzaj przyłącza
Raccordement sur platine
montaż na płytce drukowanej
Raccordement soudé SMD
Raster w mm (P)
1,27 mm
Raster w calach (P)
0,05 "
Výstupní tvarovka
90°
Počet pólů
16
Forrasztótüskék száma pólusonként
1
Egysíkúság:
0,1 mm
Sorok száma
1
Érintkezősorok száma
2
Védelmi osztály
IP20
Térfogati ellenállás
<25 mΩ
Dugaszolási ciklusok
500
Dugaszolási erő/pólus, max.
0,6 N
Húzóerő / pólus, max.
0,6 N

Données des matériaux

Szigetelőanyag
LCP
Szín
noir
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Szigetelési ellenállás
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező alapanyaga
Rézötvözet
Érintkező anyaga
Cu-ötvözet
Érintkező felület
Arany a nikkel felett
Dugaszolható csatlakozás rétegszerkezete
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-55 °C
Üzemi hőmérséklet, max.
125 °C

Données nominales selon CEI

Névleges áram, min. pólusszám (Tu=20 °C)
2,8 A
Hézag, min.
0,4 mm
Kúszóút, min.
0,4 mm

Données nominales selon UL 1977

Riferimento ai valori di omologazione
Specifications are maximum values, details - see approval certificate.
Napięcie znamionowe (UL 1977) (nieaktualne)
150 V

Emballage

opakowanie
Tape
Długość VPE
305 mm
Szerokość VPE
202 mm
Wysokość VPE
25 mm

Note importante

IPC megfelelőség
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
