H10,0/24,0X R SV
H10,0/24,0X R SV
Részletrajz

H10,0/24,0X R SV

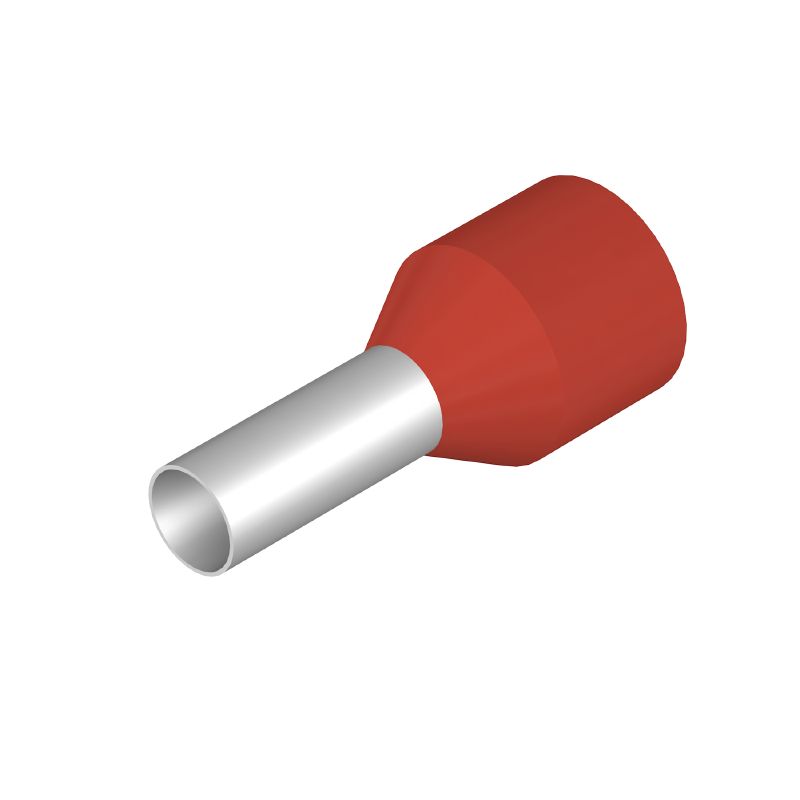

Wire-end ferrule, Standard, 17 mm, 12 mm, red

Cikkszám 9006830000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 1
Tanúsítványok General ordering data Méretek és tömegek Miljööverenstämmelse för produkt Caractéristiques techniques Érvéghüvelyek Besorolások

Tanúsítványok

ROHS
Megfelel

General ordering data

Változat
Wire-end ferrule, Standard, 17 mm, 12 mm, red
Rendelési szám
9006830000
Típus
H10,0/24,0X R SV
GTIN (EAN)
4008190332310
Qty.
100 Darab
Csomagolás
Multipack bag

Méretek és tömegek

Nettó tömeg
0,64 g

Miljööverenstämmelse för produkt

RoHS megfelelőségi állapot
Kompatibel utan undantag
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Caractéristiques techniques

Változat
Standard
Árucikk leírása
Wire end ferrule for short-circuit-proof and earth-fault-proof lines, red

Érvéghüvelyek

Csupaszolási hossz
17 mm
Fém hüvely vastagsága (S1)
0,2 mm
Gallér átmérője (D2)
9,8 mm
L1, mm
24 mm
Műanyag gallér vastagsága (S2)
0,3 mm
Sínkód
Weidmueller
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 8
Vezeték-keresztmetszet
10 mm²
Érintkező felület hossza (L2)
12 mm
Érintkező felület átmérője (D1)
4,6 mm

Besorolások

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
