SAIL-VSC-10U
SAIL-VSC-10U
치수 도면
SAIL-VSC-10U
폴 계획
SAIL-VSC-10U
배선도

SAIL-VSC-10U

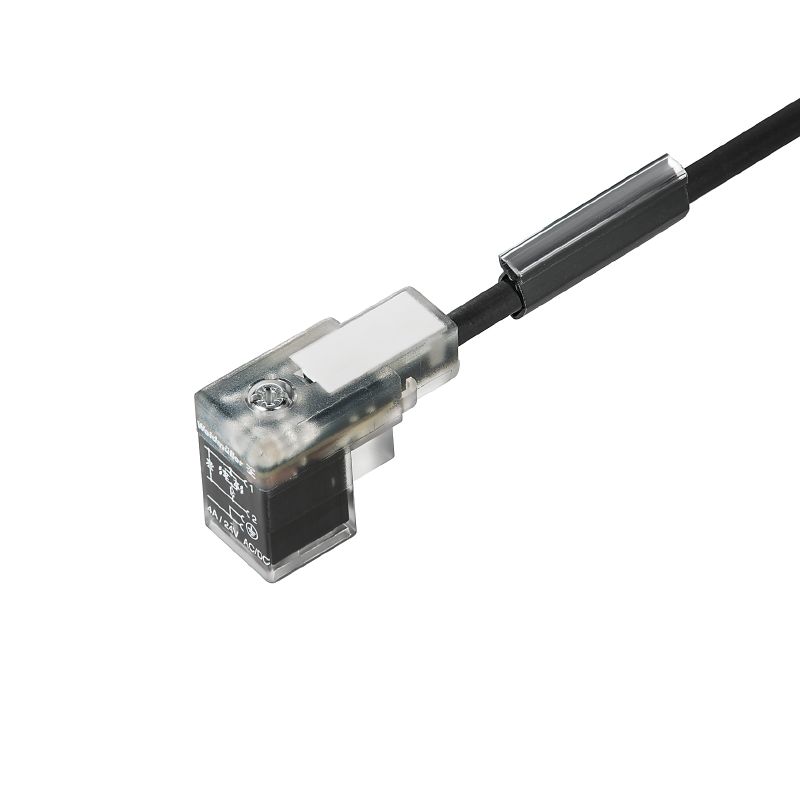

밸브 케이블 (선조립), 커넥터 없는 한쪽 끝 - 밸브 플러그, 산업 디자인 C(9.4 mm), 케이블 길이: 10 m, PUR, 검정

항목 번호 9457921000
데이터 시트 다운로드 제품 다운로드
관련 제품 5
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 분류

승인

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Változat
밸브 케이블 (선조립), 커넥터 없는 한쪽 끝 - 밸브 플러그, 산업 디자인 C(9.4 mm), 케이블 길이: 10 m, PUR, 검정
주문 번호
9457921000
Tipo
SAIL-VSC-10U
GTIN(EAN)
4032248229482
수량
1 items

치수 및 중량

순중량
276.32 g

환경 제품 규정 준수

Stato conformità RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

케이블의 기술 사양

Number of poles
3
Outside diameter
4.6 mm ± 0.2 mm
가속
5 m/s²
구부림 반경, 최소, 고정
5 x 케이블 직경
구부림 반경, 최소, 이동
10 x 케이블 직경
구부림 주기
2 Mio
비틀림 저항
0 °/m
속도
200 m/s
온도 범위, 고정
-50...80 °C
온도 범위, 이동
-25...80 °C
외피 색상
검정
외피 재질
PUR
용접 비드 내성
아니요
용접 스파크 저항
아니요
절연
PP
차폐
아니요
컬러 코딩
갈색
파란색
녹색/노란색
케이블 길이
10 m
케이블 캐리어에 적합
예
코어 단면적
0.5 mm²
할로겐
아니요

일반 기술 데이터

All valve plugs are fitted with protective circuits
Zener 다이오드
Anslutningsvridmoment
장착 스크류 M3: 0.4 Nm
M2.5 장착 스크류: 0.3 Nm
Codifica
산업 디자인 C(9.4 mm)
Corrente nominale
4 A
Filettatura del collegamento
기타
Grado di protezione
IP67
스크류된 경우
LED
예
Materiale dei contatti
CuZn
Superficie dei contatti
주석 도금
Tensione nominale
24 V
Versione
커넥터 없는 한쪽 끝 - 밸브 플러그
Диапазон температур корпуса
-25…+80 °C

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
