SL 3.50/05/90 3.2SN OR BX

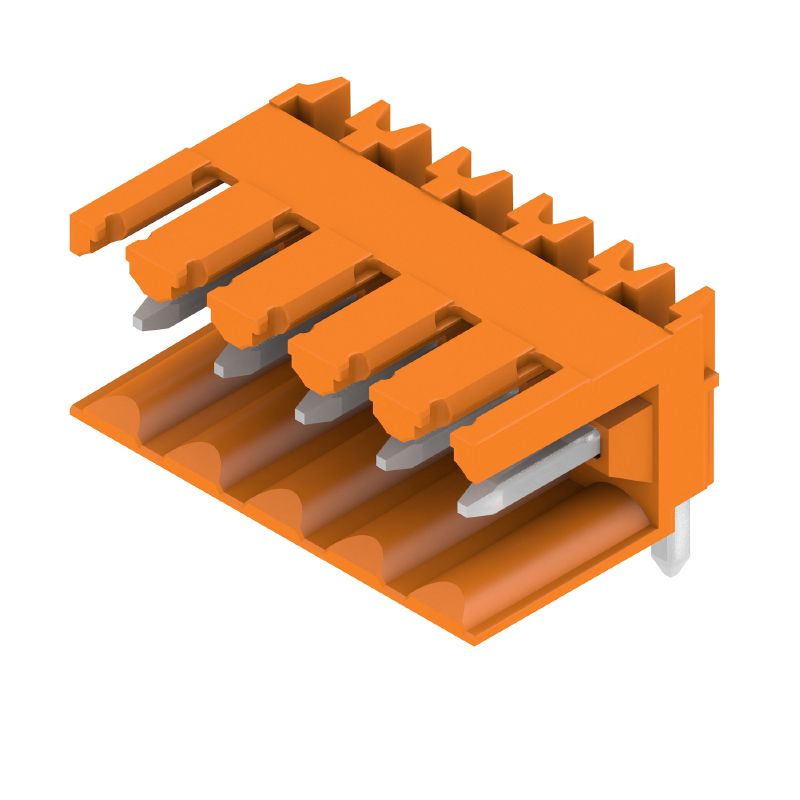

Produktillustration
SL 3.50/05/90 3.2SN OR BX
Produktillustration
SL 3.50/05/90 3.2SN OR BX
Dimensional drawing

SL 3.50/05/90 3.2SN OR BX

Kretskortsstickanslutning, Stiftlist, öppen på sidan, THT lödanslutning, 3.50 mm, Antal poler: 5, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box

Produkt-ID 1597240000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 10 Är en motdel till 8 Använda produkter 26
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Stiftlist, öppen på sidan, THT lödanslutning, 3.50 mm, Antal poler: 5, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box
Nr zam.
1597240000
Typ
SL 3.50/05/90 3.2SN OR BX
GTIN (EAN)
4008190055776
Förp.
50 items
Produktparametrar
IEC: 320 V / 17 A
UL: 300 V / 10 A
Förpackning
Box

Mått och vikter

깊이
11,1 mm
Byggdjup (tum)
0,437 inch
Height
10,7 mm
Bygghöjd (tum)
0,421 inch
Höjd lägstbyggande
7,5 mm
너비
17,5 mm
Byggbredd (tum)
0,689 inch
Nettovikt
1,23 g

Miljööverenstämmelse för produkt

RoHS 준수 상태
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0,017 kg CO2 eq.

Systemparametrar

Produktfamilj
OMNIMATE Signal – serie BL/SL 3.50
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT lödanslutning
Delning i mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Outgoing elbow
90°
Antal poler
5
Number of solder pins per pole
1
Lödstiftlängd (l)
3,2 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Dimensioner för lödstift
d = 1,2 mm
oktagonal
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Diameter bestyckningshål (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
14 mm
L1 i tum
0,551 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
10 N
Max. dragkraft/pol
10 N

Materialdata

Isoleringsmaterial
PBT
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 200
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Kontaktyta
förtennad
Skiktstruktur för lödanslutningen
2...4 µm Ni / 5...8 µm Sn glansig
Skiktstruktur för stiftkontakten
2...4 µm Ni / 5...8 µm Sn glansig
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
100 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17 A
Märkström, max. antal poler (Tu=20°C)
12 A
Märkström, min. antal poler (Tu=40°C)
14,5 A
Märkström, max. antal poler (Tu=40°C)
10 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
320 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
2,5 kV
Korttidströmhållfasthet
3 x 1s mit 100 A

Märkdata enligt CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
154685-1318353
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning
Box
VPE-längd
125 mm
Šířka VPE
90 mm
Výška VPE
39 mm

Viktig hänvisningstext

IPC 준수
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
참고 사항

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
