TRS 24VUC 2CO PB
Zdjęcie produktu
Podobny do przedstawionego na ilustracji
TRS 24VUC 2CO PB

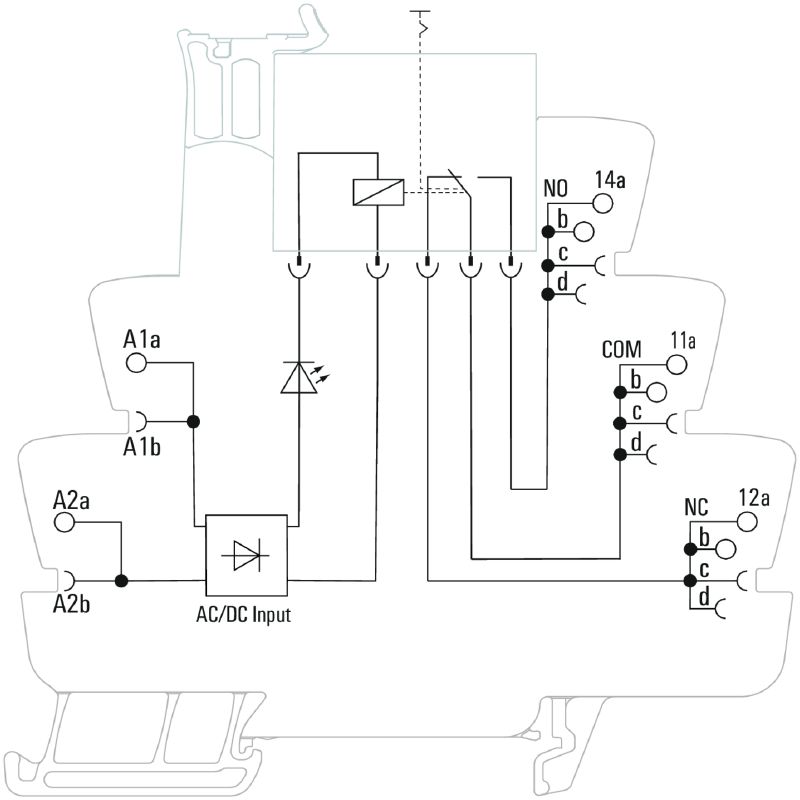

Schemat połączeń
TRS 24VUC 2CO PB
Wykres
Charakterystyka ograniczenia prądu obciążenia DC
Obciążenie rezystancyjne
TRS 24VUC 2CO PB
Rysunek wymiarowany
TRS 24VUC 2CO PB
Pozostałe
Kody typów

TRS 24VUC 2CO PB

TERMSERIES, Moduł przekaźnikowy, Liczba styków: 2, zestyk przełączny AgNi, Znamionowe napięcie sterowania: 24 V UC ±10 %, prąd trwały: 8 A, złącze śrubowe, Dostępność przycisku testowego: Tak

Nr. produktu 2988450000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 26 Produkty pokrewne 5
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Strona sterownicza Strona obciążenia Dane ogólne Koordynacja izolacji Dalsze szczegóły aprobat / norm Dane przyłączeniowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E141197

Ogólne dane zamówieniowe

Wersja
TERMSERIES, Moduł przekaźnikowy, Liczba styków: 2, zestyk przełączny AgNi, Znamionowe napięcie sterowania: 24 V UC ±10 %, prąd trwały: 8 A, złącze śrubowe, Dostępność przycisku testowego: Tak
Nr zam.
2988450000
Typ
TRS 24VUC 2CO PB
GTIN (EAN)
4099986859258
Ilość
5 szt.

Wymiary i masa

Głębokość
97,5 mm
Głębokość (cale)
3,839 inch
Wysokość
89,6 mm
Wysokość (cale)
3,528 inch
Szerokość
12,8 mm
Szerokość (cale)
0,504 inch
Nettovikt
63 g

Temperatury

Temperatura magazynowania
-40 °C...70 °C
Temperatura otoczenia
-40 °C…60 °C
Wilgotność
5…85 % wilgotności względnej, bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

dane znamionowe UL

Przekrój przyłącza AWG, min.
AWG 26
Przekrój przyłącza AWG, maks.
AWG 14
rodzaj przewodu
sztywny przewód miedziany
elastyczny przewód miedziany
Moment dokręcający, maks.
0,4 Nm
Stopień zanieczyszczenia środowiska
2

Strona sterownicza

Znamionowe napięcie sterowania
24 V UC ±10 %
moc znamionowa
410 mW
Wskazanie statusu
Zielona dioda LED
uk?ad ochronny
Dioda zwrotna
Zabezpieczenie przez pomieszaniem biegunów
Napięcie cewki przekaźnika instalowanego jako zamiennik różni się od znamionowego napięcia sterowania
Nie
교체 릴레이의 코일 전압
24 V DC

Strona obciążenia

Rated switching voltage
250 V AC
Névleges áram
8 A
max. częstotliwość załączania przy obciążeniu znamionowym
0,1 Hz
Napięcie łączeniowe AC, max.
250 V
Napięcie łączeniowe DC, max.
250 V
Inrush current
30 A / 4 s
Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks.
2000 VA
Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks.
192W @ 24V
Switch-on delay
≤ 15 ms
Switch-off delay
≤ 16 ms
Typ zestyku
2 zestyk przełączny (AgNi)
Żywotność mechaniczna
5 x 106 połączeń

Dane ogólne

Operating altitude
≤ 2000 m
nad poziomem morza
Szyna montażowa
TS 35
Ellenőrző gomb elérhető
Tak
Wersja przycisku testowego
Przycisk testowy z blokadą
Przycisk testowy bez blokady
Mechaniczny wskaźnik położenia przełącznika
Tak
Barwny
czarny
Komponent o klasie palności UL94
  • Komponent:
    Obudowa
  • Klasa palności UL94:
    V-0
  • Komponent:
    Popychacz
  • Klasa palności UL94:
    V-0
  • Komponent:
    Zatrzask mocujący
  • Klasa palności UL94:
    V-0

Koordynacja izolacji

Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia
≥ 5,5 mm
Dielectric strength for control side - load side
2,5 KVeff / 1 min.
Wytrzymałość dielektryczna otwartego styku
1 kVeff / 1 min
wytrzymałość napięciowa względem szyny nośnej
4 kVef / 1 Min.
udarowe napięcie wytrzymywane
6 kV (1,2/50 µs)
Odporność na impulsy napięciowe przy sąsiadujących stykach
4 kV (1,2/50 µs)
Stopień ochrony
IP20

Dalsze szczegóły aprobat / norm

Certificate no. (cULus)
E141197

Dane przyłączeniowe

Metoda wykonywania złącz
złącze śrubowe
Długość usunięcia izolacji przyłącza pomiarowego
8 mm
Moment obrotowy dociągający, maks.
0,4 Nm
Zakres zacisków przyłącza pomiarowego
1,5 mm²
Zakres zaciskania, min.
0,14 mm²
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
Przekrój przyłącza przewodu, jednodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
2,5 mm²
Przekrój przyłącza przewodu, jednodrutowego, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG)
AWG 14
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 14
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,25 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.
0,25 mm²
przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.
1,5 mm²
Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, min.
0,5 mm²
Przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody, max.
1 mm²
Wielkość ostrza
Gr. PH0

Klasyfikacje

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
