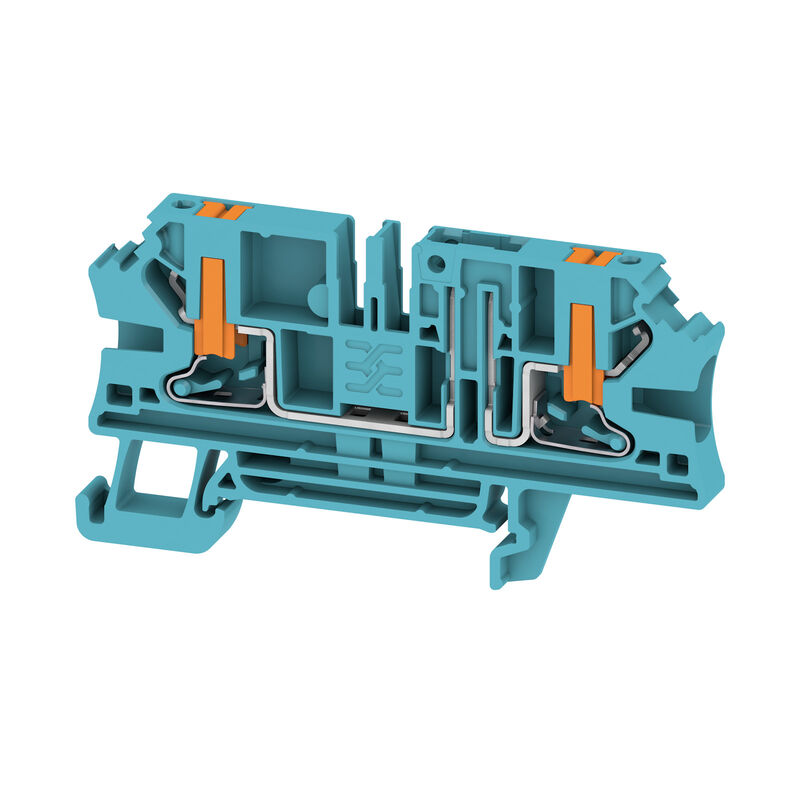

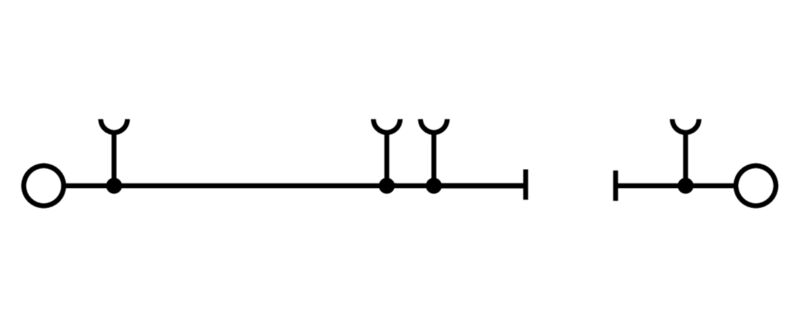

ALDT 4 2C W/O DTLV BL
ALDT 4 2C W/O DTLV BL

ALDT 4 2C W/O DTLV BL

Zkušební odpojovací svorka, PUSH IN, Modrá, 4 mm², 20 A, 500 V, Počet připojení: 2, Počet úrovní: 1

ID výrobku 2898770000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 74 Příbuzné výrobky 162
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E0693VOL1SEC137

Všeobecné objednací údaje

Verze
Zkušební odpojovací svorka, PUSH IN, Modrá, 4 mm², 20 A, 500 V, Počet připojení: 2, Počet úrovní: 1
Číslo objednávky
2898770000
Typ
ALDT 4 2C W/O DTLV BL
GTIN (EAN)
4064675904373
Množství
50 ks

Rozměry a hmotnosti

Hloubka
41 mm
Hloubka (v palcích)
1,614 inch
Výška
73,5 mm
Výška (v palcích)
2,894 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
9,75 g

Teploty

Skladovací teplota
-25 °C...55 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Colour
Modrá
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Number of potentials per tier
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Вид монтажа
TS 35
Открытые страницы
pravá
с фиксатором
Ano

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
12 mm
Měřidlo podle IEC 60947-1
A4
Počet připojení
2
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,14 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
4 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,14 mm²
Průřez připojení vodiče, pevné jádro, max.
6 mm²
Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Průřez připojení vodičů, jemně splétané, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, max.
6 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, splétané, max.
6 mm²
Průřez připojení vodičů, splétané, min.
0,14 mm²
Směr připojení
na straně
Typ připojení
PUSH IN
Typ připojení 2
PUSH IN
Upínací rozsah, max.
6 mm²
Upínací rozsah, min.
0,14 mm²
Velikost nože
0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
10 AWG
Průřez vodiče min. (CSA)
24 AWG
Velikost napětí B (CSA)
300 V
Velikost napětí C (CSA)
300 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
20 A
Velikost proudu C (CSA)
20 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
227442-80177078

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 10
Průřez propojení AWG, min.
AWG 26
Standardy
IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
4 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Nominal current
20 A
Proud při maximu vodičů
20 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,02 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

UL data hodnocení

C feszültség nagyság (cURus)
300 V
C áram nagyság (cURus)
20 A
Certificate No. (cURus)
E0693VOL1SEC137
Conductor size Field wiring max. (cURus)
10 AWG
Conductor size Field wiring min. (cURus)
24 AWG
Corrente Gr D (cURus)
5 A
Current size B (cURus)
20 A
Leitergr. Factory wiring max (cURus)
10 AWG
Sección del conductor Cableado de fábrica mín. (cURus)
24 AWG
Velikost napětí B (cURus)
300 V
Voltage size D (cURus)
600 V

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
