B2CF 3.50/30/180LR SN BK BX

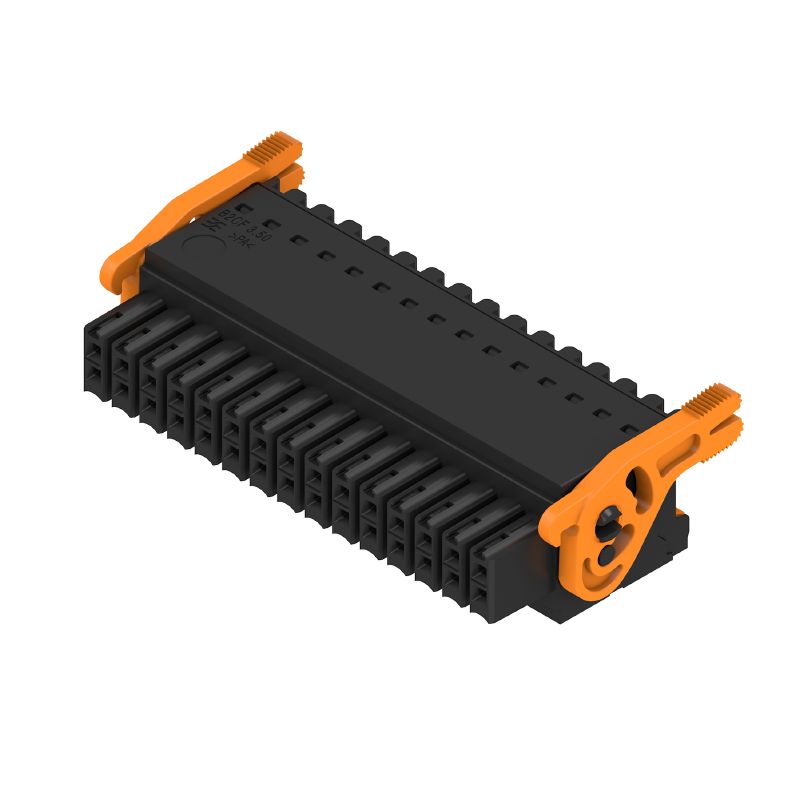

Zdjęcie produktu
Podobny do przedstawionego na ilustracji
B2CF 3.50/30/180LR SN BK BX
Zdjęcie produktu
B2CF 3.50/30/180LR SN BK BX
Rysunek wymiarowany
B2CF 3.50/30/180LR SN BK BX
Wykres
B2CF 3.50/30/180LR SN BK BX
Zaleta produktu
Solid PUSH IN contact
Safe and durable
B2CF 3.50/30/180LR SN BK BX
Zaleta produktu
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/30/180LR SN BK BX
Zaleta produktu
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/30/180LR SN BK BX
Przykład zastosowania

B2CF 3.50/30/180LR SN BK BX

Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 30, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², skrzynia

Nr. produktu 1278380000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Odpowiedniki 1 Produkty pokrewne 35
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 30, 180°, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², skrzynia
Nr zam.
1278380000
Typ
B2CF 3.50/30/180LR SN BK BX
GTIN (EAN)
4050118068962
Ilość
30 szt.
parametry produktu
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
opakowanie
skrzynia

Wymiary i masa

Głębokość
29,9 mm
Głębokość (cale)
1,177 inch
Wysokość
17,25 mm
Wysokość (cale)
0,679 inch
Szerokość
59,4 mm
Szerokość (cale)
2,339 inch
Masa netto
20,443 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Ślad węglowy produktu
  • Kołyska do bramy:
    0.482 kg CO2eq.

Parametry systemu

Rodzina produktów
OMNIMATE Signal - seria B2C/S2C 3.50 - 2-rzędowe
Rodzaj przyłącza
Przyłącze pola
Metoda wykonywania złącz
PUSH IN z aktuatorem
Raster w mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Conductor outlet direction
180°
Počet pólů
30
L1 in mm
49 mm
L1 w calach
1,929 "
Počet řad
1
Množství řady kolíků
2
Jmenovitý průřez
15 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20 w stanie wetkniętym
Stopień ochrony
IP20
po całkowitym zmontowaniu
element kodowany
Tak
Długość odizolowania
10 mm
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
3,5 N
Siła ciągnięcia / biegun, maks.
3,5 N

Dane materiałowe

Materiał izolacyjny
PA 66 GF 30
Barwny
czarny
kolor elementów uruchamiających
pomarańczowy
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Opór izolacji
≥ 108 Ω
Klasa palności wg UL 94
V-0
Materiał styków
stop miedzi
Powierzchnia styku
cynowana
Struktura warstwowa wtyku
2...5 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-40 °C
Zakres temperatur montaż, max.
120 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
jednodrutowe, min. H05(07) V-U
0,14 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,14 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,14 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,14 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,14 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9028240000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025780000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025790000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9028270000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004050000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9028290000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0542500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9028320000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0282800000
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0186500000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
13,4 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
12 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
9 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s z 80 A

Dane znamionowe wg CSA

Institut (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Номинальный ток (группа использования B/CSA)
9,5 A
额定电流 (使用组 C / CSA)
9,5 A
额定电流 (使用组 D / CSA)
9,5 A
Wire cross-section, AWG, min.
AWG 30
Ledardiameter AWG, max.
AWG 16
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
9,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
9,5 A
Rated current (Use group D / UL 1059)
9,5 A
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłącza przewodu AWG, maks.
AWG 16
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Verpackung
skrzynia
VPE length
351 mm
Szerokość VPE
137 mm
Высота VPE
38 mm

Testy typu

Test: Durability of markings
  • Standard:
    IEC 61984 rozdział 6.2 i 7.3.2 / 10.11 według wzorca zamieszczonego w IEC 60068-2-70 / 12.95
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału, znacznik daty, znacznik zatwierdzenia UL, znacznik zatwierdzenia cULus
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Standard:
    IEC 61984 rozdziały 6.3 i 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony
Испытание: Зажимное поперечное сечение
  • Standard:
    IEC 60999-1 rozdziały 7 i 9.1 / 11.99, IEC 60947-1 rozdział 8.2.4.5.1 / 03.11
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,14 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.75
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.75
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Испытание на выдергивание
  • Standard:
    IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.75
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.75
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Przy większych przekrojach przewodów, do końcówek tulejkowych zalecamy profil zaprasowania A prasek PZ 1,5 (nr zamówienia 9005990000) lub PZ 6/5 (nr zamówienia 9011460000).
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Maks. średnica zewnętrzna przewodnika 2,6 mm
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
