Propriétés
| Version | CUBESERIES, Relais, Nombre des contacts: 4, Inverseur AgNi, Tension nominale: 24 V DC, Courant permanent: 7 A, Raccordement enfichable, Levier de forçage disponible: Non |
| Référence | 3052940000 |
| Type | CRM40024 |
| GTIN (EAN) | 4099987022750 |
| Qté. | 10 Pièce |

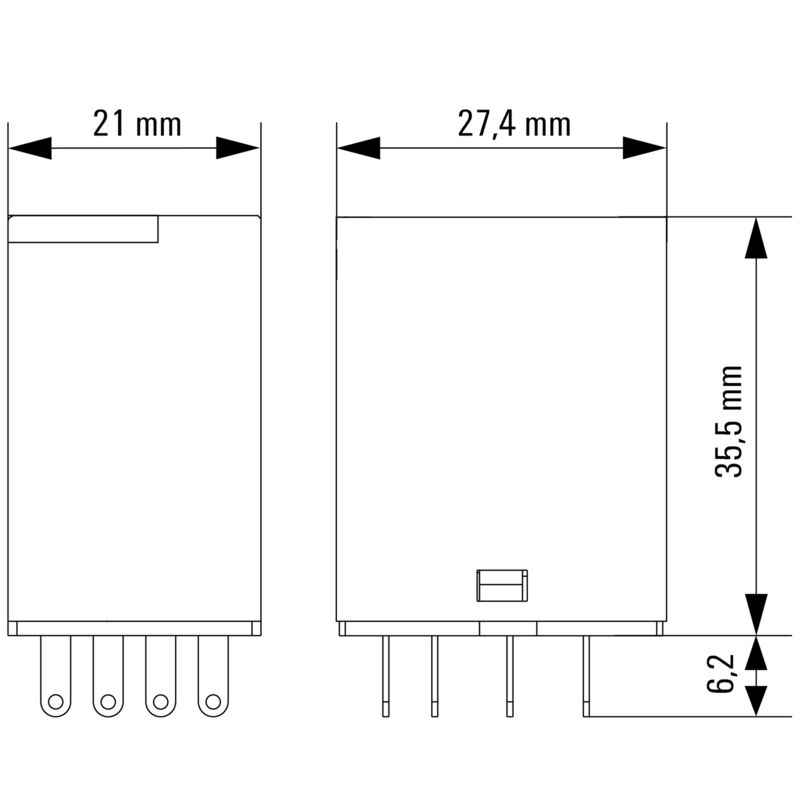

| Profondeur | 35,5 mm |
| Profondeur (pouces) | 1,398 inch |
| Hauteur | 27,4 mm |
| Hauteur (pouces) | 1,079 inch |
| Largeur | 21 mm |
| Largeur (pouces) | 0,827 inch |
| Poids net | 35 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...70 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Certificat Nº (cURus) | E223474 |
| Tension nominale | 24 V DC |
| Courant nominal DC | 37,8 mA |
| Puissance nominale | 0,9 W |
| Résistance de bobine | 640 Ω ± 10 % |
| Indicateur d'état | Non |
| Tension de commutation nominale | 250 V AC |
| Courant permanent | 7 A |
| Fréquence de commutation max. à charge nominale | 0,1 Hz |
| Tension de commutation AC, max. | 250 V |
| Puissance min. de commutation |
10 mA @ 12 V
100 mA @ 5 V |
| Puissance de commutation AC (résistif), max. | 1500 VA |
| Puissance de commutation DC (résistif), max. | 168 W @ 24 V |
| Retard à la mise s. tension | ≤ 20 ms |
| Retard à la coupure | ≤ 9 ms |
| Type de contact | 4 Inverseur (AgNi) |
| Durée de vie mécanique | 2 x 107 cycles de manœuvres |
| Altitude de service |
≤ 2000 m
au-dessus du niveau de la mer |
| Levier de forçage disponible | Non |
| Indicateur de position du commutateur mécanique | Oui |
| Couleur | transparent |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Rigidité de tension côté commande - côté charge | 2,5 KVeff / 1 min. |
| Rigidité diélectrique des contacts voisins | 2 kVeff / 1 min |
| Rigidité diélectrique des contacts ouverts | 1,5 kVeff /1 min. |
| Certificat Nº (CSA) | 607178-80219312 |
| Certificat Nº (cURus) | E223474 |
| Technique de raccordement de conducteurs | Raccordement enfichable |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E223474 |
