Propriétés
| Version | Bloc de jonction modulaire multi-étages, Raccordement vissé, beige / jaune, 4 mm², 500 V, Nombre de raccordements: 4, Nombre d'étages: 2, TS 32, V-2 |
| Référence | 0355460000 |

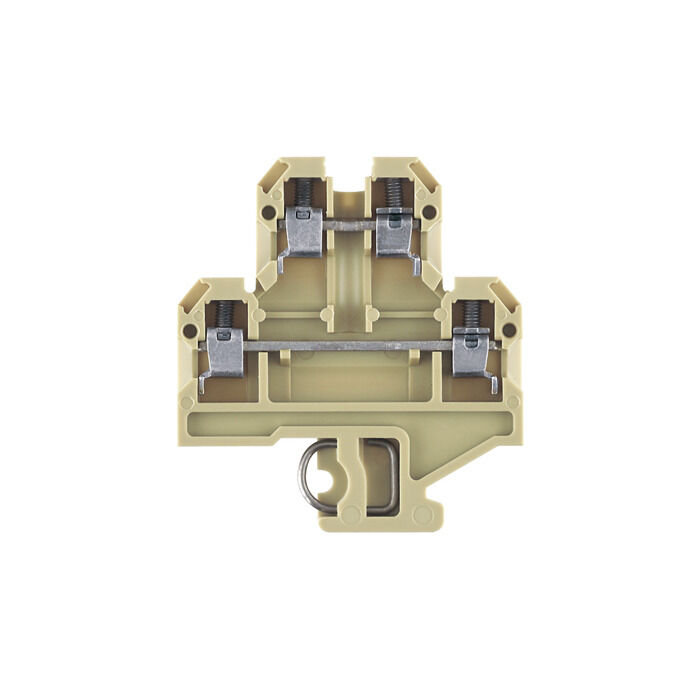

| Type | DK 4 |
| GTIN (EAN) | 4008190094560 |
| Qté. | 25 Pièce |
| Profondeur | 59,5 mm |
| Profondeur (pouces) | 2,343 inch |
| Hauteur | 50 mm |
| Hauteur (pouces) | 1,968 inch |
| Largeur | 6 mm |
| Largeur (pouces) | 0,236 inch |
| Poids net | 13,35 g |
| Température de stockage | -25 °C...55 °C |
| Température ambiante | -5 °C…40 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 100 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | PA 66 |
| Couleur | beige / jaune |
| Classe d'inflammabilité selon UL 94 | V-2 |
| Certificat Nº (ATEX) | TUEV18ATEX8210U |
| Certificat Nº (IECEX) | IECEXTUR18.0020U |
| Tension max. (ATEX) | 275 V |
| Courant (ATEX) | 28 A |
| Section max. du conducteur (ATEX) | 4 mm² |
| Tension max. (IECEX) | 275 V |
| Courant (IECEX) | 28 A |
| Section max. du conducteur (IECEX) | 4 mm² |
| Identification EN 60079-7 | Ex eb II C Gb |
| Plaquette de marquage Ex 2014/34/EU | II 2 G D |
| Version |
Raccordement vissé
pour connexion transversale à visser libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 2 |
| Nombre d'étages | 2 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 32 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Côté ouvert | droite |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | serré |
| Version à l#92épreuve de l#92explosion | Oui |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, autre raccordement, max. | 2,5 mm² |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Calibre selon 60 947-1 | A3 |
| Couple de serrage, max. | 0,5 Nm |
| Couple de serrage, min. | 0,1 Nm |
| Cran de réglage du couple avec visseuse électrique du type DMS | 2 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Embouts doubles, max. | 1,5 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Longueur de dénudage | 9 mm |
| Nombre de raccordements | 4 |
| Plage de serrage, max. | 6 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 6 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 4 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Vis de serrage | M 3 |
| Certificat Nº (CSA) | 12400-130 |
| Courant gr. c (CSA) | 25 A |
| Section max. du conducteur (CSA) | 12 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Tension Gr C (CSA) | 300 V |
| Normes | IEC 60947-7-1 |
| Rail | TS 32 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section nominale | 4 mm² |
| Tension nominale | 500 V |
| Tension nominale DC | 500 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 41 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension de choc nominale | 6 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Degré de pollution | 3 |
| Certificat Nº (UR) | E60693 |
| Courant gr. C (UR) | 27 A |
| Taille du conducteur Câblage d'installation max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 22 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 12 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 26 AWG |
| Tension Gr C (UR) | 300 V |
| Agrément/Certificat/Document de conformité |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35858)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253957) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80313) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80314) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153736) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178470) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253958) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36604) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59050) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0355460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0355460000) |
| Notification de modification produit | [PCN_DK4_20190405](https://mdcop.weidmueller.com/mediadelivery/asset/900_87125) |
| Documentation utilisateur |
[NTI DK 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_80316)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| ECLASS 15.0 | 27-25-01-02 |
| Agréments |            |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certificat Nº (UR) | E60693 |
Accessoires
-
Référence produit:0446700000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 32 A, Nombre de pôles: 2, Pas en mm (P): 6.00, Isolé: Non, Largeur: 5 mm
-
Référence produit:1058800000Conditionnement:20 Pièce
Séparateur (bloc de jonction), Beige foncé, Hauteur: 86 mm, Largeur: 3 mm, V-0, Wemid
-
Référence produit:0297900000Conditionnement:50 Pièce
Protection de bloc de jonction, jaune, PVC, Hauteur: 24 mm, Largeur: 18 mm, Profondeur: 1 mm, V-2
-
Référence produit:0303400000Conditionnement:50 Pièce
Protection de bloc de jonction, jaune, PVC, Hauteur: 24.2 mm, Largeur: 20 mm, Profondeur: 1 mm, V-2
-
Référence produit:1038650000Conditionnement:200 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, selon demande du client
-
Référence produit:1609830000Conditionnement:200 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, selon demande du client
-
Référence produit:0526700000Conditionnement:10 Pièce
Profilé isolant, Plastique, noir
-
Référence produit:0526760000Conditionnement:10 Pièce
Profilé isolant, Plastique, Rouge
-
Référence produit:0526780000Conditionnement:10 Pièce
Profilé isolant, Plastique, bleu
-
Référence produit:0359260000Conditionnement:20 Pièce
Plaque d’extrémité pour blocs de jonction, beige, Hauteur: 50 mm, Largeur: 1.5 mm, V-2, PA 66, enclipsable: Oui
-
Référence produit:0363360000Conditionnement:100 Pièce
Plaque de séparation (bloc de jonction), PA 66, beige, Température d'utilisation permanente, max.: 100 °C
-
Référence produit:0336600000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 24 A, Nombre de pôles: 4, Pas en mm (P): 6.10, Isolé: Non, Largeur: 23.3 mm
-
Référence produit:0336500000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 24 A, Nombre de pôles: 3, Pas en mm (P): 6.10, Isolé: Non, Largeur: 17.2 mm
-
Référence produit:0336400000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 24 A, Nombre de pôles: 2, Pas en mm (P): 6.10, Isolé: Non, Largeur: 11.1 mm
-
Référence produit:0266800000Conditionnement:100 Pièce
Vis de fixation (bloc de jonction), 2.50 mm, Profondeur: 3.8 mm, Largeur: 4.5 mm, Hauteur: 14 mm
-
Référence produit:0482900000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 27 A, Nombre de pôles: 4, Pas en mm (P): 6.00, Isolé: Oui, Largeur: 3 mm
-
Référence produit:0482800000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 27 A, Nombre de pôles: 3, Pas en mm (P): 6.00, Isolé: Oui, Largeur: 3 mm
-
Référence produit:0482700000Conditionnement:50 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 27 A, Nombre de pôles: 2, Pas en mm (P): 6.00, Isolé: Oui, Largeur: 3 mm
-
Référence produit:1805520000Conditionnement:100 Pièce
Accessoires, Support de repère
-
Référence produit:1805490000Conditionnement:100 Pièce
Accessoires, Support de repère
-
-
Référence produit:0526400000Conditionnement:10 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 27 A, Nombre de pôles: 75, Pas en mm (P): 6.00, Isolé: Non, Largeur: 0.8 mm
-
Référence produit:0535200000Conditionnement:10 Pièce
Connecteur transversal (bloc de jonction), Vissé, gris, 27 A, Nombre de pôles: 75, Pas en mm (P): 6.00, Isolé: Non, Largeur: 0.8 mm
-
Référence produit:2007120000Conditionnement:600 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Weidmueller, blanc
-
Référence produit:1609820000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, blanc
-
Référence produit:1238330000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, gris
-
Référence produit:1238310000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, vert
-
Référence produit:1238280000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, jaune
-
Référence produit:1912090000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, Orange
-
Référence produit:1238290000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, bleu
-
Référence produit:1011320000Conditionnement:1000 Pièce
Dekafix, Terminal marker, 5 x 6 mm, Pas en mm (P): 6.00 Weidmueller, blanc
-
Référence produit:0180400000Conditionnement:20 Pièce
Adaptateur de test (bloc de jonction), 230 V, 20 mA
-
Référence produit:0206160000Conditionnement:50 Pièce
Équerre de blocage, beige, TS 32, V-0, Wemid, Largeur: 9 mm, 100 °C
