Propriétés
| Version | , Taille: 8, Degré de protection: IP65 (quand enfiché), Entrée du câble, latéral, Boîtier du connecteur, Verrouillage latéral sur la partie inférieure, Standard, Taille des entrées de câbles: M 25 |
| Référence | 3001520000 |

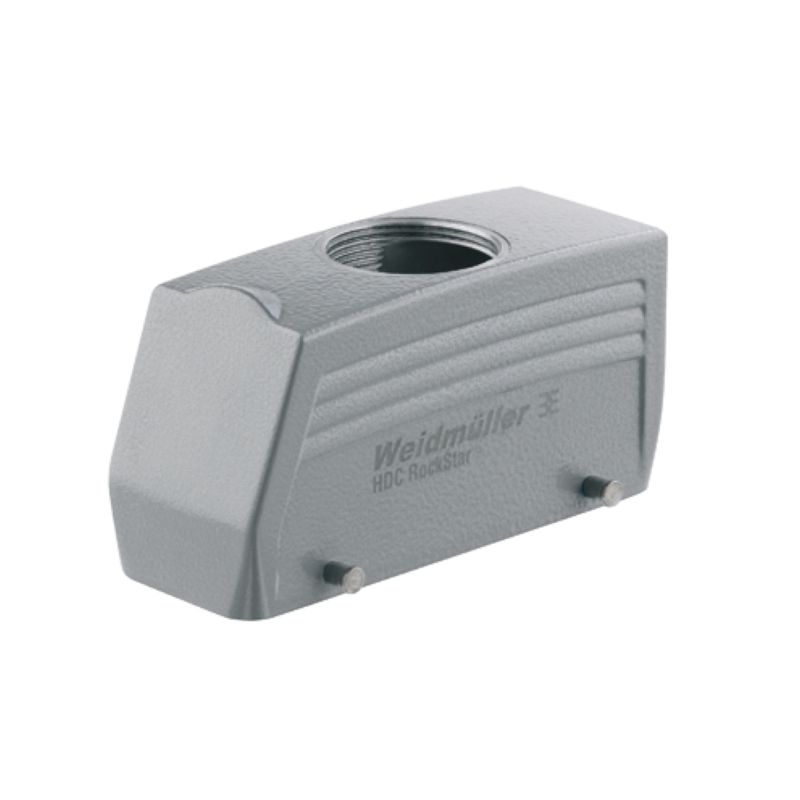

| Type | HDC 24B TOBU 1M25G EXI |
| GTIN (EAN) | 4099986902497 |
| Qté. | 1 Pièce |
| Profondeur | 93,3 mm |
| Profondeur (pouces) | 3,673 inch |
| Hauteur | 63 mm |
| Hauteur (pouces) | 2,48 inch |
| Largeur | 59 mm |
| Largeur (pouces) | 2,323 inch |
| Poids net | 276 g |
| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Entrée du câble | a. filetage |
| Hauteur boîtier B | 62,58 mm |
| Largeur boîtier C | 43 mm |
| Longueur boîtier | 120 mm |
| Boîtiers CEM | Non |
| Couple de serrage | 1,2 Nm |
| Degré de protection | IP65 (quand enfiché) |
| Matériau de base du boîtier | Aluminium injecté |
| Matériau de l'élément de verrouillage | Acier inoxydable |
| Surface | Électrolaque |
| Type de protection contre l'ignition | II 2G Ex ib IIC T6 Gb |
| BG | 8 |
| Couleur (RAL) | RAL 7035 |
| Couple de serrage | 1,2 Nm |
| Entrée du câble | a. filetage |
| Filetage (intérieur) | M 25 |
| Forme | Standard |
| Indiqué pour ModuPlug® | Non |
| Nombre d'entrées de câble vers le haut | 1 |
| Partie supérieure/sous-partie/Couvercle | Partie supérieure |
| Taille | 8 |
| Taille des entrées de câbles | M 25 |
| Type | Prise mâle |
| Version boîtier |
Entrée du câble, latéral
Boîtier du connecteur |
| Version système de fermeture | Verrouillage latéral sur la partie inférieure |
| Version étrier | Verrouillage transversal |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | Conforme |
Accessoires
-
Référence produit:2722280000Conditionnement:25 Pièce
VG Exi 7J (presse-étoupe plastique Ex 7J Exi), Raccord à vis, droit, M 25, 10 mm, OD min. 14 - OD max. 18 mm, IP54, IP66, IP67, IP68 - 5 bars (30 min.), Polyamide 6
-
Référence produit:2722270000Conditionnement:50 Pièce
VG Exi 7J (presse-étoupe plastique Ex 7J Exi), Raccord à vis, droit, M 25, 10 mm, OD min. 12 - OD max. 17 mm, IP54, IP66, IP67, IP68 - 5 bars (30 min.), Polyamide 6
Composants et systèmes d'entrée de câblesPresse-étoupesPresse-étoupes pour zones dangereuses - ExPresse-étoupes en plastique - Ex i avec 7 JouleMatériau du joint en chloroprène, -40 °C - +70 °C
