Propriétés
| Version | Bloc de jonction pour circuit imprimé, Bloc mode de construction, Fermé latéralement, Raccordement soudé THT, 5.08 mm, Nombre de pôles: 3, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Boîte |
| Référence | 3089360000 |

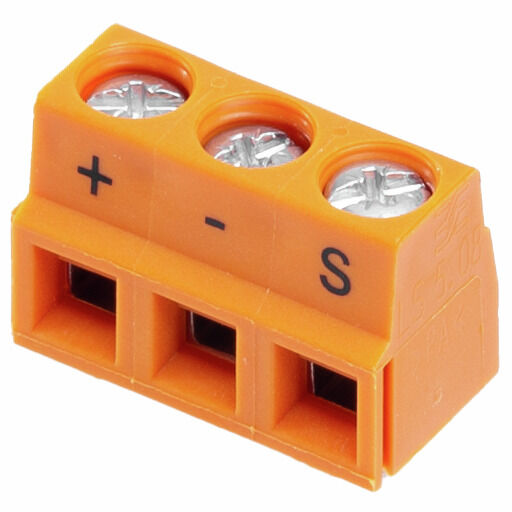

| Type | LS SPE 5.08/03/90 3.5SN OR BX |
| GTIN (EAN) | 4099987106511 |
| Qté. | 100 Pièce |
| Emballage | Boîte |
| Profondeur | 8,1 mm |
| Profondeur (pouces) | 0,319 inch |
| Hauteur | 13,8 mm |
| Hauteur (pouces) | 0,543 inch |
| Hauteur version la plus basse | 10,3 mm |
| Largeur | 15,74 mm |
| Largeur (pouces) | 0,62 inch |
| Poids net | 2,98 g |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| Catégorie | T1-B |
| Catégorie de puissance | T1-B |
| Degré de protection | IP20 |
| Diamètre du trou d'implantation (D) | 1,3 mm |
| Dimensions du picot à souder | 0,5 x 1,0 mm |
| Fermeture latérale, propriété | Fermé latéralement |
| Longueur du picot à souder (l) | 3,5 mm |
| Montage sur le circuit imprimé | Raccordement soudé THT |
| Nombre de picots par pôle | 1 |
| Nombre de pôles | 3 |
| Pas en mm (P) | 5,08 mm |
| Pas en pouces (P) | 0,2 " |
| Système de soudure |
Soudure manuelle
Soudure à la vague |
| Tolérance du diamètre du trou d'implantation (D) | + 0,1 mm |
| Matériau isolant | Wemid (PA) |
| Couleur | Orange |
| Tableau des couleurs (similaire) | RAL 2000 |
| Groupe de matériaux isolants | I |
| Indice de Poursuite Comparatif (CTI) | ≥ 600 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Structure en couches du raccordement soudé | 5...8 µm Sn |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -50 °C |
| Température de fonctionnement , max. | 120 °C |
| Plage de température montage, min. | -25 °C |
| Plage de température montage, max. | 120 °C |
| Emballage | Boîte |
| Longueur VPE | 0 mm |
| Largeur VPE | 0 mm |
| Hauteur VPE | 0 mm |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| ROHS | Conforme |
