SAIL-M12GM8G-3-5.0U
SAIL-M12GM8G-3-5.0U
Polbild
Male
SAIL-M12GM8G-3-5.0U
Polbild
Socket
SAIL-M12GM8G-3-5.0U
Schaltbild
Schaltbild

SAIL-M12GM8G-3-5.0U

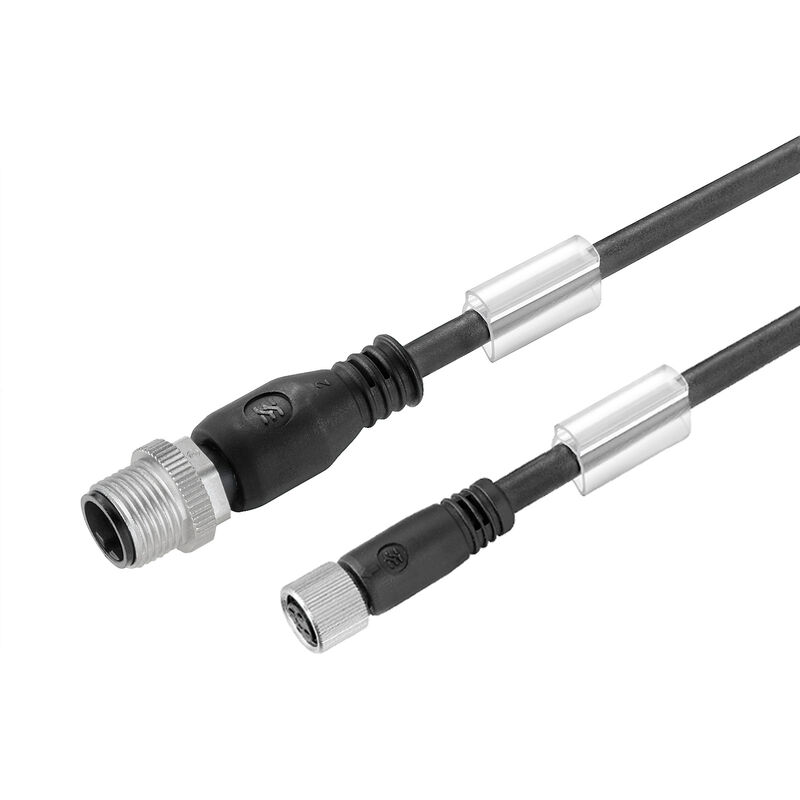

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 5 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 9457770500
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Verwandte Artikel 27
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 5 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
9457770500
Art
SAIL-M12GM8G-3-5.0U
GTIN (EAN)
4032248229192
VPE
1 Stück

Abmessungen und Gewichte

Durchmesser
3,6 mm
Nettogewicht
102,08 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

PP
Acceleration
5 m/s²
Alogeni
Nein
Außendurchmesser
3.6 mm + 0.15 mm
Beidraht integriert
Nein
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Couleur de la gaine
schwarz (ähnlich RAL 9005)
Farbcodierung
braun
blau
schwarz
Hydrolys- och mikrobresistent
Ja
Idoneità all'installazione con catene portacavi
Ja
Konfigurerbar kabellängd
Nein
Longueur du câble
5 m
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelmaterial
PUR
Polzahl
3
promień zgięcia min., ruchomy
10 x Kabeldurchmesser
Schermato
Nein
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Sezione del conduttore
0,25 mm²
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Tenue aux huiles
Ja
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Огнестойкость
gemäß IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Радиус изгиба, мин., постоянный
5 x Kabeldurchmesser
Скорость
3,33 m/s
Циклы сгиба
5 Mio

Allgemeine Technische Daten

Anschlussgewinde
M12 / M8
Anzugsdrehmoment
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Ausführung
Stift, gerade - Buchse, gerade
Codierung
M12 = A-kodiert / M8 = keine
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Messing, vernickelt
Zinkdruckguss
Nennspannung
60 V
Nennstrom
4 A
Schutzart
IP65
IP66
IP67
IP68
im verschraubten Zustand
IP69
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
60 V

Allgemeine Standards

Norme de connecteur
IEC 61076-2-101
IEC 61076-2-104

Normen

Connector standard
IEC 61076-2-101
IEC 61076-2-104

Stecker links

Stecker links
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M8, IP69, Buchsenkontakt, gerade, Kunststoff, LED, ungeschirmt

Produktbilder

Bildüberschrift-03
Maßzeichnung
Bildunterschrift-03
Male, straight
Bildüberschrift-04
Maßzeichnung
Bildunterschrift-04
Straight socket
Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
