TRPL 120VAC 1CO
TERMSERIES compacte, Interface relais, Nombre des contacts: 1, Inverseur AgNi, Tension nominale: 120 V AC ±10 %, Courant permanent: 6 A, PUSH IN, Levier de forçage disponible: Non
Propriétés
| Version | TERMSERIES compacte, Interface relais, Nombre des contacts: 1, Inverseur AgNi, Tension nominale: 120 V AC ±10 %, Courant permanent: 6 A, PUSH IN, Levier de forçage disponible: Non |
| Référence | 2773800000 |
| Type | TRPL 120VAC 1CO |
| GTIN (EAN) | 4064675037576 |
| Qté. | 10 Pièce |
| Profondeur | 62,5 mm |
| Profondeur (pouces) | 2,461 inch |
| Hauteur | 89,4 mm |
| Hauteur (pouces) | 3,52 inch |
| Largeur | 6,4 mm |
| Largeur (pouces) | 0,252 inch |
| Poids net | 29 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...60 °C |
| Humidité | 5-85 % d’humidité de l’air relative, Tu = 40 °C, sans condensation |
| REACH SVHC |
Lead 7439-92-1
Diboron trioxide 1303-86-2 Lead monoxide (lead oxide) 1317-36-8 |
| SCIP | 470858ca-a9af-4b5c-8ba8-7016b38a875f |
| Tension nominale | 120 V AC ±10 % |
| Courant nominal AC | 6,8 mA |
| Puissance nominale | 840 mVA |
| Indicateur d'état | LED verte |

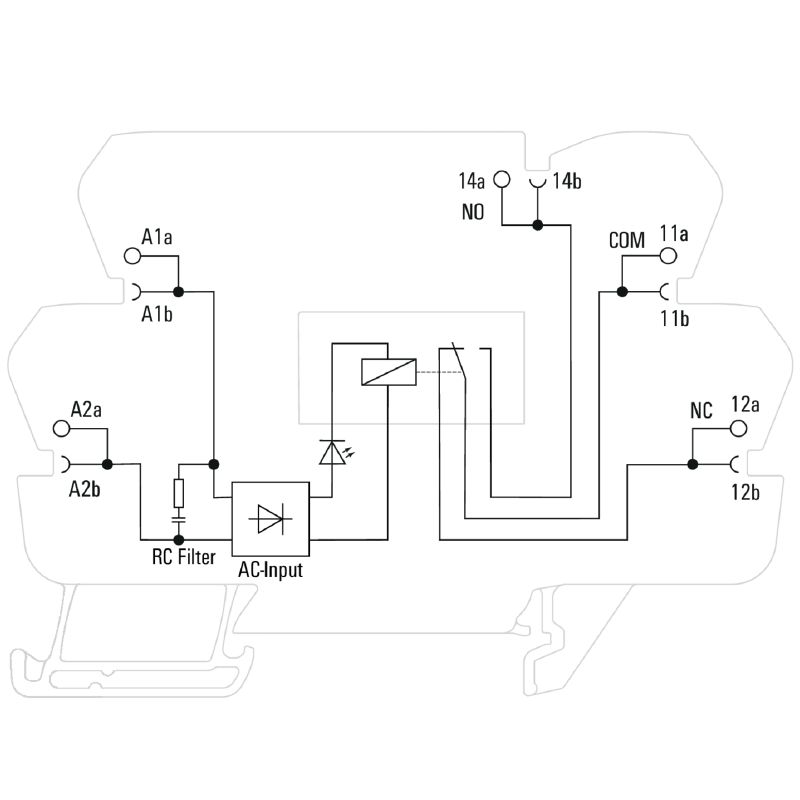

| Circuit de protection |
Redresseurs
Circuit RC |
| Fréquence d'entrée | 45 - 65 Hz |
| Tension de commutation nominale | 250 V AC |
| Courant permanent | 6 A |
| Fréquence de commutation max. à charge nominale | 0,1 Hz |
| Tension de commutation AC, max. | 250 V |
| Tension de commutation DC, max. | 250 V |
| Puissance min. de commutation |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Courant à la mise sous tension | 20 A / 20 ms |
| Puissance de commutation AC (résistif), max. | 1500 VA |
| Puissance de commutation DC (résistif), max. | 144 W @ 24 V |
| Retard à la mise s. tension | ≤ 16 ms |
| Retard à la coupure | ≤ 40 ms |
| Type de contact | 1 Inverseur (AgNi) |
| Durée de vie mécanique | 5 x 106 manœuvres |
| Altitude de service |
≤ 2000 m
au-dessus du niveau de la mer |
| Rail | TS 35 |
| Levier de forçage disponible | Non |
| Indicateur de position du commutateur mécanique | Non |
| Couleur | noir |
| Composant de classe d'inflammabilité UL94 |
|
| Tension nominale | 300 V |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Lignes d'air et de fuite côté commande - côté charge | ≥ 6 mm |
| Rigidité de tension côté commande - côté charge | 2,5 kVeff |
| Type d'isolation en entrée et en sortie | isolation renforcée |
| Rigidité diélectrique des contacts ouverts | 1 kVeff / 1 min |
| Tenue en tension par rapport au rail profilé | 4 kVeff / 1 min. |
| Tension de tenue au choc | 6 kV (1,2/50 µs) |
| Degré de protection | IP20 |
| Nº de certificat (cULus) | E141197 |
| Technique de raccordement de conducteurs | PUSH IN |
| Longueur de dénudage, raccordement nominal | 9 mm |
| Sections de raccordement, raccordement nominal | 1,5 mm² |
| Plage de serrage, min. | 0,14 mm² |
| Plage de serrage, max. | 2,5 mm² |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, AWG, max. | AWG 14 |
| Section de raccordement du conducteur, min. | 0,14 mm² |
| Section de raccordement du conducteur, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, rigide, max. (AWG) | AWG 16 |
| Section de raccordement du conducteur, souple, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. (AWG) | AWG 26 |
| Section de raccordement du conducteur, souple, max. (AWG) | AWG 14 |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,14 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,14 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 1,5 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Embouts doubles, max. | 1 mm² |
| Dimension de la lame | 0,6 x 3,5 mm |
| Agrément/Certificat/Document de conformité |
[DE PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_299115)
[UK PA5600 230411 001 ISS 01](https://mdcop.weidmueller.com/mediadelivery/asset/900_301040) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293920) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2773800000) |
| Documentation utilisateur |
[IS TRPL 6,4MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_290711)
[FL_TERMSERIES-compact_1COAgNi_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306014) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| Agréments |    |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E141197 |
