Propriétés
| Version | Protection contre la surtension, Basse tension, Protection surtension, Sans courant de fuite, avec contact à distance, Monophasé, TN-S |
| Référence | 2726730000 |

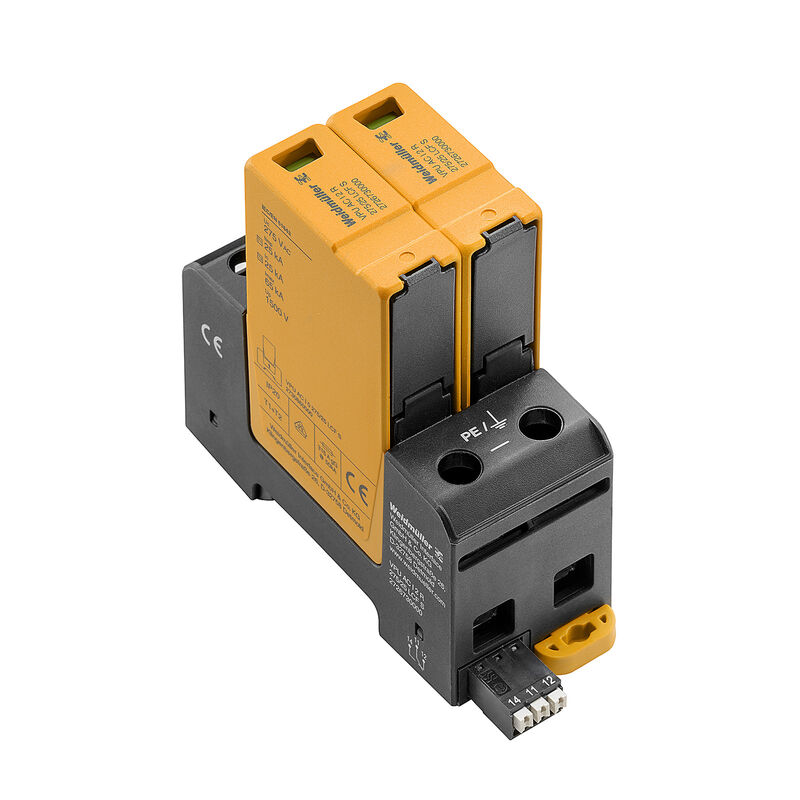

| Type | VPU AC I 2 R 275/25 LCF S |
| GTIN (EAN) | 4050118802559 |
| Qté. | 1 Pièce |
| Profondeur | 91 mm |
| Profondeur (pouces) | 3,583 inch |
| Hauteur | 104,5 mm |
| Hauteur (pouces) | 4,114 inch |
| Largeur | 36 mm |
| Largeur (pouces) | 1,417 inch |
| Poids net | 349 g |
| Température de stockage | -40 °C...85 °C |
| Température de fonctionnement | -40 °C...85 °C |
| Humidité | 5 - 95 % d'humidité rel. |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Longueur de dénudage | 8 mm |
| Section de raccordement du conducteur, rigide, max. | 1,5 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,14 mm² |
| Type de raccordement | PUSH IN |

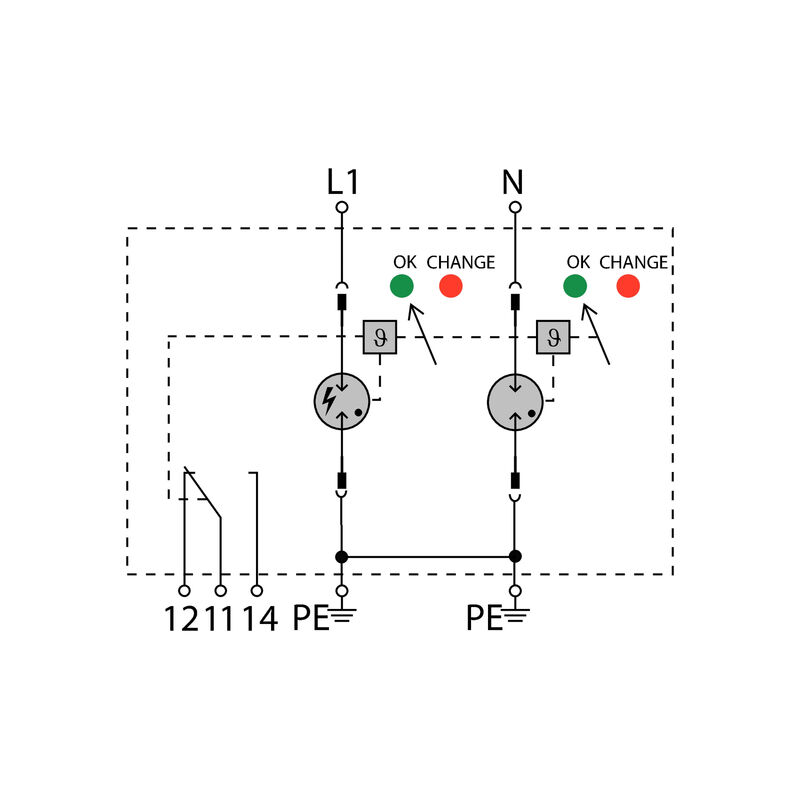

| Affichage fonction optique | verte = OK ; rouge = parafoudre défectueux - le remplacer |
| Altitude de service | ≤ 2000 m |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur |
Orange
noir |
| Degré de protection | IP20 en condition installée |
| Forme |
Boîtiers d'installation ; 2 TE
Insta IP20 |
| Rail | TS 35 |
| Segment | Distribution d'énergie |
| Version |
Protection surtension
Sans courant de fuite avec contact à distance |
| Catégorie de surtension | IV |
| Degré de pollution | 2 |
| Capacité de coupure du courant résiduel lfi | 50 kA |
| Classe d'exigence selon CEI 61643-11 |
Type I
Type II |
| Classe d'exigence selon EN 61643-11 |
T1
T2 |
| Contact de signalisation | 250 V 1A 1CO |
| Coordination énergétique |
Type I
Type II Type III |
| Courant de court-circuit ISCCR | 50 kA |
| Courant de décharge Imax (8/20 µs) fil-PE | 65 kA |
| Courant de foudre de test Iimp(10/350 µs) (L-PE) | 25 kA |
| Courant de fuite In (8/20 µs) fil-PE | 25 kA |
| Courant de fuite à Un | 1 µA |
| Courant du conducteur de protection IPE | 1 µA |
| Fusible | Aucun fusible nécessaire ≤ 315 A gL |
| Niveau de protection Up à IN (L/N-PE) | ≤ 1,5 kV |
| Nombre de pôles | 2 |
| Normes |
IEC 61643-11
EN 61643-11 |
| Plage de fréquence, max. | 60 Hz |
| Plage de fréquence, min. | 50 Hz |
| Remarque capacité de courant de suite | No tripping of a 16 A gG fuse up to prospective 50 kAeff |
| Réseau basse tension |
Monophasé
TN-S |
| Surtension temporaire - TOV | 442 V |
| Temps de réaction | <100 ns |
| Tension de réseau | 230 V / 400 V |
| Tension nominale (AC) | 230 V |
| Tension permanente maximum, Uc (AC) | 275 V |
| Type de tension | AC |
| Longueur de dénudage | 18 mm |
| Technique de raccordement de conducteurs | Raccordement vissé |
| Type de raccordement | Raccordement vissé |
| Longueur de dénudage, raccordement nominal | 18 mm |
| Couple de serrage, min. | 3 Nm |
| Couple de serrage, max. | 4,5 Nm |
| Sections de raccordement, raccordement nominal | 16 mm² |
| Plage de serrage, min. | 1,5 mm² |
| Plage de serrage, max. | 35 mm² |
| Section de raccordement du conducteur, min. | 2,5 mm² |
| Section de raccordement du conducteur, max. | 35 mm² |
| Section de raccordement du conducteur, souple, min. | 2,5 mm² |
| Section de raccordement du conducteur, souple, max. | 35 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 2,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 35 mm² |
| Section de raccordement, semi-rigide, min. | 2,5 mm² |
| Section de raccordement, semi-rigide, max. | 35 mm² |
| Type de tension | AC |
| Nombre de pôles | 2 |
| Degré de protection | IP20 en condition installée |
| Couleur |
Orange
noir |
| Période | 5 ans |
| Informations sur le produit | Pour les applications en courant continu, veuillez utiliser le fusible du SIBA de type NH2XL aR/aSF CC 1 500 V |
| Agrément/Certificat/Document de conformité | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_150018) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103963) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2726730000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2726730000) |
| Spécifications appel d'offre |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| Documentation utilisateur | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_157362) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Agréments |   |
| ROHS | Conforme |
