Propriétés
| Version | Protection surtension mesure-commande-régulation, Protection surtension, MCR, UP(L/N-PE) 250 V |
| Référence | 1063870000 |
| Type | VSSC4 SL 60VAC/DC 0.5A |
| GTIN (EAN) | 4032248829309 |
| Qté. | 10 Pièce |
| Profondeur | 58,5 mm |
| Profondeur (pouces) | 2,303 inch |
| Hauteur | 76,6 mm |
| Hauteur (pouces) | 3,016 inch |
| Largeur | 6,2 mm |
| Largeur (pouces) | 0,244 inch |
| Poids net | 27,6 g |
| Température de stockage | -40 °C...80 °C |
| Température de fonctionnement | -40 °C...70 °C |
| Humidité | 5...96 % |
| SIL selon IEC 61508 | 3 |
| MTTF | 2 655 a |
| SFF | 97,91 % |
| λges | 43 |
| PFH en 1*10-9 1/h | 0.9 |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Certificat Nº (UL) | E311081 |
| Certificat UL | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
| Capacité interne, max. CI | 2 nF |
| Courant d'entrée, max. II | 500 mA |
| Groupe gaz A,B | IIC |
| Groupe gaz C | IIB |
| Groupe gaz D | IIA |
| Inductance interne, max. LI | 0 µH |
| Tension d'entrée, max. Ui | 106 V |
| Affichage fonction optique | Non |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | noir |
| Degré de protection | IP20 |
| Fonction de sectionnement | Non |
| Forme | Insert |
| Rail | TS 35 |
| Segment | Mesure - Contrôle - Régulation |
| Version | Protection surtension, MCR |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Classe d'exigence selon IEC 61643-21 |
C2
C3 D1 |
| Courant de décharge Imax (8/20 µs) fil-PE | 10 kA |
| Courant de décharge, max. (8/20 µs) | 10 kA |
| Courant de foudre de test Iimp (10/350 µs) | 1 kA |
| Courant de foudre de test, Iimp (10/350 µs) fil-PE | 0,5 kA |
| Courant de fuite In (8/20 µs) fil-PE | 2.5 kA |
| Courant nominal IN | 500 mA |
| Fusible | 0,5 A |
| Mode défaut en surcharge | Modus 2 |
| Niveau de protection UP (typ.) | 250 V |
| Nombre de pôles | 1 |
| Normes | IEC 61643-21 |
| Perte d’insertion | 6,6 MHz |
| Pouvoir de reset à impulsions | ≤ 20 ms |
| Propriétés de transmission des signaux (-3 dB) | 6,6 MHz |
| Résistance aux courants de choc C2 | 2.5 kA 8/20 µs 5 kV 1.2/50 µs |
| Résistance aux courants de choc C3 | 10 A 10/1000 µs |
| Résistance aux courants de choc D1 | 1 kA 10/350 μs |
| Résistance de passage | 1,8 Ω 10 % |
| Tension nominale (AC) | 60 V |
| Tension nominale (DC) | 85 V |
| Tension permanente maximum, Uc (AC) | 75 V |
| Tension permanente maximum,, Uc (DC) | 106 V |
| Type de tension | AC/DC |
| Certificat GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Longueur de dénudage | 10 mm |
| Type de raccordement | Raccordement vissé |
| Couple de serrage, min. | 0,5 Nm |
| Couple de serrage, max. | 0,8 Nm |
| Plage de serrage, min. | 0,5 mm² |
| Plage de serrage, max. | 4 mm² |
| Section de raccordement du conducteur, min. | 0,5 mm² |
| Section de raccordement du conducteur, max. | 6 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, embout (DIN 46228-1), max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Type de tension | AC/DC |
| Nombre de pôles | 1 |
| Degré de protection | IP20 |
| Couleur | noir |
| Certificat cUL | [cUL Certificate](pdf/VSSC.PDF) |
| Informations sur le produit | Mode 2 : état dans lequel la partie du SPD qui limite la tension a été court-circuitée en raison d'une très faible impédance au sein du SPD. La ligne est inutilisable, mais l'équipement de mesure est toujours protégé par un court-circuit. |
| Agrément/Certificat/Document de conformité |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49239) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063870000) |
| Documentation utilisateur | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

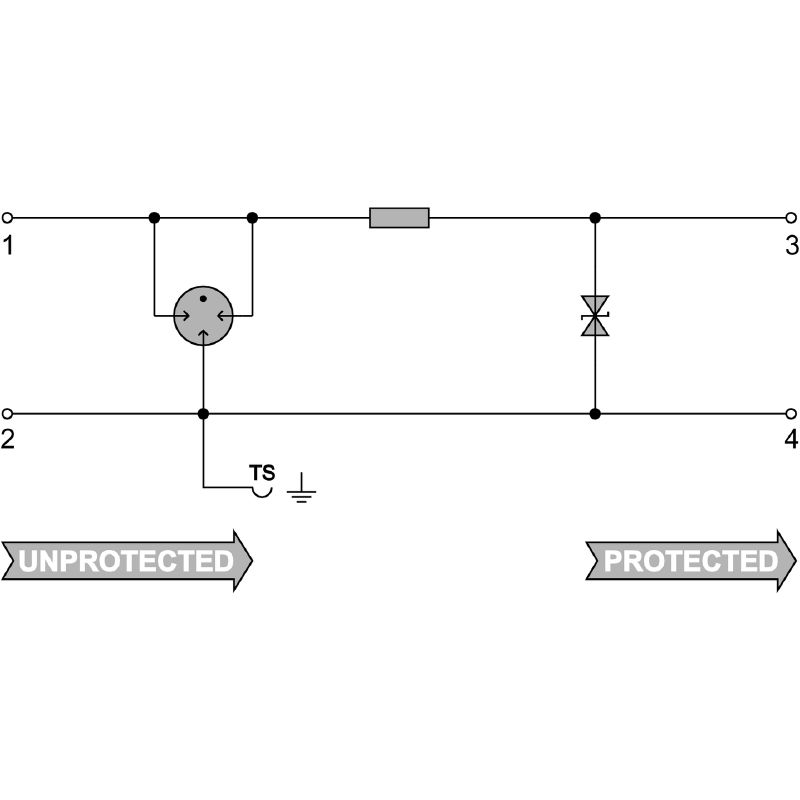

| Spécification longue | Parasurtenseur en module 6,2 mm pour montage sur rail pour un circuit de signaux sans potentiel de terre à 60 Vuc avec câblage 2 fils. Un signal de max. 0,5 A peut ici être protégé. Le montage de la borne permet d'établir un contact électrique direct entre le rail profilé (terre) et le potentiel de référence (Ground) du circuit de protection dans la borne. Repérage optique de la borne selon le type de circuit de protection et la tension. Possibilité de marquage sur la borne. |
| Spécification succincte . | Parasurtenseur en module 6,2 mm pour montage sur rail pour un circuit de signaux sans potentiel de terre avec câblage 2 fils. Version : 60 Vuc |
| Agréments |      |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (UL) | E311081 |
