Propriétés

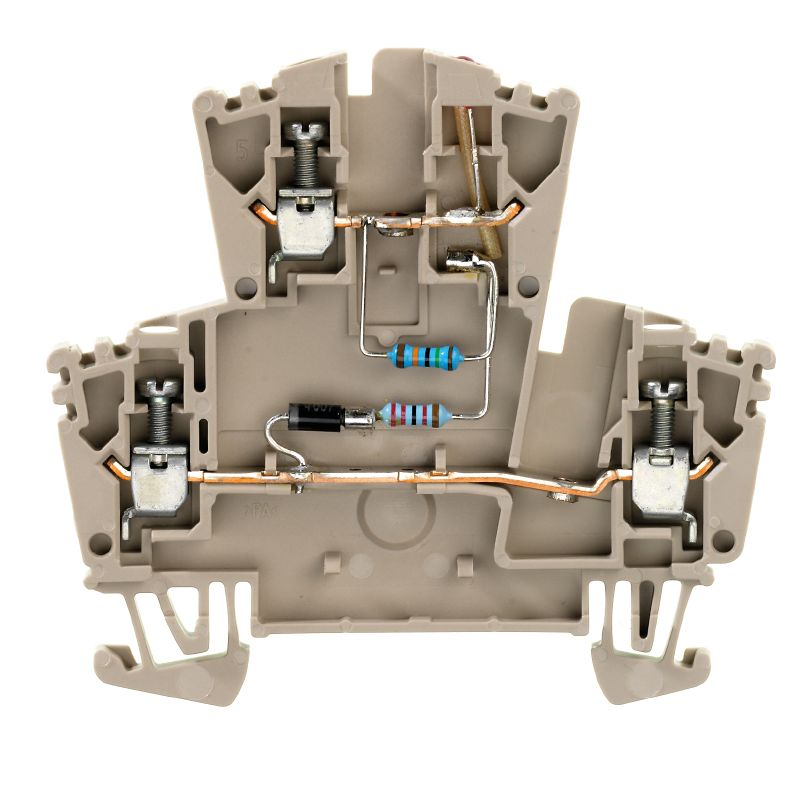

| Version | Bloc de jonction avec composant, Raccordement vissé, Beige foncé, 2.5 mm², 115 V, 115 V, Nombre de raccordements: 3, Nombre d'étages: 2, TS 35, V-0, Wemid |
| Référence | 8006320000 |
| Type | WDK 2.5 LD 1D 2R 115VAC |
| GTIN (EAN) | 4008190103330 |
| Qté. | 25 Pièce |
| Profondeur | 62,5 mm |
| Profondeur (pouces) | 2,461 inch |
| Hauteur | 69 mm |
| Hauteur (pouces) | 2,717 inch |
| Largeur | 5,1 mm |
| Largeur (pouces) | 0,201 inch |
| Poids net | 11,48 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | a3090896-0f16-410d-aabb-617cfb571002 |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version |
Raccordement vissé

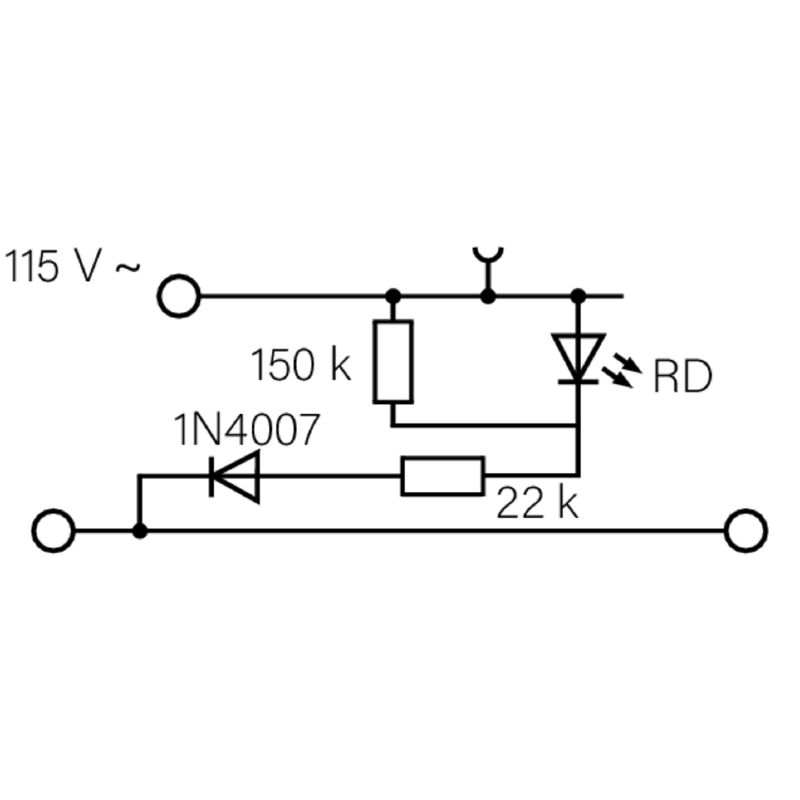

avec LED |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 2 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Oui |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, 2 conducteurs de raccordement, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, 2 conducteurs de raccordement, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, min. | 0,5 mm² |
| Côté ouvert | droite |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Non |
| Longueur de dénudage | 10 mm |
| Nombre de raccordements | 3 |
| Plage de serrage, max. | 2,5 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Raccordement |
|
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 2,5 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 4 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Décalage TS 35 | 35,5 mm |
| Courant | 5 mA |
| Elément d'affichage | rouge |
| Tension d'affichage max. | 115 V |
| Tension d'affichage min. | 115 V |
| Type de tension pour l'affichage | AC |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section nominale | 2,5 mm² |
| Tension nominale | 115 V |
| Tension nominale DC | 115 V |
| Courant nominal | 5 mA |
| Résistance de passage selon CEI 60947-7-x | 1,33 mΩ |
| Puissance dissipée conformément à CEI 60947-7-x | 0,77 W |
| Informations sur le produit | La température d'utilisation permanente admissible doit être respectée |
| Agrément/Certificat/Document de conformité |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37164)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66656) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8006320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8006320000) |
| Documentation utilisateur | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| Agréments |   |
| ROHS | Conforme |
