Propriétés

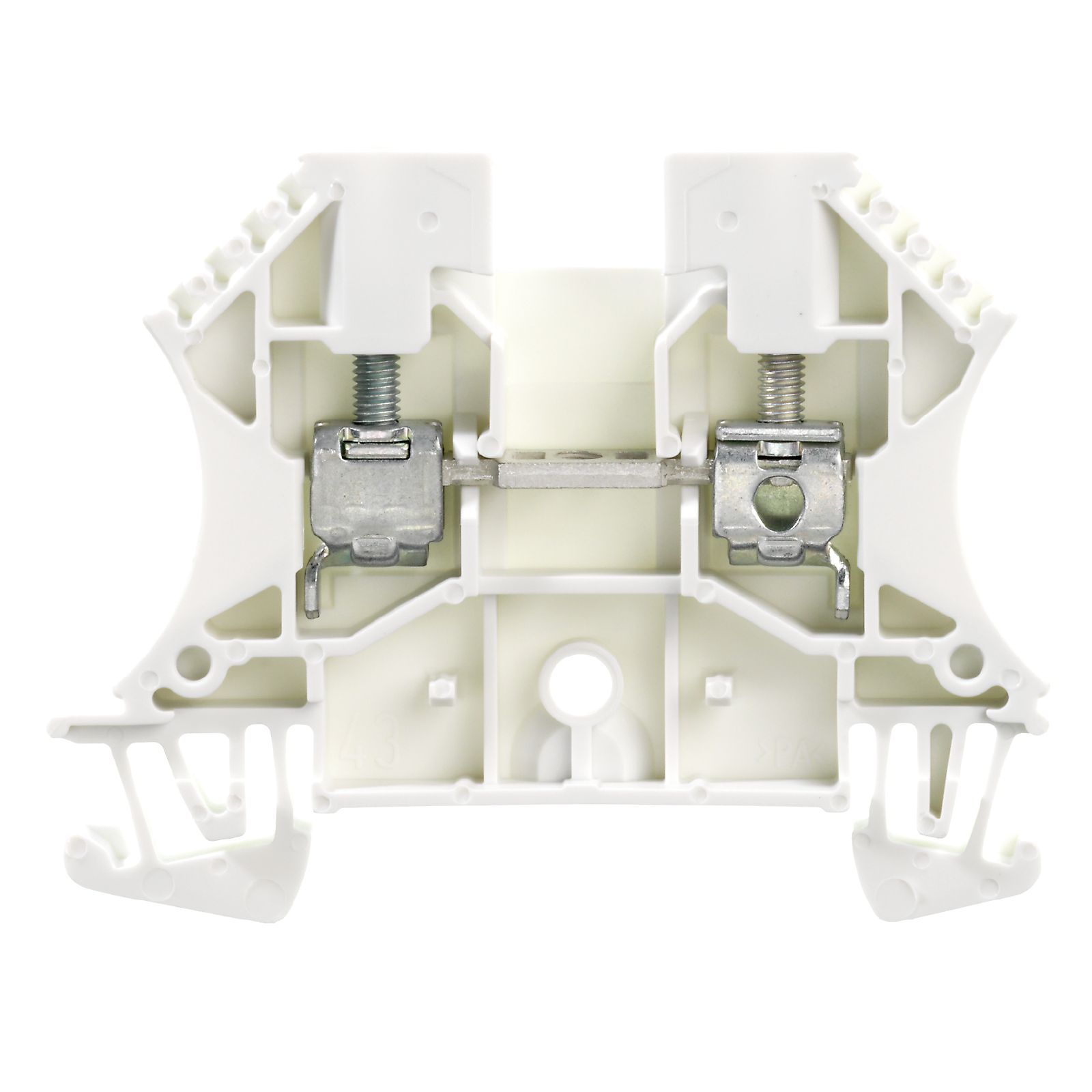

| Version | Bloc de jonction traversant, Raccordement vissé, blanc, 4 mm², 32 A, 800 V, Nombre de raccordements: 2 |
| Référence | 1036700000 |
| Type | WDU 4 WS |
| GTIN (EAN) | 4008190297725 |
| Qté. | 100 Pièce |
| Profondeur | 46,5 mm |
| Profondeur (pouces) | 1,831 inch |
| Profondeur, y compris rail DIN | 47 mm |
| Hauteur | 60 mm |
| Hauteur (pouces) | 2,362 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 9,46 g |
| Température de stockage | -25 °C...55 °C |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | blanc |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | DEMKO14ATEX1338U |
| Certificat Nº (IECEX) | IECEXULD14.0005U |
| Tension max. (ATEX) | 690 V |
| Courant (ATEX) | 32 A |
| Section max. du conducteur (ATEX) | 4 mm² |
| Tension max. (IECEX) | 690 V |
| Courant (IECEX) | 32 A |
| Section max. du conducteur (IECEX) | 4 mm² |
| plage de température d'utilisation | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Identification EN 60079-7 | Ex eb II C Gb |
| Plaquette de marquage Ex 2014/34/EU | II 2 G D |
| Version |
Raccordement vissé
pour connecteur transversal enfichable pour connexion transversale à visser libre d'un côté |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, 2 conducteurs de raccordement, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, 2 conducteurs de raccordement, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, max. | 1,5 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, min. | 0,5 mm² |
| Côté ouvert | droite |
| Nombre de blocs de jonction identiques | 1 |
| Type de montage | monté |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Calibre selon 60 947-1 | A4 |
| Couple de serrage, max. | 1 Nm |
| Couple de serrage, min. | 0,5 Nm |
| Cran de réglage du couple avec visseuse électrique du type DMS | 2 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Embouts doubles, max. | 2,5 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Longueur de dénudage | 10 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 6 mm² |
| Plage de serrage, min. | 0,13 mm² |
| Raccordement |
|
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 6 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 6 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 6 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Vis de serrage | M 3 |
| Certificat Nº (CSA) | 200039-1057876 |
| Courant gr. B (CSA) | 35 A |
| Courant gr. c (CSA) | 35 A |
| Section max. du conducteur (CSA) | 10 AWG |
| Section min. du conducteur (CSA) | 26 AWG |
| Tension Gr C (CSA) | 600 V |
| Normes | IEC 60947-7-1 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 10 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section nominale | 4 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 41 A |
| Normes | IEC 60947-7-1 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension de choc nominale | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Degré de pollution | 3 |
| Certificat Nº (UR) | E60693 |
| Courant gr. C (UR) | 35 A |
| Taille du conducteur Câblage d'installation max. (UR) | 10 AWG |
| Taille du conducteur Câblage d'installation min. (UR) | 22 AWG |
| Taille du conducteur Câblage d'usine max. (UR) | 10 AWG |
| Taille du conducteur Câblage d'usine min. (UR) | 26 AWG |
| Tension Gr C (UR) | 600 V |
| Agrément/Certificat/Document de conformité |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35426)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37570) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42060) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42061) [NEMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152186) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59782) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1036700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1036700000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1036700000&norm=0) |
| Documentation utilisateur |
[NTI WDU/WPE 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_35394)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Agréments |                 |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certificat Nº (UR) | E60693 |
| Certificat Nº (cURusEX) | E184763 |
