Propriétés

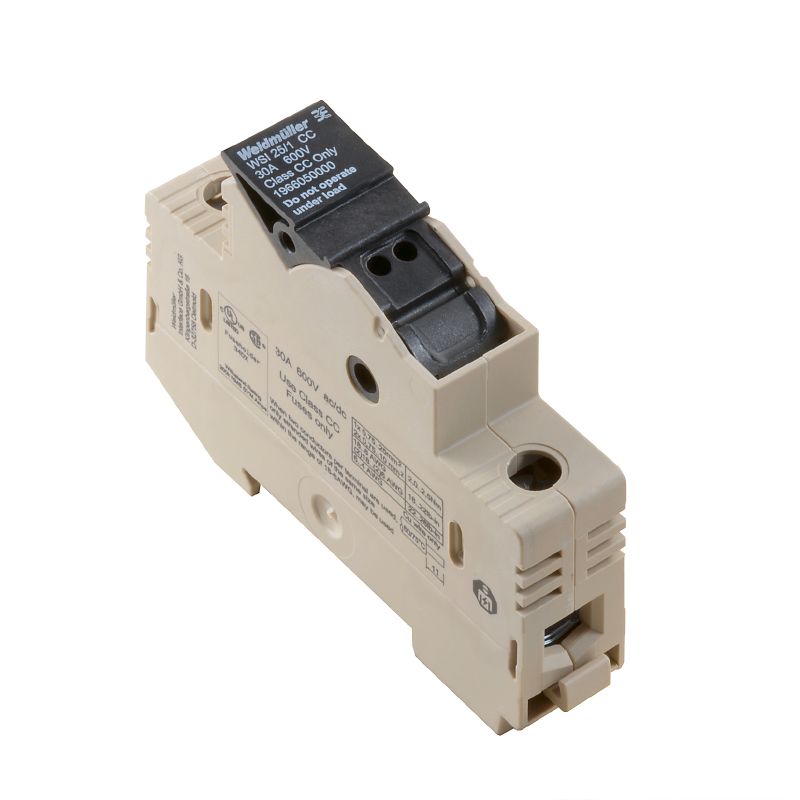

| Version | Bloc de jonction à fusible, Raccordement vissé, Elément fusible, fermé, Raccordement vissé, 25 mm², 690 V, 32 A, max. 3W pour gG/gL max. 1,2W pour aM, CC type according to UL 248-4, Beige foncé |
| Référence | 1966050000 |
| Type | WSI 25/1 CC |
| GTIN (EAN) | 4032248657797 |
| Qté. | 12 Pièce |
| Profondeur | 58 mm |
| Profondeur (pouces) | 2,283 inch |
| Hauteur | 81 mm |
| Hauteur (pouces) | 3,189 inch |
| Largeur | 18 mm |
| Largeur (pouces) | 0,709 inch |
| Poids net | 51,167 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -50 °C |
| Température d'utilisation permanente, max. | 120 °C |
| REACH SVHC | / |
| Matériau | PA 66/6 |
| Couleur | Beige foncé |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Version |
Raccordement vissé
Elément fusible fermé |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 1 |
| Nombre d'étages | 1 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Non |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, max. | 10 mm² |
| Section de raccordement du conducteur, souple, 2 conducteurs de raccordement, min. | 0,75 mm² |
| Côté ouvert | fermé |
| Type de montage | monté |
| Type de raccordement, autre raccordement | Raccordement vissé |
| Couple de serrage, max. | 2,5 Nm |
| Couple de serrage, min. | 2 Nm |
| Longueur de dénudage | 11 mm |
| Nombre de raccordements | 2 |
| Plage de serrage, max. | 25 mm² |
| Plage de serrage, min. | 1,5 mm² |
| Raccordement |
|
| Section de raccordement du conducteur, AWG, max. | AWG 4 |
| Section de raccordement du conducteur, AWG, min. | AWG 18 |
| Section de raccordement du conducteur, rigide, max. | 25 mm² |
| Section de raccordement du conducteur, rigide, min. | 1,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 25 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 1,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 25 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 1,5 mm² |
| Section de raccordement du conducteur, souple, max. | 25 mm² |
| Section de raccordement du conducteur, souple, min. | 1,5 mm² |
| Section de raccordement, semi-rigide, max. | 25 mm² |
| Section de raccordement, semi-rigide, min. | 1,5 mm² |
| Sens de raccordement | latéralement |
| Type de raccordement | Raccordement vissé |
| Type de raccordement 2 | Raccordement vissé |
| Certificat Nº (CSA) | 238018-1868186 |
| Section max. du conducteur (CSA) | 3 AWG |
| Section min. du conducteur (CSA) | 18 AWG |
| Décalage TS 35 | 40,5 mm |
| Fusible |
max. 3W pour gG/gL max. 1,2W pour aM
CC type according to UL 248-4 |
| Support fusible | pivotant |
| Normes | IEC 60947-7-3 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 4 |
| Section de raccordement du conducteur, AWG, min. | AWG 18 |
| Section nominale | 25 mm² |
| Tension nominale | 690 V |
| Tension nominale par rapport bloc de jonction voisin | 690 V |
| Tension nominale DC | 690 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 32 A |
| Normes | IEC 60947-7-3 |
| Résistance de passage selon CEI 60947-7-x | 0,32 mΩ |
| Tension de choc nominale | 6 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 3,23 W |
| Degré de pollution | 3 |
| Informations sur le produit | La tension dépend de l'élément de fusible ou du voyant indicateur sélectionné |
