BLF 3.50/02/180F SN BK BX

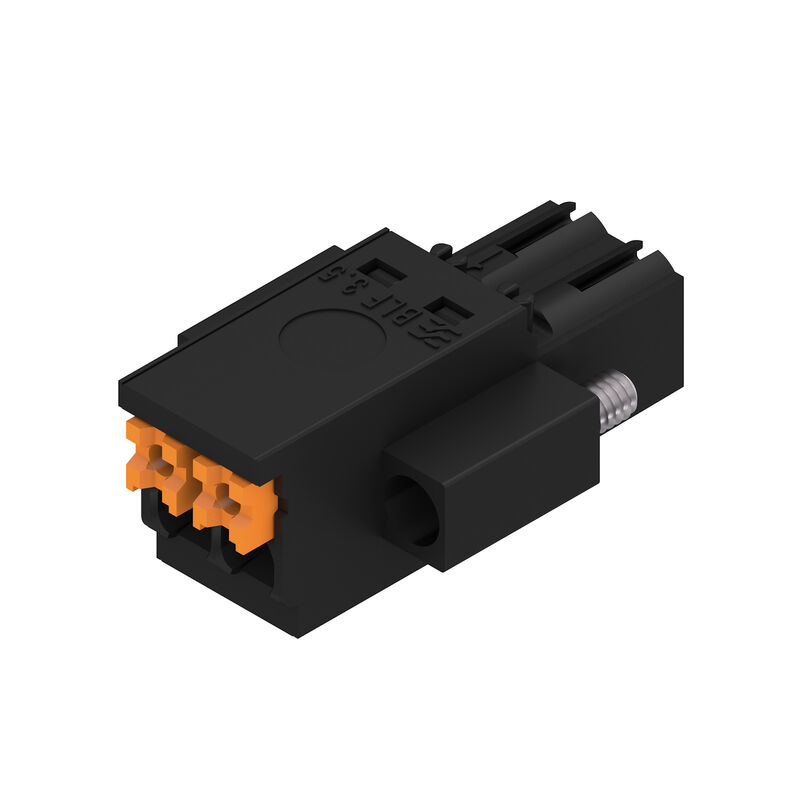

Product image
BLF 3.50/02/180F SN BK BX

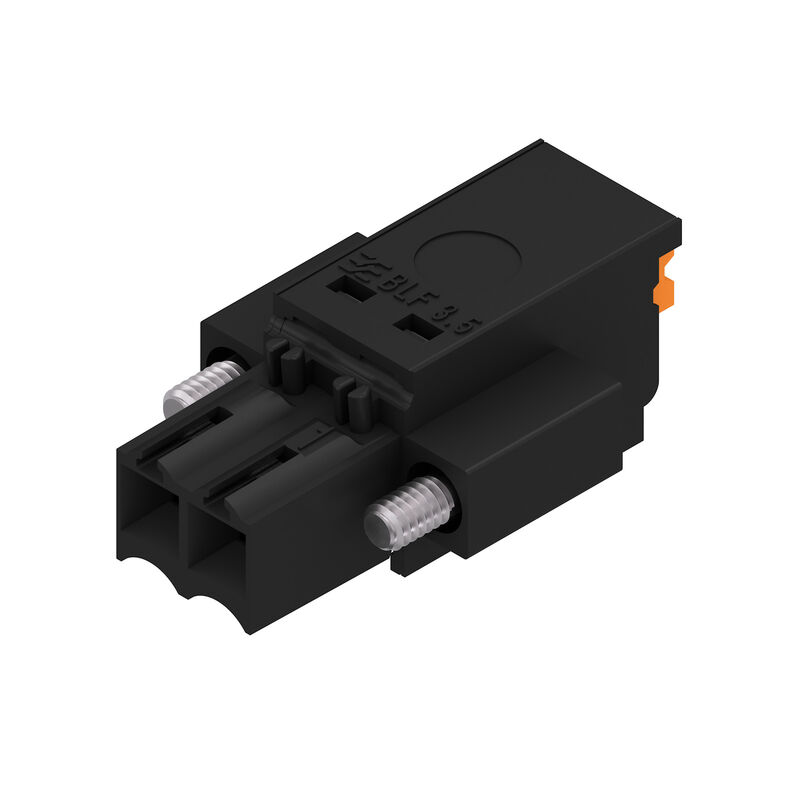

Product image
BLF 3.50/02/180F SN BK BX
Dimensional drawing
BLF 3.50/02/180F SN BK BX
Visszaszabályozási görbe
BLF 3.50/02/180F SN BK BX
Visszaszabályozási görbe
BLF 3.50/02/180F SN BK BX
A termék előnyei
  • Erős PUSH-IN csatlakozás
  • Biztos és tartós

BLF 3.50/02/180F SN BK BX

PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 2, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스

Cikkszám 2459570000
Adatlap letöltése Engineering Support Product Downloads
Ellendarabok 9 Kapcsolódó termékek 39
Homologaciones 일반 주문 데이터 Dimensiones y pesos Conformité environnementale du produit Parametri del sistema Dati del materiale Conduttori adatti al collegamento Jmenovité údaje podle IEC Rated data acc. to CSA UL 1059 névleges adatok Embalaje Controlli sulla tipologia Важное примечание Besorolások

Homologaciones

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

일반 주문 데이터

Változat
PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 2, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스
Rendelési szám
2459570000
Típus
BLF 3.50/02/180F SN BK BX
GTIN (EAN)
4050118474985
Qty.
132 Darab
Termékadatok
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Csomagolás
Doboz

Dimensiones y pesos

Mélység
22,7 mm
Mélység (coll)
0,894 inch
Magasság
9 mm
Magasság (coll)
0,354 inch
Szélesség
14 mm
Width (inches)
0,551 inch
Nettó tömeg
2,001 g

Conformité environnementale du produit

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0,143 kg CO2 eq.

Parametri del sistema

Termékcsalád
OMNIMATE 시그널 - 시리즈 BL/SL 3.50
Csatlakozás típusa
Полевое соединение
Vezetékcsatlakozás-technika
PUSH IN with actuator
Raszter mm-ben (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Vezeték kimeneti irány
180°
Pólusszám
2
L1, mm
3,5 mm
L1, inch
0,138 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
1,5 mm²
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
teljesen felszerelve
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Csupaszolási hossz
8 mm
Csupaszolási hossz tűrés
  • min.:
    0 mm
  • max.:
    1 mm
Csavarhúzó éle
0,4 x 2,5
Csavarhúzó éle, standard
DIN 5264-A
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
6 N
Húzóerő / pólus, max.
6 N
Tightening torque
  • Forgatónyomaték típusa:
    Screw flange
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Dati del materiale

Szigetelőanyag
PA GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 400
≤ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Conduttori adatti al collegamento

Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 16
Tömör, min. H05(07) V-U
0,14 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,14 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,28 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,4 mm x 1,5 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025760000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025770000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0690700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9021040000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0463000000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Jmenovité údaje podle IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
14,7 A
Névleges áram, min. pólusszám (Tu=40°C)
17,1 A
Névleges áram, maximális pólusszám (Tu=40°C)
13,1 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
1 x 1s mit 120 A

Rated data acc. to CSA

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
50 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 16
Vezeték keresztmetszet, AWG, max.
AWG 26

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
50 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 16
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Embalaje

Csomagolás
Caja
VPE hosszúság
348 mm
VPE szélesség
138 mm
VPE magasság
31 mm

Controlli sulla tipologia

Szemrevételezéses és méretteszt
  • Standard:
    IEC 60512-1-1:2002-02
  • Test:
    ispezione dimensionale
  • Valutazione:
    passato
  • Standard:
    IEC 60512-1-2:2002-02
  • Test:
    controllo del peso
  • Valutazione:
    passato
  • Standard:
    IEC 61984:2001-10 sezione 6.2
  • Test:
    ispezione visiva
  • Valutazione:
    passato
Teszt: Jelölések tartóssága
  • Standard:
    IEC 60068-2-70:1995-12 test Xb
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, anyagtípus, dátum óra, UL tanúsítvány, CSA tanúsítvány
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    IEC 60512-13-5:2006-02
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    passed
  • Test:
    girato a 180° senza elementi di codifica
  • Valutazione:
    passato
  • Test:
    ispezione visiva
  • Valutazione:
    passato
Teszt: Rögzíthető keresztmetszet
  • Standard:
    IEC 60999-1:1999-11 szabvány, 9.1 szakasz, IEC 60947-1:2011-03 szabvány, 8.2.4.5.1 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    IEC 60999-1:1999-11 szabvány, 9.4 ill. 8.10 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    IEC 60999-1:1999-11 szabvány, 9.5 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva

Важное примечание

IPC megfelelőség
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Megjegyzések
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
