Tulajdonságok

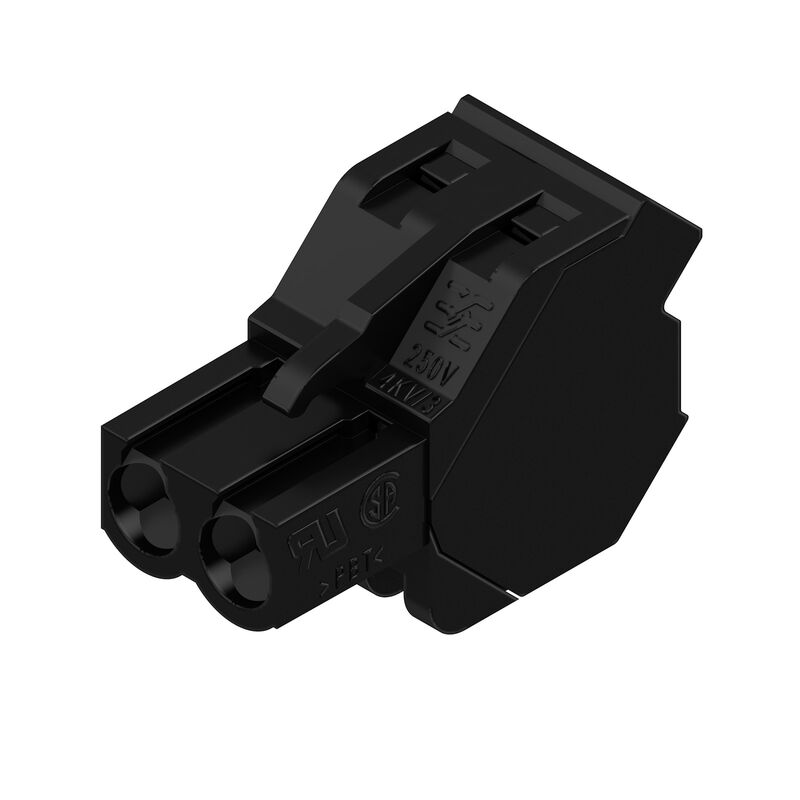

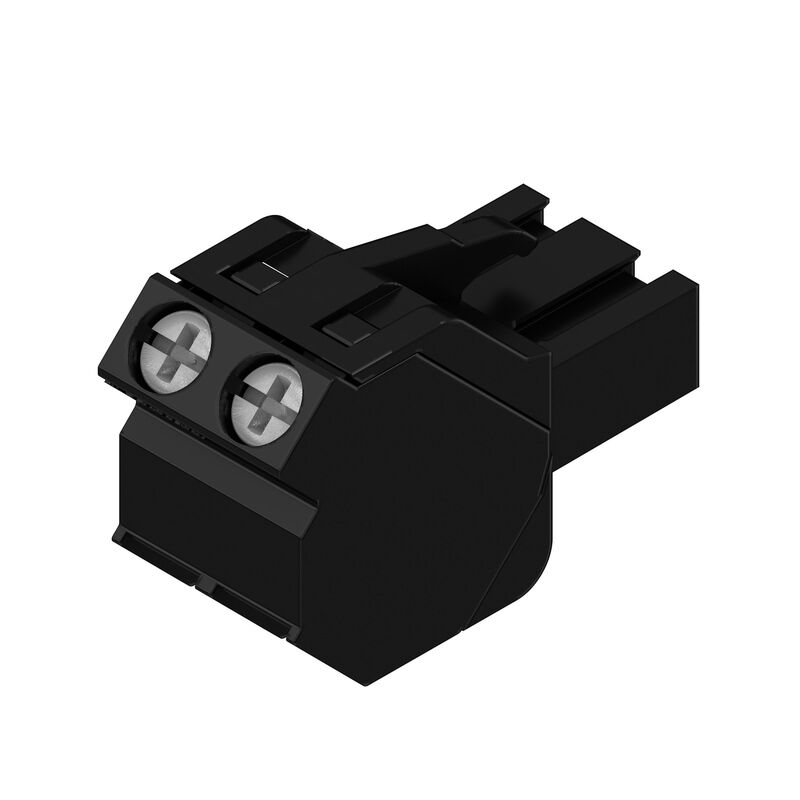

| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 5.08 mm, Pólusszám: 2, 225°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 4 mm², Doboz |
| Rendelési szám | 1946560000 |
| Típus | BLZP 5.08HC/02/225 SN BK BX |
| GTIN (EAN) | 4032248622337 |
| Qty. | 180 Darab |
| Termékadatok |
IEC: 400 V / 17.5 A / 0.2 - 4 mm² UL: 300 V / 15 A / AWG 26 - AWG 12 |
| Csomagolás | Doboz |
| Mélység | 23,6 mm |
| Mélység (coll) | 0,929 inch |
| Magasság | 15,7 mm |
| Magasság (coll) | 0,618 inch |
| Szélesség | 10,16 mm |
| Szélesség (coll) | 0,4 inch |
| Nettó tömeg | 3,817 g |
| REACH SVHC | / |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| Termékcsalád | OMNIMATE Signal - sorozat BL/SL 5.08 |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Raszter mm-ben (P) | 5,08 mm |
| Raszter inch-ben (P) | 0,2 " |
| Vezeték kimeneti irány | 225° |
| Pólusszám | 2 |
| L1, mm | 5,08 mm |
| L1, inch | 0,2 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Névleges keresztmetszet | 4 mm² |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 dugaszolva / IP 10 nem dugaszolva |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | ≤5 mΩ |
| Kódolható | Igen |
| Csupaszolási hossz | 7 mm |
| Biztosítócsavar | M 2.5 |
| Csavarhúzó éle |
0,6 x 3,5
PH 1 PZ 1 |
| Csavarhúzó éle, standard |
DIN 5264
ISO 8764/2-PH ISO 8764/2-PZ |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 10 N |
| Húzóerő / pólus, max. | 9 N |
| Tightening torque |
|
| Szigetelőanyag | PBT |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | IIIa |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 200 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Dugaszolható csatlakozás rétegszerkezete | 4...8 µm Sn tűzi-mártó ónozással bevont |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 100 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 100 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 30 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Tömör, min. H05(07) V-U | 0,2 mm² |
| Tömör, max. H05(07) V-U | 4 mm² |
| Flexibilis, min. H05(07) V-K | 0,2 mm² |
| Flexibilis, max. H05(07) V-K | 4 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,2 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 2,5 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,2 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 4 mm² |
| Illesztőcsap az EN 60999 szerint a x b; ø | 2,8 mm x 2,4 mm |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 17,5 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 14 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 14 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 12 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 400 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 320 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 250 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 4 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 4 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 4 kV |
| Rövid idejű határáram ellenállás | 3 x 1s mit 120 A |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 200039-1121690 |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 50 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 300 V |
| Névleges áram (B felhasználási csoport / CSA) | 15 A |
| Névleges áram (D felhasználási csoport / CSA) | 15 A |
| Vezeték keresztmetszet, AWG, min. | AWG 30 |
| Vezeték keresztmetszet, AWG, max. | AWG 12 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 15 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Vezeték keresztmetszet, AWG, min. | AWG 26 |
| Vezeték keresztmetszet, AWG, max. | AWG 12 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 349 mm |
| VPE szélesség | 141 mm |
| VPE magasság | 31 mm |
| Teszt: Jelölések tartóssága |
|
| Teszt: Helytelen illesztés (nem felcserélhetők) |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
