BUF 10.16IT/03/180 AG BK BX

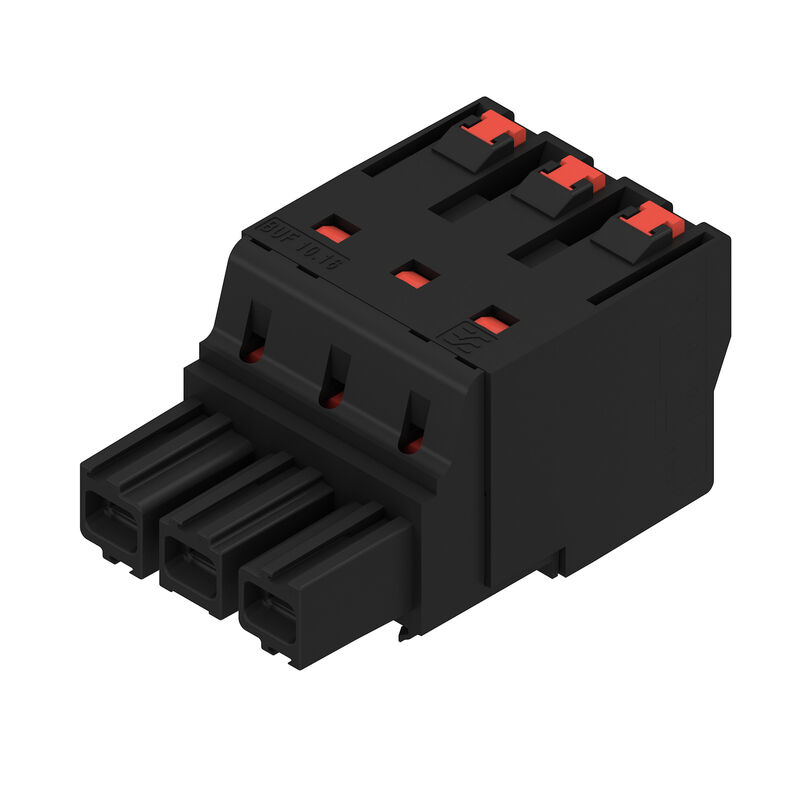

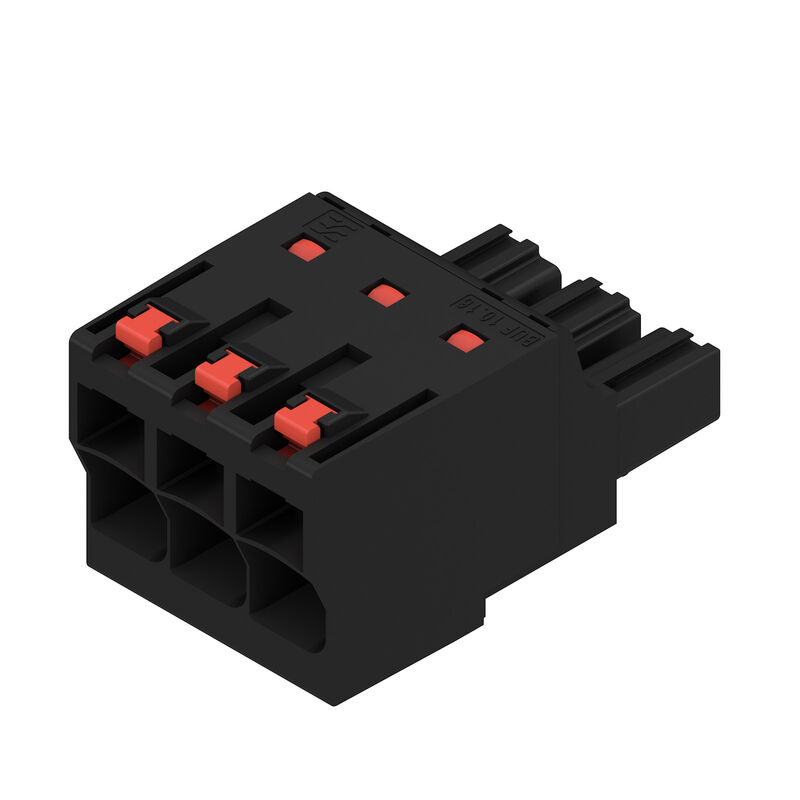

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 10.16 mm, Pólusszám: 3, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 16 mm², Doboz
Cikkszám
2493400000
Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 10.16 mm, Pólusszám: 3, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 16 mm², Doboz |
| Rendelési szám | 2493400000 |
| Típus | BUF 10.16IT/03/180 AG BK BX |
| GTIN (EAN) | 4050118502992 |
| Qty. | 36 Darab |
| Termékadatok |
IEC: 1000 V / 76 A / 2.5 - 16 mm² UL: 600 V / 51 A / AWG 12 - AWG 6 |
| Csomagolás | Doboz |
| Mélység | 39,5 mm |
| Mélység (coll) | 1,555 inch |
| Magasság | 28,9 mm |
| Magasság (coll) | 1,138 inch |
| Szélesség | 30,48 mm |
| Szélesség (coll) | 1,2 inch |
| Nettó tömeg | 34,64 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE Power - sorozat BU/SU 10.16 |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika | PUSH IN aktuátorral |
| Raszter mm-ben (P) | 10,16 mm |
| Raszter inch-ben (P) | 0,4 " |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 3 |
| L1, mm | 20,32 mm |
| L1, inch | 0,8 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Névleges keresztmetszet | 16 mm² |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Védelmi osztály | IP20 |
| Kódolható | Igen |
| Csupaszolási hossz | 18 mm |
| Csavarhúzó éle | 0,8 x 4,0 |
| Csavarhúzó éle, standard | DIN 5264 |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 15 N |
| Húzóerő / pólus, max. | 15 N |
| Szigetelőanyag | PA GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | II |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 400 |
| Szigetelés erőssége | ≥ 10⁸ Ω |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ezüstözött |
| Dugaszolható csatlakozás rétegszerkezete | ≥ 3 µm Ag |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 2,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 16 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Tömör, min. H05(07) V-U | 2,5 mm² |
| Tömör, max. H05(07) V-U | 10 mm² |
| Többeres, min. H07V-R | 10 mm² |
| Többeres, max. H07V-R | 16 mm² |
| Flexibilis, min. H05(07) V-K | 2,5 mm² |
| Flexibilis, max. H05(07) V-K | 16 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 2,5 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 16 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 2,5 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 16 mm² |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg | Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. |
| Névleges áram, min. pólusszám (Tu=20 °C) | 76 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 71 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 70 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 62 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 8 kV |
| Rövid idejű határáram ellenállás | 3 x 1, 800 A-rel |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 600 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 51 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 51 A |
| Vezeték keresztmetszet, AWG, min. | AWG 12 |
| Vezeték keresztmetszet, AWG, max. | AWG 6 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 356 mm |
| VPE szélesség | 185 mm |
| VPE magasság | 74 mm |
| Teszt: Jelölések tartóssága |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39770) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2493400000) |
| User Documentation |
[Assembly instructions PUSH IN connector with actuator – BUF 10.16 IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_58186)
[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78427) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9,1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
