Tulajdonságok

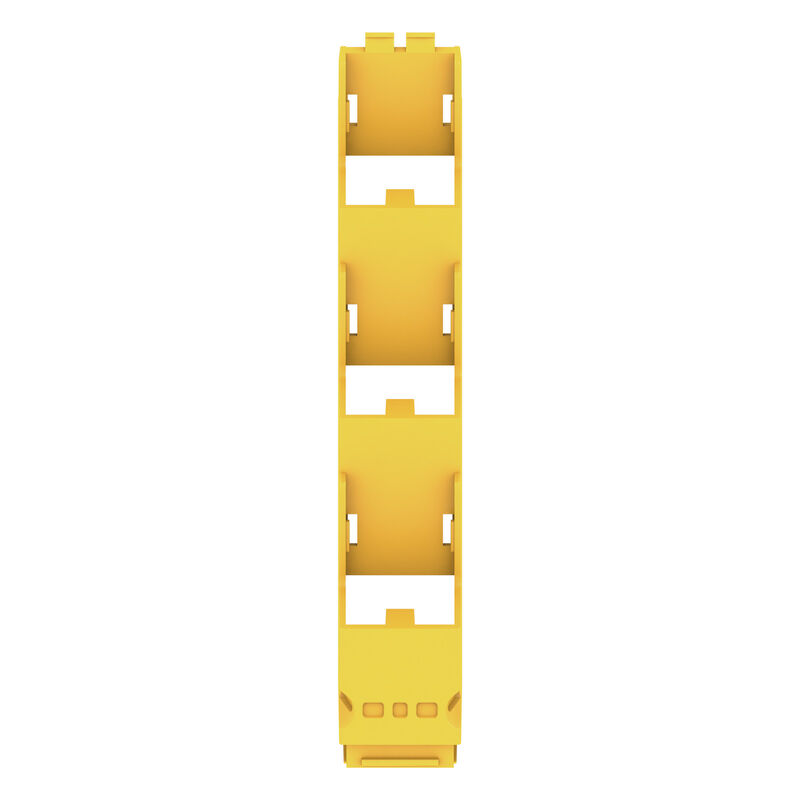

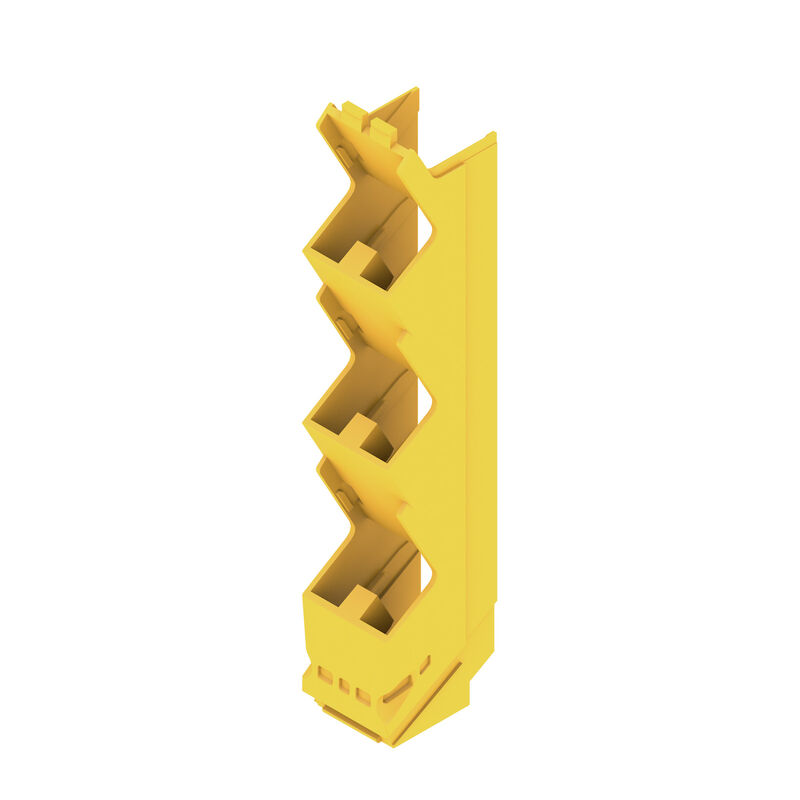

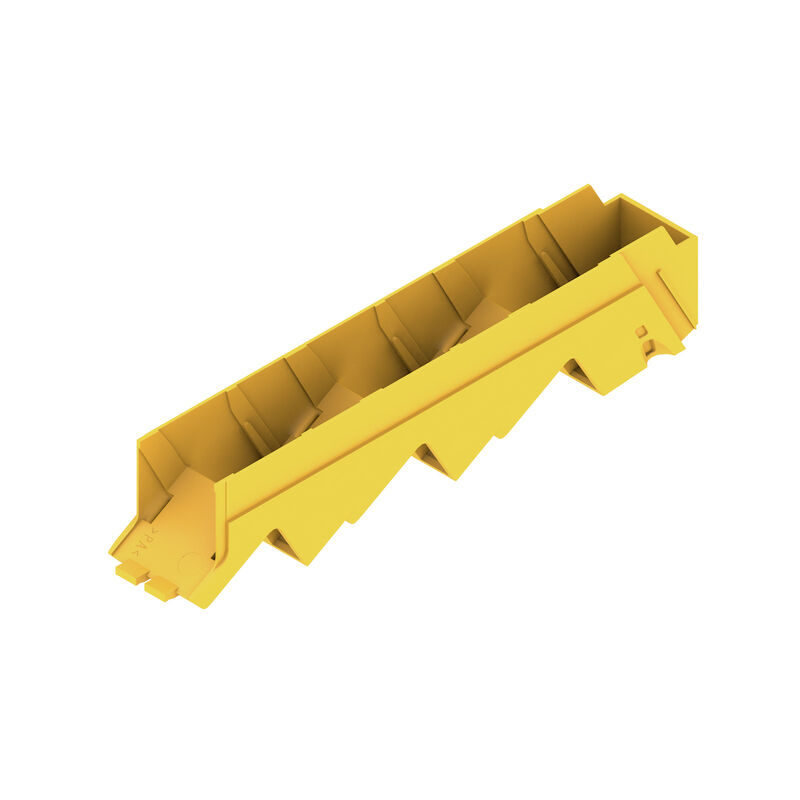

| Változat | Oldalelem, OMNIMATE Housing - CH20M sorozat Közlekedési sárga, Oldalelem, Szélesség: 17.5 mm |
| Rendelési szám | 1395730000 |
| Típus | CH20M17 S PPP TYL 2083 |
| GTIN (EAN) | 4050118196238 |
| Qty. | 12 Darab |

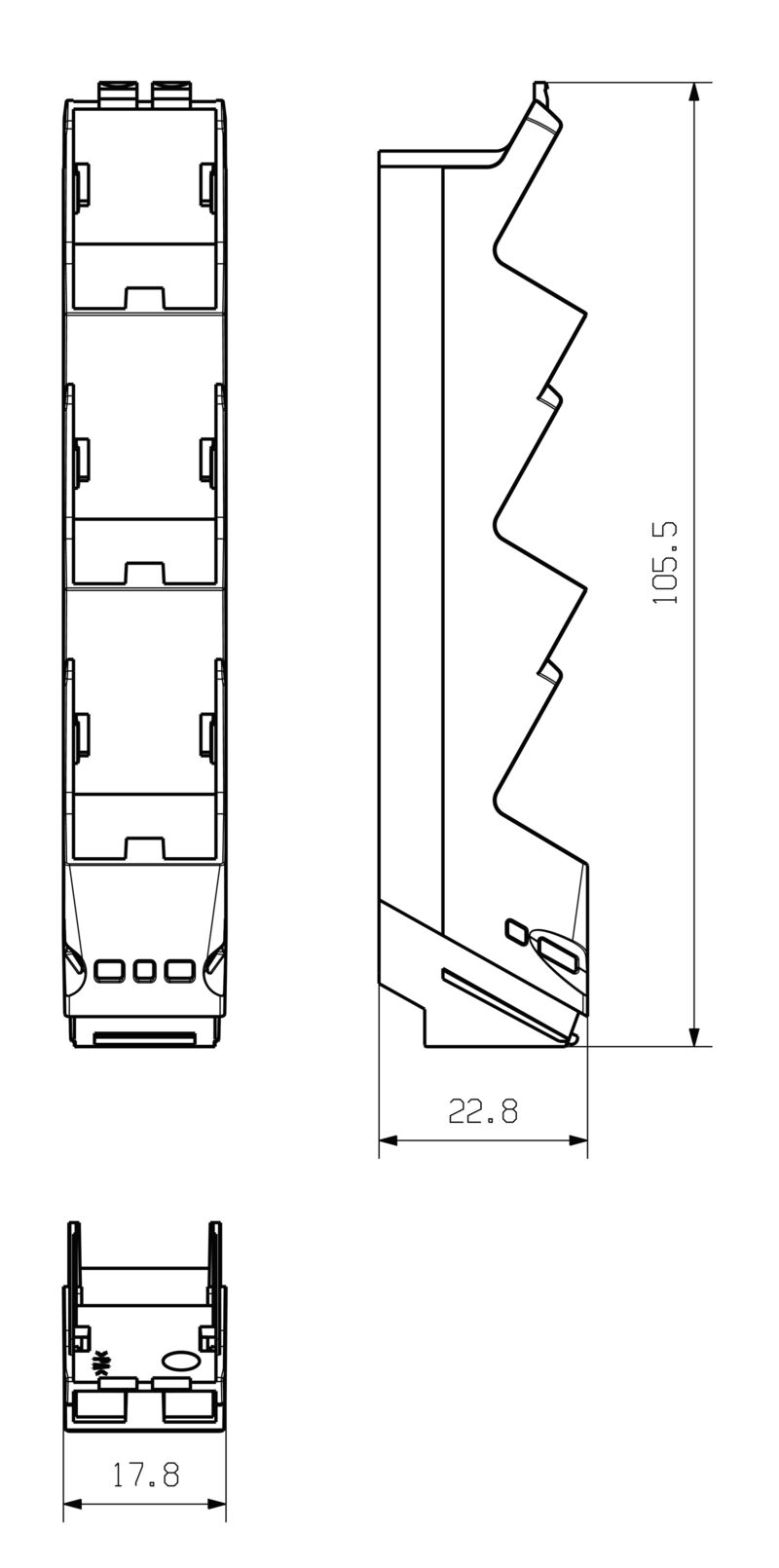

| Mélység | 105,5 mm |
| Mélység (coll) | 4,154 inch |
| Magasság | 22,8 mm |
| Magasság (coll) | 0,898 inch |
| Szélesség | 17,5 mm |
| Szélesség (coll) | 0,689 inch |
| Nettó tömeg | 11,6 g |
| Üzemi hőmérsékleti tartomány | -40 °C...120 °C |
| Páratartalom | 5 – 93% rel. páratartalom, Tu = 40 °C, páralecsapódás nélkül |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Műanyag |
| Felületi minőség | kezeletlen |
| Kúszóútképzési összehasonlítási szám (CTI) | 600 ≤ CTI |
| Szigetelőanyag | PA 66 GF 30 |
| Szigetelőanyag csoport | I |
| UL 94 éghetőségi osztály | V-0 |
| Szín | Közlekedési sárga |
| Színskála (hasonló) | RAL 1023 |
| Tokozási opció | Nem |
| Védelmi osztály | IP20 felszerelt állapotban |
| Az aljzatokon lévő nyílások száma | 3 |
| Csatlakozás szintek száma | 3 |
| Funkcionális port előkészítő kivágása elkészítve | Nem |
| Number of poles, max. | 9 |
| Szellőzőnyílások száma | 0 |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_246459) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1395730000) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Megfelel |
