Tulajdonságok
| Verzió | Áramellátás, tápegység, 24 V |
| Rendelési szám | 2467240000 |

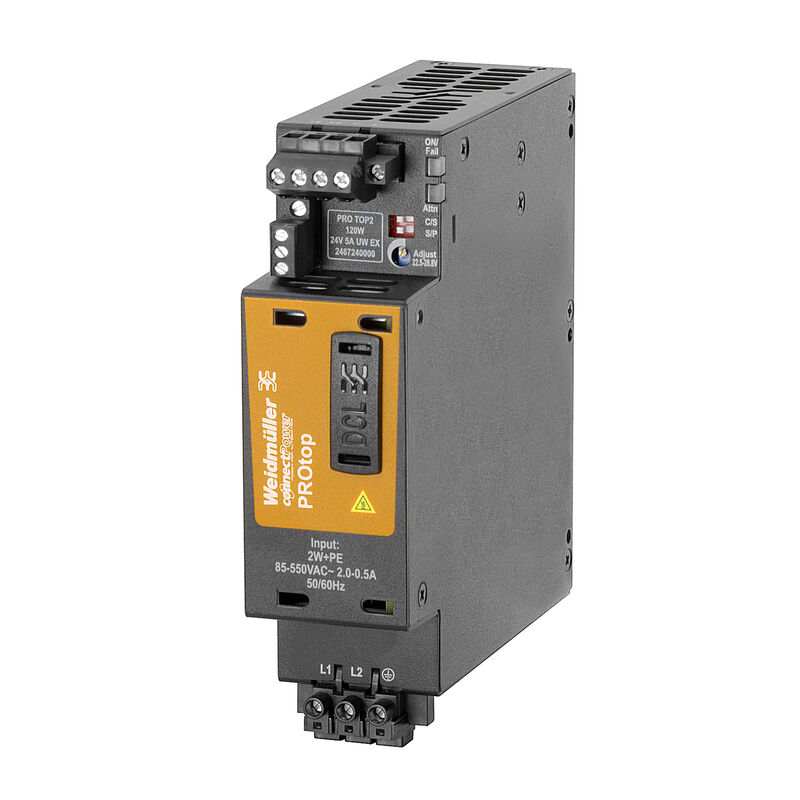

| Típus | PRO TOP2 120W 24V 5A UW EX |
| EAN | 4050118482140 |
| Qty. | 1 Darab |
| Mélység | 125 mm |
| Mélység (coll) | 4,921 inch |
| Magasság | 130 mm |
| Magasság (coll) | 5,118 inch |
| Szélesség | 39 mm |
| Szélesség (coll) | 1,535 inch |
| Nettó tömeg | 892 g |
| Tárolási hőmérséklet | -40 °C...85 °C |
| Üzemi hőmérséklet | -40 °C...75 °C |
| Páratartalom üzemi hőmérsékleten | 5 – 100 % páralecsapódás nem megengedett |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| AC bemenő feszültség tartomány | 85...550 V AC |
| Bekapcsolási áram | max. 5 A |
| Bemeneti biztosíték (belső) | Igen |
| Csatlakozórendszer | Húzókengyel |
| DC bemenő feszültség tartomány | 90...800 V DC |
| Frekvenciatartomány, AC | 45…65 Hz |
| Javasolt tartalék biztosíték | 5 A, DI / 6 A, Char. B / 6 A, Char C |
| Névleges bemenő feszültség | 100 – 500 V AC / 120 – 500 V DC |
| Névleges áramfelvétel | 134,8 VA |
| Teljesítménytényező |
|
| Túlfeszültség-védelem | Varisztor |
| Áramfelvétel a bemeneti feszültség függvényében |
|
| Csatlakozórendszer | Csavaros csatlakozás |
| DCL - peak load reserve |
|
| Felfutási idő | ≤ 100 ms |
| Hálózati kimaradás áthidalási idő |
|
| Kimenő feszültség, max. | 28,8 V |
| Kimenő feszültség, megjegyzés | potenciométerrel vagy kommunikációs modullal állítható |
| Kimenő feszültség, min. | 22,5 V |
| Kimenő teljesítmény | 120 W |
| Maradék hullámosság, csúcsértékek | < 50 mVss @ UNenn, Full Load |
| Névleges kimeneti áram U eseténnévl. | 5 A 60 °C-on |
| Névleges kimenő feszültség | 24 V DC ± 1 % |
| Párhuzamos csatlakozási opció | yes, max 10 |
| Záróirányú feszültség elleni védelem | Igen |
| Földszivárgóáram, max. | 3,5 mA |
| Hatásfok | 89% |
| Ház kiviteli változat | Fém, korrózióálló |
| MTBF |
|
| Rövidzárlat-védelem | Igen |
| Teljesítményveszteség, névleges terhelés | 14,8 W |
| Teljesítményveszteség, üresjárati | 5 W |
| Túlfeszültség kategória |
II
III |
| Visszaszabályozás | > 60°C (2.5% / 1°C) |
| Védelmi osztály | IP20 |
| Védőbevonat | Igen |
| Rezgésállóság, IEC 60068-2-6 |
2.3 g (on DIN rail)
4 g (with direct mounting) |
| Zajkibocsátás az EN55032 szabványnak megfelelően | B osztály |
| Zavartűrés-vizsgálat a köv. szerint: |
EN 55032:2015
EN 61000-3-2:2019 IEC 61000-4-4:2012 IEC 61000-4-5:2014 IEC 61000-4-6:2013 IEC 61000-4-8:2009 IEC 61000-4-11:2004 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011 EN 61000-3-3:2013+A1:2019 EN 55035:2017 EN 61000-6-1:2019 EN 61000-6-2:2019 IEC 61000-4-2:2008 IEC 61000-4-3:2006+A1:2007+A2:2010 |
| Ütésállóság, IEC 60068-2-27 | 30g minden irányban |
| Szennyezés súlyossága | 2 |
| Szigetelési feszültség, bemenet / föld | 3,2 kV |
| Szigetelési feszültség, bemenet/kimenet | 3,5 kV |
| Szigetelési feszültség, kimenet / föld | 0,5 kV |
| Túlfeszültség kategória |
II
III |
| Védettségi osztály | I, PE-csatlakozással |
| Biztonság transzformátorok kapcsolóüzemű tápegységekhez | Az EN 61558-2-17 szerint |
| Biztonsági extra kis feszültség |
SELV az IEC 60950-1 szerint
PELV according to EN 60204-1 |
| Elektromos gépi berendezés | Acc. to EN60335-1 |
| Elektronikus berendezéssel történő használatra | Acc. to EN50178 |
| Veszélyes áramütést okozó áramokkal szembeni védelem | Acc. to VDE0106-101 |
| Védő leválasztás / áramütéssel szembeni védelem | VDE0100-410 / acc. to DIN57100-410 |
| Csatlakozórendszer | Húzókengyel |
| Csavarhúzó éle | 0,6 x 3,5 |
| Kapcsok száma | 3 a következőhöz: L/N/PE |
| Vezeték csatlakozási keresztmetszet, flexibilis (bement) max. | 4 mm² |
| Vezeték-keresztmetszet, AWG/kcmil , max. | 12 |
| Vezeték-keresztmetszet, AWG/kcmil , min. | 30 |
| Vezeték-keresztmetszet, flexibilis , min. | 0,2 mm² |
| Vezeték-keresztmetszet, merev , max. | 4 mm² |
| Vezeték-keresztmetszet, merev , min. | 0,2 mm² |
| Csatlakozórendszer | Csavaros csatlakozás |
| Csavarhúzó éle | 0,6 x 3,5 |
| Kapcsok száma | 4 (++ / --) |
| Vezeték-keresztmetszet, AWG/kcmil , max. | 12 |
| Vezeték-keresztmetszet, AWG/kcmil , min. | 30 |
| Vezeték-keresztmetszet, flexibilis , max. | 4 mm² |
| Vezeték-keresztmetszet, flexibilis , min. | 0,2 mm² |
| Vezeték-keresztmetszet, merev , max. | 4 mm² |
| Vezeték-keresztmetszet, merev , min. | 0,2 mm² |
| Vezeték csatlakozási keresztmetszet, flexibilis (jel), max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, flexibilis (jel), min. | 0,2 mm² |
| Vezeték keresztmetszet, AWG/kcmil , max. | 16 |
| Vezeték keresztmetszet, AWG/kcmil , min. | 28 |
| Vezeték keresztmetszet, tömör , max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör , min. | 0,2 mm² |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| LED zöld/piros |
Zöld: Üzemben (hibamentes)
Flashing green: advance warning I>90% Green/red flashing: output switched off (switch-off mode) Flashing red: overload/error |
| Lengő csatlakozó | Igen |
| Állapotrelé (max. terhelés) | Kimenő feszültség OK (30 V DC / 1 A) |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 80043367 |
| Approval/Certificate/Document of Conformity |
[DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414)
[CSA 61010-1 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306167) [ATEX Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306168) [IECEx Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306169) [307384](https://mdcop.weidmueller.com/mediadelivery/asset/900_307384) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_302255) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_311058) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_191118) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2467240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2467240000) |
| User Documentation | [Instruction sheets](https://mdcop.weidmueller.com/mediadelivery/asset/900_188332) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9,1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-90-02 |
| Jóváhagyások |        |
| ROHS | Megfelel |
