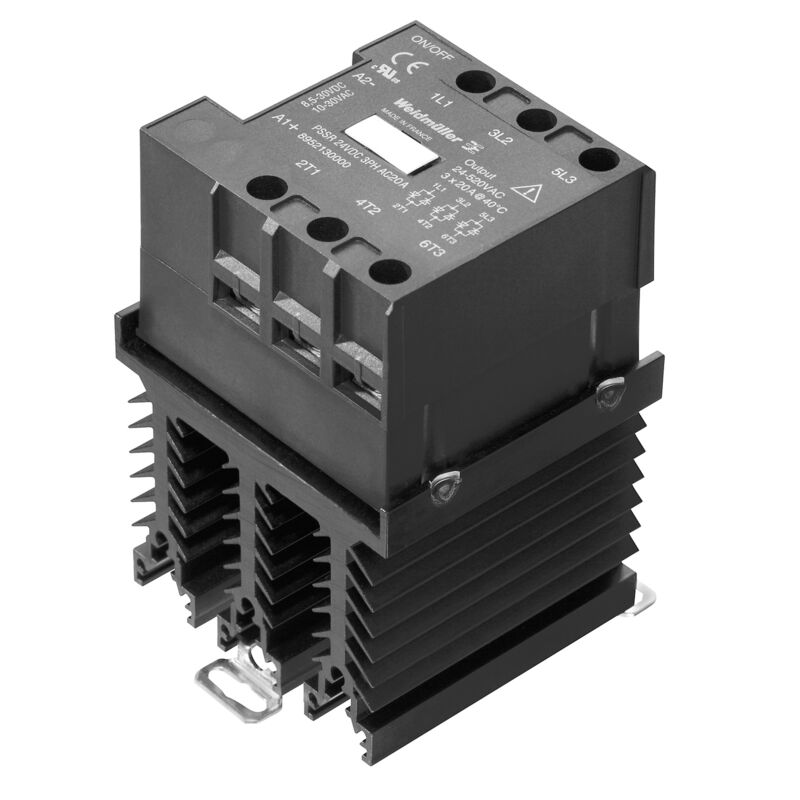

PSSR 24VDC/3PH AC 20A
Tápellátó szilárdtest relé, Szilárdtest kontaktor, Névleges vezérlőfeszültség: 8...30 V DC / 10...30 V AC , Névleges kapcsolási feszültség: 24…520 V AC, Folytonos áram: 20 A @ 55 °C, 12 A (AC 53), Csavaros csatlakozás
Cikkszám
8952130000
Tulajdonságok
| Verzió | Tápellátó szilárdtest relé, Szilárdtest kontaktor, Névleges vezérlőfeszültség: 8...30 V DC / 10...30 V AC , Névleges kapcsolási feszültség: 24…520 V AC, Folytonos áram: 20 A @ 55 °C, 12 A (AC 53), Csavaros csatlakozás |
| Rendelési szám | 8952130000 |
| Típus | PSSR 24VDC/3PH AC 20A |
| EAN | 4032248743254 |
| Qty. | 1 Darab |
| Szállítás állapota | Ez a termék már nem kapható. |
| Rendelkezésre álló egység | 23.02.2024 |
| Mélység | 126,2 mm |
| Mélység (coll) | 4,968 inch |
| Magasság | 98 mm |
| Magasság (coll) | 3,858 inch |
| Szélesség | 89,6 mm |
| Szélesség (coll) | 3,528 inch |
| Nettó tömeg | 943 g |
| Tárolási hőmérséklet | -40 °C...100 °C |
| Üzemi hőmérséklet | -40 °C...80 |
| Páratartalom | 40...85% (beltér), páralecsapódás nem megengedett |
| MTTF | 228 a |
| REACH SVHC | Lead 7439-92-1 |
| Tanúsítvány száma (cURus) | E360862 |
| Névleges vezérlőfeszültség | 8...30 V DC / 10...30 V AC |
| Névleges vezérlőáram |
15 mA at 8.5 V DC
18 mA at 10 V AC/DC 50 mA at 24 V AC/DC 65 mA at 30 V AC/DC |
| Névleges teljesítmény | 0,1...2 W |
| Állapotjelző | Zöld világítódióda |
| Védőáramkör |
RC-elem
Varisztor |
| Bemenő frekvencia | 10 Hz |
| Névleges kapcsolási feszültség | 24…520 V AC |
| Névleges áram | 20 A @ 55 °C; 12 A (AC 53) |
| Névleges kapcsolási áram | 20 A, 55 °C-on |
| Terhelés kategória | AC 53: 3 x 12 kA |
| Bekapcsolási áram | 550 A |
| Impulzus terhelés, max. áram | 300 A (10 ms), non-recurrent |
| Integrált terheléskorlátozás (I²t) <10 ms | 1 500 A²s |
| Bekapcsolási késleltetés | 30 ms |
| Kikapcsolási késleltetés | 30 ms |
| Feszültségesés max. terhelésnél | 1,4 V |
| Szivárgási áram | < 1 mA |
| Min. kapcsolási áram | 5 mA |
| Rövidzárlatbiztos | Nem |
| Védőáramkör, terhelés oldal |
Varisztor
RC-elem |

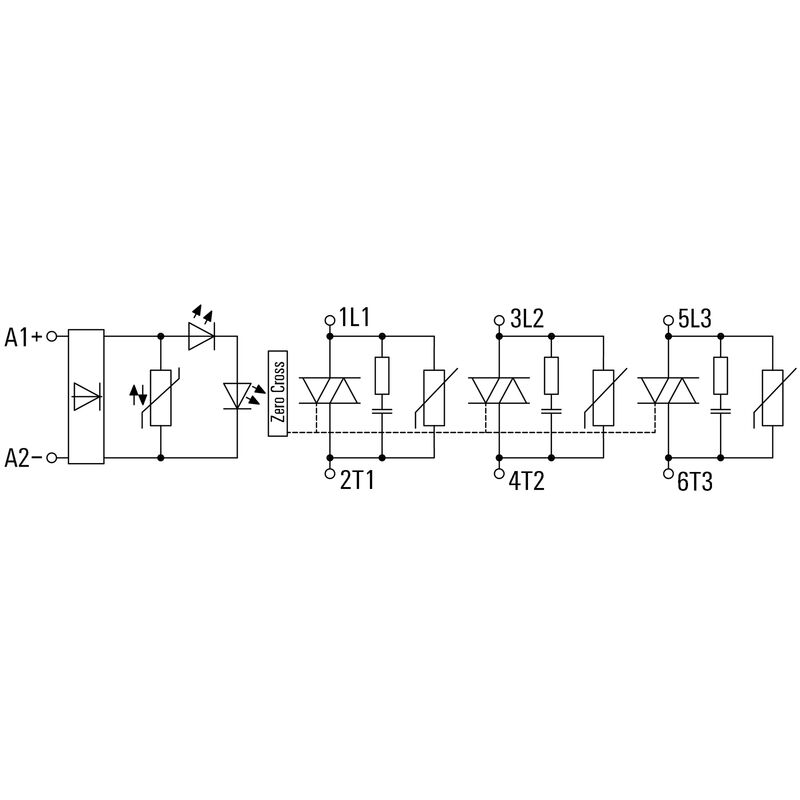

| Érintkező típusa | 3 Záróérintkező (Triak (nulla feszültségnél kapcsoló)) |
| Kimenő feszültség frekvenciatartománya | 50 / 60 Hz |
| max. kapcsolási frekvencia (AC vezérlőfeszültség) | 10 Hz |
| max. kapcsolási frekvencia (DC vezérlőfeszültség) | 10 Hz |
| Változat | 3-fázisú, szerelt hűtővel |
| Sín | TS 35 |
| Szín | fekete |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Átütési szilárdság, vezérlő oldal - terhelés oldal | 4 kVeff |
| Dialectric strength of load side - housing | 3.3 kVeff |
| Lökőfeszültség | 4 kV (1,2/50 µs) |
| Védelmi osztály | IP20 |
| Tanúsítvány száma (cURus) | E360862 |
| Névleges csatlakozási rögzítési tartomány (vezérlő oldal) | 1,5 mm² |
| Min. névleges csatlakozási rögzítési tartomány (vezérlő oldal) | 0,75 mm² |
| Max. névleges csatlakozási rögzítési tartomány (vezérlő oldal) | 2,5 mm² |
| Min. meghúzási nyomaték (vezérlő oldal) | 1,2 Nm |
| Max. meghúzási nyomaték (vezérlő oldal) | 2 Nm |
| Fej mérete (vezérlő oldal) | Gr. PZ2 |
| Névleges csatlakozási rögzítési tartomány (terhelés oldal) | 10 mm² |
| Min. névleges csatlakozás rögzítési tartomány (terhelés oldal) | 1,5 mm² |
| Max. névleges csatlakozás rögzítési tartomány (terhelés oldal) | 10 mm² |
| Min. meghúzási nyomaték (terhelés oldal) | 2 Nm |
| Max. meghúzási nyomaték (terhelés oldal) | 3 Nm |
| Fej mérete (terhelés oldal) | Gr. PZ2 |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Approval/Certificate/Document of Conformity | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37660) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66770) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8952130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8952130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8952130000&norm=0) |
| User Documentation | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_37785) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002055 |
| ETIM 7.0 | EC002055 |
| ETIM 8.0 | EC002055 |
| ETIM 9.0 | EC002055 |
| ECLASS 9.0 | 27-37-10-14 |
| ECLASS 9,1 | 27-37-10-14 |
| ECLASS 10.0 | 27-37-10-14 |
| ECLASS 11.0 | 27-37-10-14 |
| ECLASS 12.0 | 27-37-10-14 |
| ECLASS 13.0 | 27-37-10-14 |
| Jóváhagyások |    |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E360862 |
