Tulajdonságok

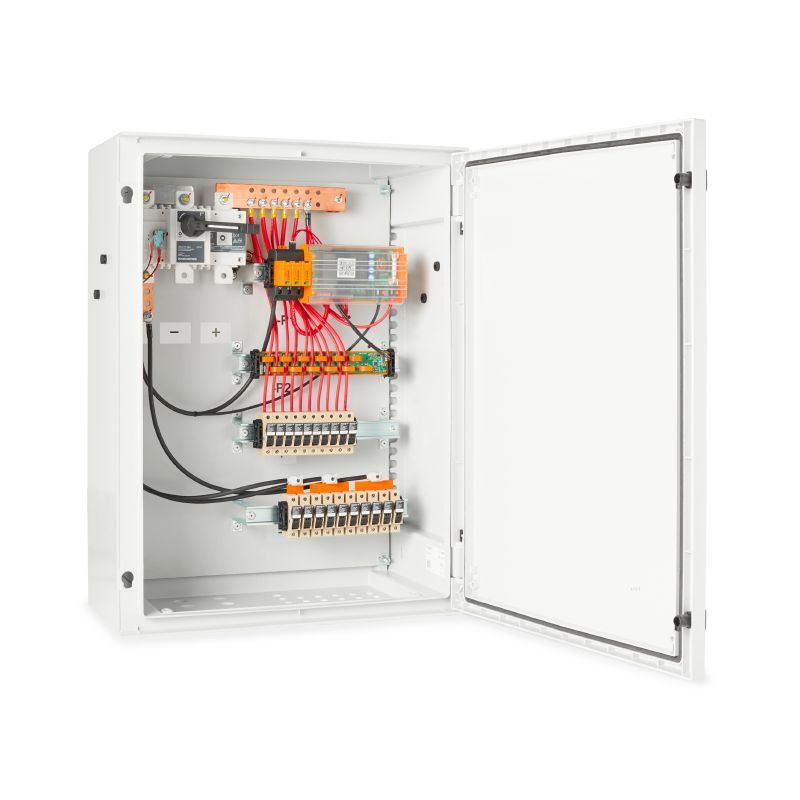

| Változat | Fotovoltaikus egységek, Összekötő doboz, 1000 V, 1 MPP, 10 bemenet / 1 kimenet MPP-nként, Biztosítéktartóval, Túlfeszültség-védelem I/II, Leválasztó kapcsoló, Áramfelügyelet, Cable gland, Fronius Tauro Eco inverterekhez tervezett |
| Rendelési szám | 8000111136 |
| Típus | PV 210S0F3CXXV1O0TA1PA10PWW |
| GTIN (EAN) | 4099986933927 |
| Qty. | 1 Darab |
| Mélység | 300 mm |
| Mélység (coll) | 11,811 inch |
| Mélység kiegészítő komponensekkel | 300 mm |
| Magasság | 847 mm |
| Magasság (coll) | 33,346 inch |
| Szélesség | 636 mm |
| Szélesség (coll) | 25,039 inch |
| Nettó tömeg | 29 000 g |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1d28ada4-1634-4382-8635-45f6353a6574 |
| Névleges DC feszültség | 1 000 V |
| Névleges rövid idejű áramállóság |
|
| Áram/maximális teljesítménypont | 135 A |
| Felszerelés típusa | Rögzítőfülek |
| Ház kiegészítő | Rögzítőfülek |
| String csatlakozási típusa | Belső sorkapocs (tömszelencés átvezetéssel) |
| Szigetelőanyag | Poliészter üvegszálerősítésű, polikarbonát |
| Védettségi osztály | II |
| Ütésállóság | Az IEC 62262 szerint IK10 |
| Installation location | Védett kültéri terület (a tengertől mért távolság >1 km) |
| Védelmi osztály | IP65 |
| Biztosíték típusa | Üres biztosítéktartó |
| Biztosítóbetét, szabványok | gPV (EN 60269-6) |
| Csőbemenetek száma | 10 |
| DC-bemenet + és – |
|
| DC-bemenetek max. száma | maximális teljesítménypontonként 10 bemenet, párhuzamosan kötve |
| Funkcionális földelés-csatlakozó |
|
| Maximális teljesítménypontok (MPP) száma | 1 |
| Olvadóbiztosíték-betét | 10 x 38 mm |
| String bemenetek száma/MPP | ≥ 7…≤ 10 |
| Sztringek biztosított pólusai | +/- |
| Túlfeszültség-védelem segédérintkező |
|
| Bemenetek száma | 10 |
| DC-kimenet + és – |
|
| DC-kimenetek max. száma | maximális teljesítménypontonként 1 kimenet |
| I rövidzárlati áramSCPV | 162,5 A |
| Kisülési áram In (8/20 µs) | 20 kA |
| Levezetőáram, max. (8/20 µs) | 40 kA |
| Maximális folyamatos DC üzemi feszültség UCPV mód +/-, -/PE, +/PE | 1 000 V |
| PV rendszerfeszültség, max. Ucpv | 1 000 V |
| Requirements class | I./II. típus |
| Túlfeszültség-védelem, DC oldal | 1000 V I+II. típus |
| Villám mérési áram Iimp (10/350 µs) | 6.25 kA |
| Összes kisülési áram Itotal (10/350µs) | 12,5 kA |
| Összes kisülési áram Itotal (8/20 µs) | 50 kA |
| Feszültség típusa | DC |
| Leválasztó kapcsoló megvalósítás | switch készülékházban |
| Megszakító ciklusok száma névleges áramon | 200 |
| Motorhajtás elérhető | Nem |
| Működtetési ciklusok száma | 10000 |
| Névleges lökőfeszültség | 12 kV |
| Termékinformáció | Fuses are not included |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9,1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| ROHS | Megfelel |
