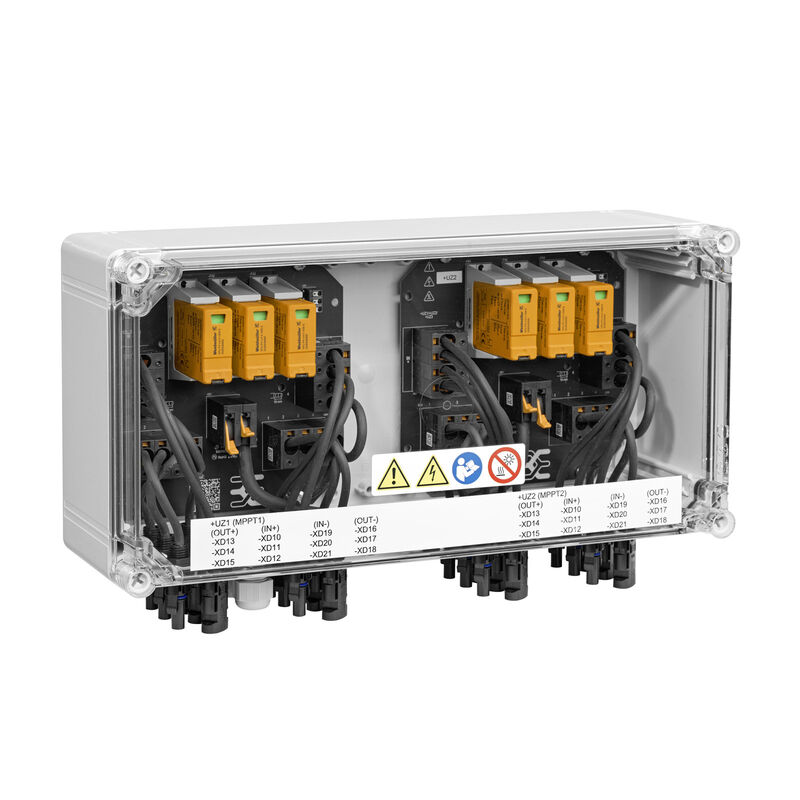

PVN DC 3I 3O 2MPP SPD1R WM4 11

Fotovoltaikus egységek, Összekötő doboz, 1100 V, 2 MPP, 3 bemenet / 3 kimenet MPP-nként, Túlfeszültség-védelem I/II, WM4C

Cikkszám 2890450000

Product currently not yet available

Tulajdonságok

Általános rendelési adatok

Verzió	Fotovoltaikus egységek, Összekötő doboz, 1100 V, 2 MPP, 3 bemenet / 3 kimenet MPP-nként, Túlfeszültség-védelem I/II, WM4C
Rendelési szám	2890450000
Típus	PVN DC 3I 3O 2MPP SPD1R WM4 11
EAN	4064675878292
Qty.	1 Darab

Méretek és tömegek

Mélység	132 mm
Mélység (coll)	5,197 inch
Magasság	240 mm
Magasság (coll)	9,449 inch
Szélesség	400 mm
Szélesség (coll)	15,748 inch
Nettó tömeg	3 870 g

Hőmérsékletek

Ambient temperature	-40 °C...+50 °C
Páratartalom	5...95% páralecsapódás nem megengedett

Tanúsítványok és szabványok

Jóváhagyások

EN 61439-2
IEC 61439-2

Garancia

Időköz

5 év

Elektromos jellemzők

Áram/maximális teljesítménypont	50,25 A
Névleges DC áramerősség csatlakozásonként	Áram sztringenként, max.: 35 A
Névleges rövid idejű áramállóság	Névleges áram: 67 A
Névleges DC feszültség	1 100 V

Ház

Felszerelés típusa	Falra szerelés
Ház kiegészítő	Tartólábakon keresztül
Leválasztó kapcsoló megvalósítás	nincs switch
String csatlakozási típusa	Dugasz WM4C
Szigetelőanyag	Polyester glass-fibre reinforced, Polycarbonate Polikarbonát
Ütésállóság	Az IEC 62208 szerint IK08 Az IEC 62262 szerint IK10

Általános adatok

Installation location	Védett kültéri terület (föld és tenger)
Védelmi osztály	IP65

Bemenetek

Biztosíték típusa	Sem biztosítóbetét sem tartó
DC-bemenet + és –	Vezetékcsatlakozás: Kompatibilis kábelkeresztmetszet: EN 50618:2015 Vezetékkeresztmetszet, min.: 4 mm² Huzalkeresztmetszet, max.: 6 mm²
DC-bemenetek max. száma	maximális teljesítménypontonként 3 bemenet, párhuzamosan kötve
Funkcionális földelés-csatlakozó	Kábelbevezetés: Kábelbevezetések száma: 2 Vezetékcsatlakozó: Csatlakozás típusa: Húzórugós csatlakozás aktuátorral Flexibilis, max. H05(07) V-K: 1,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 1,5 mm²
Maximális teljesítménypontok száma	2 MPP
Túlfeszültség-védelem segédérintkező	Kábelbevezetés: Kábelbevezetések száma: 2 Vezetékcsatlakozó: Csatlakozás típusa: Húzórugós csatlakozás aktuátorral Flexibilis, max. H05(07) V-K: 1,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 1,5 mm²

Kimenetek

DC-kimenet + és –	Vezetékcsatlakozás: Csatlakozás típusa: WM4C csatlakozó Kompatibilis kábelkeresztmetszet: TÜV 2 Pfg1169/08.07 Vezetékkeresztmetszet, min.: 4 mm² Huzalkeresztmetszet, max.: 6 mm²
DC-kimenetek max. száma	maximális teljesítménypontonként 3 kimenet, párhuzamosan kötve

Túlfeszültség-védelem, DC oldal

I rövidzárlati áram_SCPV	11 000 A
Kisülési áram I_n (8/20 µs)	20 kA
Készenléti teljesítményfelvétel, P_C	<0,2 W
Levezetőáram, max. (8/20 µs)	40 kA
Maximális folyamatos DC üzemi feszültség UCPV mód +/-, -/PE, +/PE	1 100 V
PV rendszerfeszültség, max. U_cpv	1 100 V
Requirements class	I./II. típus
Túlfeszültség-védelem, DC oldal	1000 V I+II. típus
U védelmi szint_p (+/- , -/PE , +/PE)	≤ 3.8 kV
U védelmi szint_p (+/-)	≤ 3.8 kV
U védelmi szint_p (+/PE)	≤ 3.8 kV
U védelmi szint_p (-/PE)	≤ 3.8 kV
Villám mérési áram I_imp (10/350 µs)	6.25 kA
Összes kisülési áram I_total (10/350µs)	12,5 kA
Összes kisülési áram I_total (8/20 µs)	50 kA

Letöltések

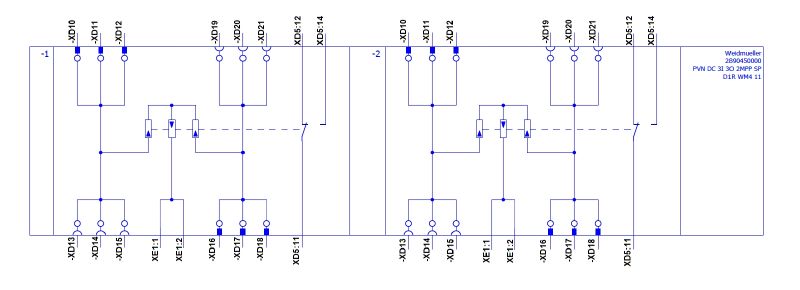

Engineering Data	[CAD data -- PV Next Schematic Diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_107149) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_302134)
Technical Documentation	[2932710000_00_03-2023_DRILL-TEMP_PV-Next_20-40](https://mdcop.weidmueller.com/mediadelivery/asset/900_295796)
User Documentation	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Instruction leaflet PV NEXT MINI](https://mdcop.weidmueller.com/mediadelivery/asset/900_284688)
White paper	[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825) [Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) [Fact Sheet EN PV CB connection](https://mdcop.weidmueller.com/mediadelivery/asset/900_290551) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet DE PV CB Richtig verbinden](https://mdcop.weidmueller.com/mediadelivery/asset/900_290542)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9,1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92

Ajánlati specifikációs lapok

Hosszú specifikáció

Combiner box for inverters with 2 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32.

MPP1:
3 inputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
3 outputs, connection via WM4 C connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2:
identical to MPP1

Max. string voltage Uoc: 1100V
1 class/type I + II combined arrester with signal contact
Connection of the signal contact via cable glands (8-12mmØ) max. conductor cross-section: 1.5mm²
Connection of the functional earth via cable glands (8-12mmØ) Conductor cross-section: 16-25mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 240x200x132 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011
