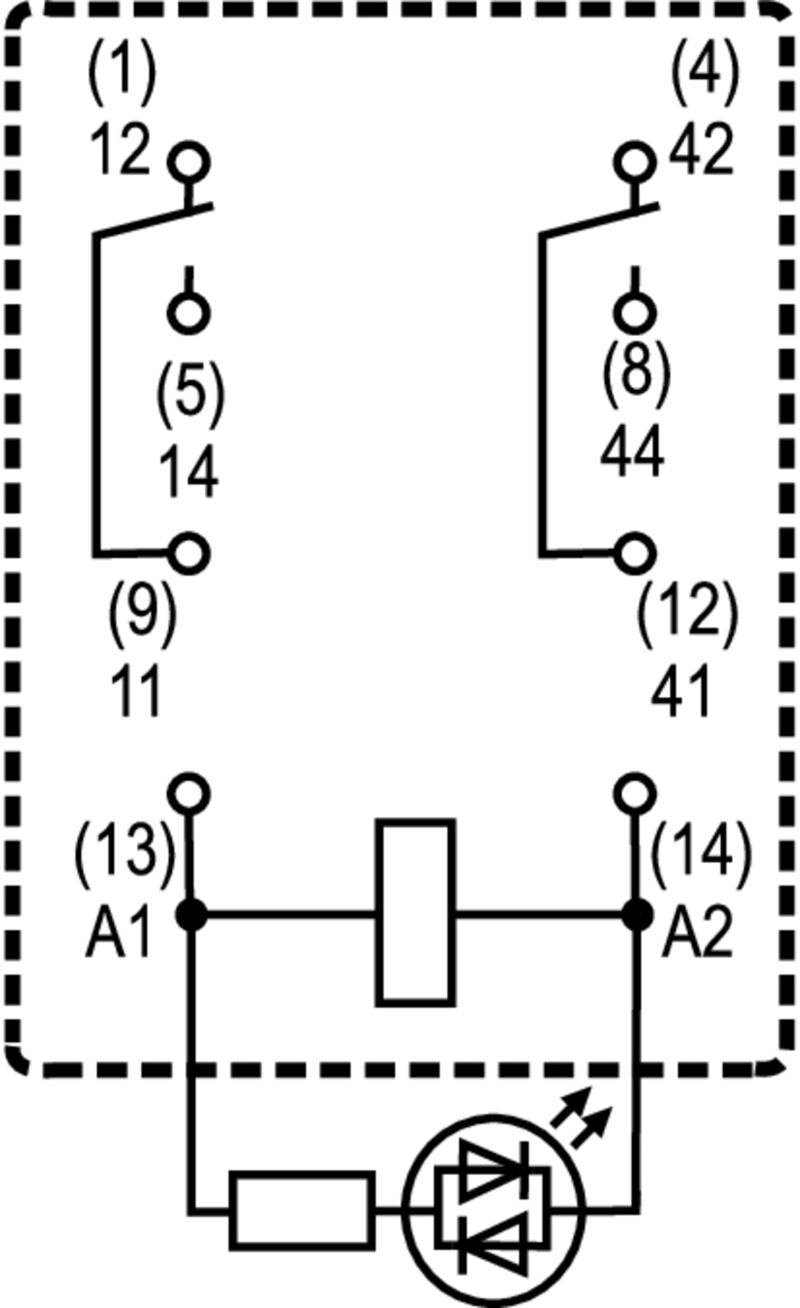

RCM270R24 — Product image

A kép illusztráció

Adatlap letöltése Kapcsolódó termékek

RCM270R24

RIDERSERIES RCM, Relé, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 24 V AC, Folytonos áram: 12 A, Dugaszolható csatlakozás, Ellenőrző gomb elérhető: Igen

Cikkszám 8689770000

Tulajdonságok

Általános rendelési adatok

Változat	RIDERSERIES RCM, Relé, Érintkezők száma: 2, Váltóérintkező AgNi, Névleges vezérlőfeszültség: 24 V AC, Folytonos áram: 12 A, Dugaszolható csatlakozás, Ellenőrző gomb elérhető: Igen
Rendelési szám	8689770000
Típus	RCM270R24
GTIN (EAN)	4032248360444
Qty.	10 Darab

Méretek és tömegek

Mélység	29 mm
Mélység (coll)	1,142 inch
Magasság	28 mm
Magasság (coll)	1,102 inch
Szélesség	22,5 mm
Szélesség (coll)	0,886 inch
Nettó tömeg	29,4 g

Hőmérsékletek

Tárolási hőmérséklet	-40 °C...85 °C
Üzemi hőmérséklet	-40 °C...70 °C
Páratartalom	40 °C / 93 % rel. páratartalom, páralecsapódás nélkül

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

UL névleges adatok

Tanúsítvány száma (cURus)

E522350

vezérlő oldal

Névleges vezérlőfeszültség	24 V AC
Névleges áram, AC	45 mA
Névleges teljesítmény	1080 mVA
Tekercsellenállása	192 Ω ± 10 %
Állapotjelző	Piros LED

Terhelés oldal

Névleges kapcsolási feszültség	240 V AC
Névleges áram	12 A
Max. kapcsolási frekvencia névleges terhelésnél	0,1 Hz
Max. kapcsolási feszültség, AC	250 V
Min. kapcsolási teljesítmény	1 mA @ 24 V 10 mA @ 12 V 100 mA @ 5 V
Bekapcsolási áram	24 A / 20 ms
AC kapcsolási teljesítmény (ohmos), max.	3000 VA
DC kapcsolási teljesítmény (ohmos), max.	288 W @ 24 V
Bekapcsolási késleltetés	≤ 15 ms
Kikapcsolási késleltetés	≤ 10 ms
Érintkező típusa	2 Váltóérintkező (AgNi)
Mechanikai élettartam	AC-tekercs, 20 x 10⁶ kapcsolási ciklusok DC-tekercs, 30 x 10⁶ kapcsolási ciklusok

Általános adatok

Ellenőrző gomb elérhető	Igen
Ellenőrző gomb változata	Rögzíthető állású tesztgomb Tesztgomb, mint nyomógomb
Mechanical switch position indicator	Igen
Szín	Áttetsző
UL 94 éghetőségi osztály	V-2

Szigetelések koordinálása

Névleges feszültség	250 V
Szennyezés súlyossága	2
Túlfeszültség kategória	III
Szigetelőanyag csoport	IIIa
Hézag és kúszóút, vezérlő oldala - terhelés oldal	≥ 4 mm
Átütési szilárdság, vezérlő oldal - terhelés oldal	2,5 KV_eff / 1 min.
Szomszédos érintkezők átütési szilárdsága	2,5 KV_eff / 1 min.
Nyitott érintkező átütési szilárdsága	1,2 kV_eff / 1 min.
Lökőfeszültség	5 kV (1,2/50 µs)
Védelmi osztály	IP20

A jóváhagyások / szabványok további részletei

Tanúsítvány száma (CSA)	249409-2426937
Tanúsítvány száma (VDE)	40011762
Tanúsítvány száma (cURus)	E522350

Csatlakozási adatok

Vezetékcsatlakozás-technika

Dugaszolható csatlakozás

Letöltések

Approval/Certificate/Document of Conformity	[EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35350)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55073)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8689770000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8689770000)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9,1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01
ECLASS 14.0	27-37-16-01

Tanúsítványok

Jóváhagyások	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![VDE](/picture/VDE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E522350
