RST EG7 24VDC

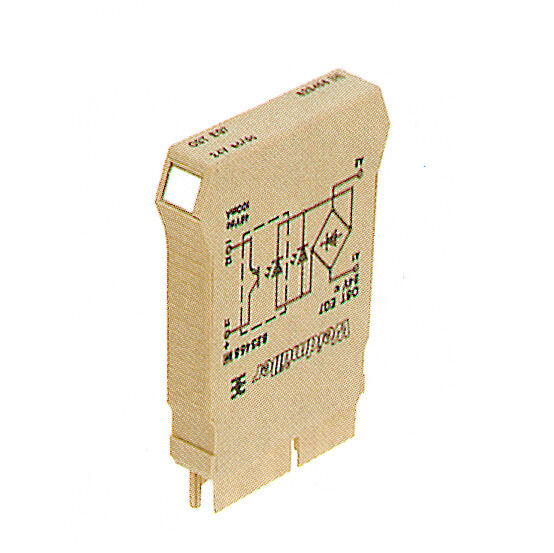

Produktbild

RST EG7 24VDC

Dieses Produkt ist nicht mehr verfügbar.

Produktalternative: 1122770000

EG-Series, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgNi 0,15 hauchvergoldet, Nennsteuerspannung: 24 V DC +15 % / -10 %, Dauerstrom: 5 A, Steckanschluss, Prüftaste vorhanden: Nein

Art.-Nr. 8216570000
Datenblatt herunterladen Produkt Downloads
Zubehör 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Steuerseite Lastseite Allgemeine Daten Isolationskoordination Anschlussdaten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
EG-Series, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgNi 0,15 hauchvergoldet, Nennsteuerspannung: 24 V DC +15 % / -10 %, Dauerstrom: 5 A, Steckanschluss, Prüftaste vorhanden: Nein
Best.-Nr.
8216570000
Art
RST EG7 24VDC
GTIN (EAN)
4008190190484
VPE
5 Stück
Lieferstatus
Abgekündigt
Datum der letzten Bestellung
/Date(1356908400000)/
Produktalternative
[1122770000](~/p/1122770000)

Abmessungen und Gewichte

Tiefe
62,5 mm
Tiefe (inch)
2,461 inch
Höhe
51 mm
Höhe (inch)
2,008 inch
Breite
10 mm
Breite (inch)
0,394 inch
Nettogewicht
31,8 g

Temperaturen

Lagertemperatur
-40 °C...60 °C
Betriebstemperatur
-25 ...60

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Steuerseite

Nennsteuerspannung
24 V DC +15 % / -10 %
Nennleistung
280 mW +20 % -10 %
Statusanzeige
LED grün

Lastseite

Nennschaltspannung
250 V AC
max. Schaltfrequenz bei Nennlast
0,1 Hz
max. Schaltstrom
8 A
Schaltspannung (AC), max.
250 V
Schaltspannung (DC), max.
250 V
min. Schaltleistung
10 mA @ 10 V
Einschaltstrom
8 A
Schaltleistung AC (ohmsch), max.
1250 VA
Schaltleistung DC (ohmsch), max.
120 W @ 24 V
Einschaltverzögerung
≤ 8 ms
Ausschaltverzögerung
≤ 6 ms
Schaltstrom, min.
10 mA
Kontaktausführung
1 Wechsler (AgNi 0,15 hauchvergoldet)
Elektrische Lebensdauer DC-Spule
> 2x105 (24Vdc, 1.1A, induktive Last) Schaltungen
Mechanische Lebensdauer
> 15 x 106 Schaltungen

Allgemeine Daten

Tragschiene
TS 32
TS 15
TS 35
Prüftaste vorhanden
Nein
Mechanische Schaltstellungsanzeige
Nein
Farbe
beige

Isolationskoordination

Bemessungsspannung
250 V
Verschmutzungsgrad
2
Überspannungskategorie
III
Kriech- und Luftstrecke Steuerseite - Lastseite
≥ 8 mm
Kriech- und Luftstrecke Eingang - Ausgang
≥ 8 mm
Spannungsfestigkeit Steuerseite - Lastseite
8 kV
Spannungsfestigkeit Eingang - Ausgang
4 kVeff
Stehstoßspannung
8 kV
Schutzart
IP20

Anschlussdaten

Leiteranschlusstechnik
Steckanschluss

Klassifikationen

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
