S2C-SMT 3.50/10/90LF 1.5SN BK BX

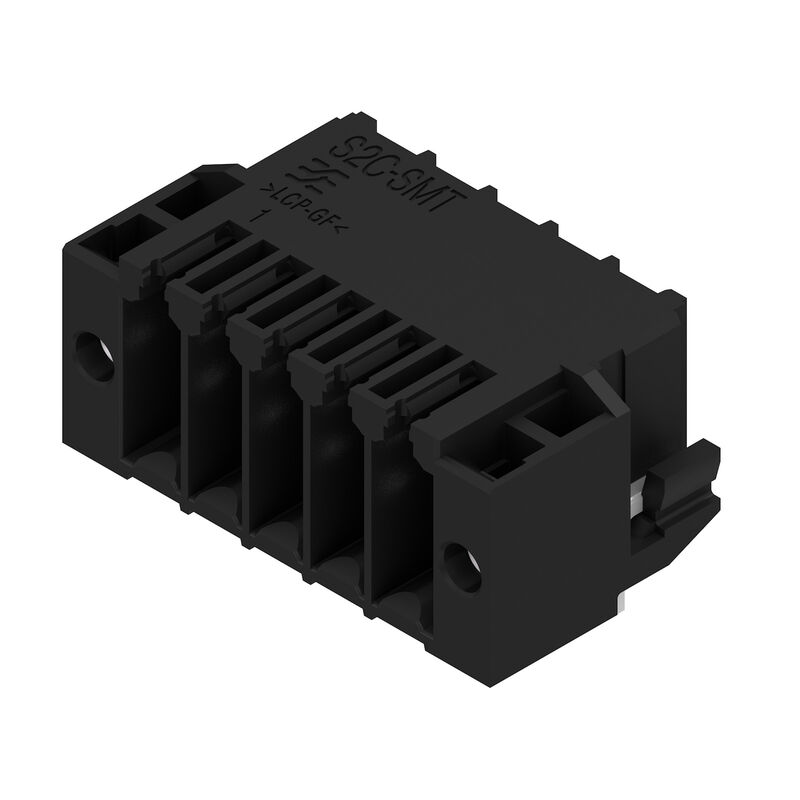

Obrázek výrobku
Podobné ilustraci
S2C-SMT 3.50/10/90LF 1.5SN BK BX

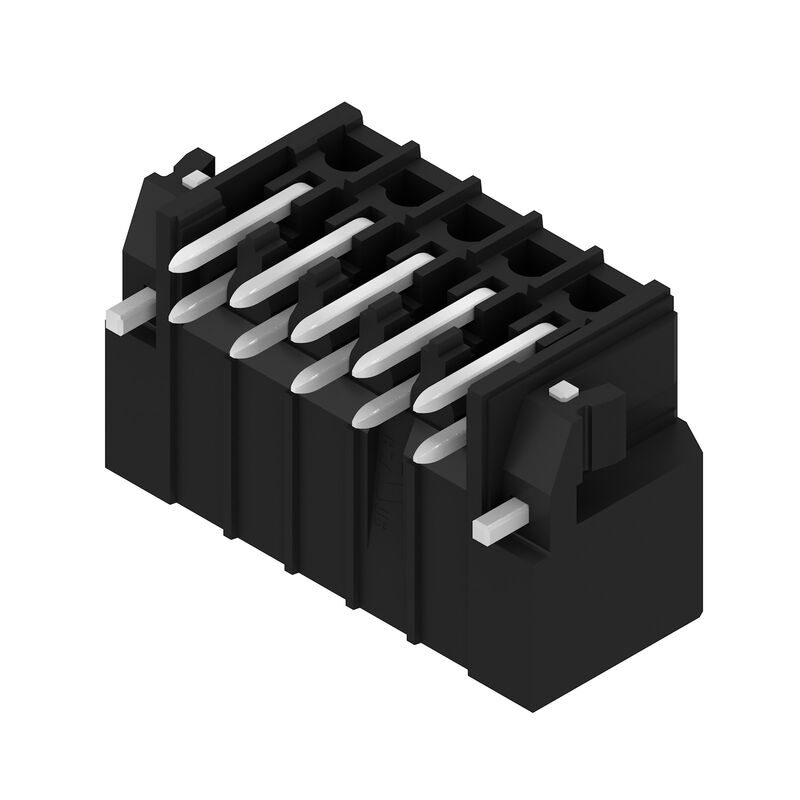

Obrázek výrobku
S2C-SMT 3.50/10/90LF 1.5SN BK BX
Dimensional drawing

S2C-SMT 3.50/10/90LF 1.5SN BK BX

Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 10, 90°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Box

ID výrobku 1289870000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Je protikusem 4 Příbuzné výrobky 22
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 10, 90°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Box
Číslo objednávky
1289870000
Typ
S2C-SMT 3.50/10/90LF 1.5SN BK BX
GTIN (EAN)
4050118083705
数量
72 ks
Údaje výrobku
IEC: 200 V / 13.4 A
UL: 150 V / 9.5 A
Balení
Box

Rozměry a hmotnosti

Hloubka
14,2 mm
Hloubka (v palcích)
0,559 inch
Výška
12,3 mm
Výška (v palcích)
0,484 inch
Nejvyšší nebo nejnižší verze
10,8 mm
Šířka
24,5 mm
Šířka (v palcích)
0,965 inch
Čistá hmotnost
4,155 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada B2C/S2C 3,50 - 2řadé
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Výstupní tvarovka
90°
Počet pólů
10
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
1,5 mm
Rozměry pájecích pinů
d = 1,0 mm
Osmiúhlý
Forrasztószem lyukátmérő (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Vnější průměr pájecí destičky
2,1 mm
Sablon nyílás átmérő
1,9 mm
L1 v mm
14 mm
L1 v palcích
0,551 "
Počet řad
1
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Může být kódováno
Ano
Zásuvná síla / pól, max.
5 N
Tažná síla / pól, max.
5 N

Údaje o materiálu

Izolační materiál
LCP GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIb
比較追跡指数（CTI）
≥ 175
Moisture Level (MSL)
1
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...5 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
2...5 µm Sn / 1...3 µm Ni
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
-120 °C
Teplotní rozsah, instalace, min.
-40 °C
Teplotní rozsah, instalace, max.
120 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
13,4 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
12 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
200 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
80 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s s 80 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
150 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
150 V
Jmenovitý proud (aplikační skupina B / CSA)
9,5 A
Jmenovitý proud (aplikační skupina C / CSA)
9,5 A
Jmenovitý proud (aplikační skupina D / CSA)
9,5 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
150 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Corrente nominale (Gruppo B / UL 1059)
9,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
9,5 A
Névleges áram (D felhasználási csoport/ UL 1059)
9,5 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
352 mm
Šířka VPE
136 mm
Výška VPE
25 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Odstupy mezi řadami: viz rozvržení otvorů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
