SAIB-M23-12P-ST-10M
SAIB-M23-12P-ST-10M

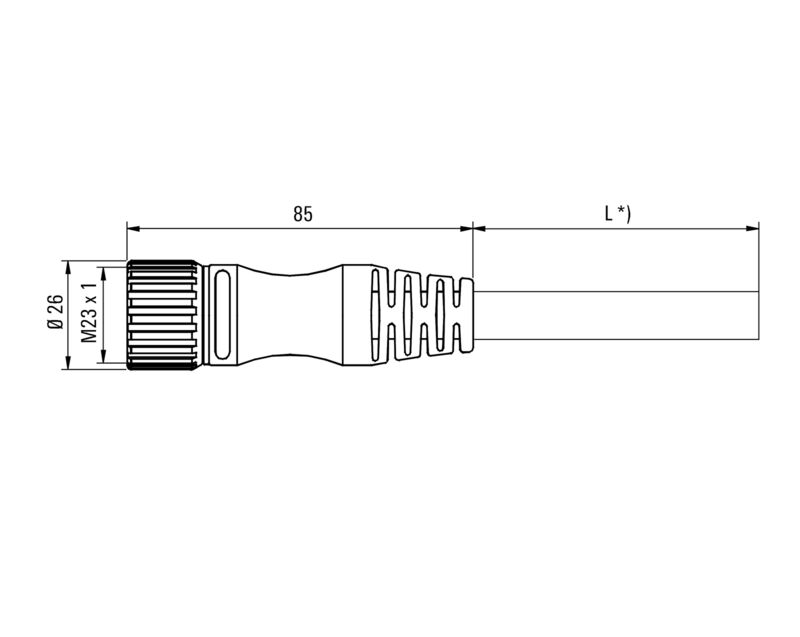

Габаритный чертеж
Straight socket
SAIB-M23-12P-ST-10M
Схема контактов
Socket
SAIB-M23-12P-ST-10M
Схема соединений

SAIB-M23-12P-ST-10M

Cable para sensores y actuadores, Abierto por un lado, M23, Rosca interior, Número de polos: 12, 10 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

№ продукта 1886441000
Загрузить спецификации Engineeringondersteuning
Аксессуары 2 Связанные продукты 5
Homologaciones Datos generales para pedido Dimensions et poids Conformidad medioambiental del producto Technical specifications for cable PB46 Общие технические данные Elektrische Eigenschaften General standards Conector izquierdo Conector derecho Product images Clasificaciones

Homologaciones

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E486077

Datos generales para pedido

Версия
Cable para sensores y actuadores, Abierto por un lado, M23, Rosca interior, Número de polos: 12, 10 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Заказ №
1886441000
Тип
SAIB-M23-12P-ST-10M
GTIN (EAN)
4032248491704
Qty.
1 items

Dimensions et poids

Poids net
897 g

Conformidad medioambiental del producto

Состояние соответствия RoHS
Conforme con exención
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technical specifications for cable

Возможно использование с троссом для протяжки
Yes
Галогены
Nein
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
10 m
Изоляция
TPM
Количество контактов
12
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
21198 (80 °C / 300 V)
Наружный диаметр
7.7 mm ± 0.3 mm
Облучение с перекрестными связями
No
Поперечное сечение (печать/онлайн)
3 x 0.75 mm² + 8 x 0.34 mm²
Прочность при кручении
0 °/m
Радиус изгиба мин., изменяющийся
10 x cable diameter
Стойкость к сварочным искрам
No
Устойчивые к каплям сварочного металла
No
Цвет оболочки
black
Цветовая кодировка
white
green
Green/yellow
yellow
grey
pink
red
black
violet
blue
brown
Циклы сгиба
2 Mio
Экранированный
No

PB46 Общие технические данные

LED
Нет
Версия стороны подключения
  • Сторона подключения:
    1
  • Соединительная резьба:
    M23
  • Вид контакта:
    Гнездо
  • Тип резьбы:
    Vnitřní závit
  • Směr výstupu:
    straight
Вид защиты
IP67
Диапазон температур корпуса
-25…+80 °C
Исполнение
Buchse, gerade
Материал резьбового кольца
Zinkdruckguss
Момент затяжки
M23: 2,5 Nm
Номинальное напряжение
120 V
Номинальный ток
8 A
Основной материал корпуса
PUR
Поверхность контакта
Gold-plated
соединено перемычкой
No
Соединительная резьба
M23
Inner thread
Сопротивление изоляции
1012 Ω
Степень загрязнения
2
Сторона соединения, версия 1
M23, Socket, Inner thread, straight
Циклы коммутации
≥ 50

Elektrische Eigenschaften

Номинальное напряжение
120 V
Сопротивление изоляции
1012 Ω

General standards

Сертификат № (cURus)
E486077

Conector izquierdo

Штекер левый
IP67, contacto hembra, recto, Plástico, no apantallado

Conector derecho

Штекер правый
extremo conductor libre

Product images

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
