SAIE-M12B-8S-H6.75TL
A kép illusztráció
SAIE-M12B-8S-H6.75TL

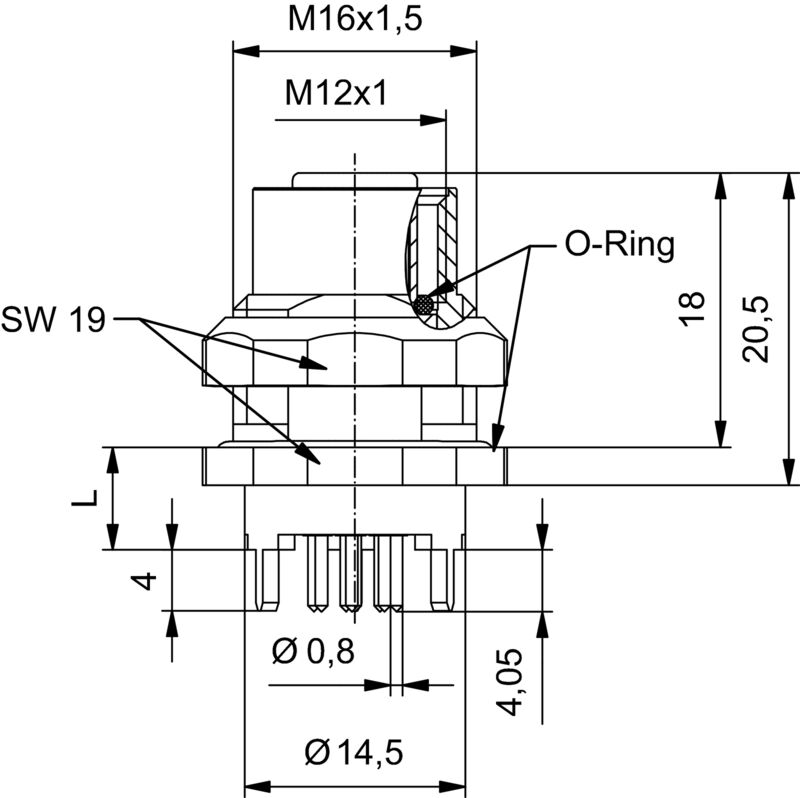

Méretrajz
SAIE-M12B-8S-H6.75TL

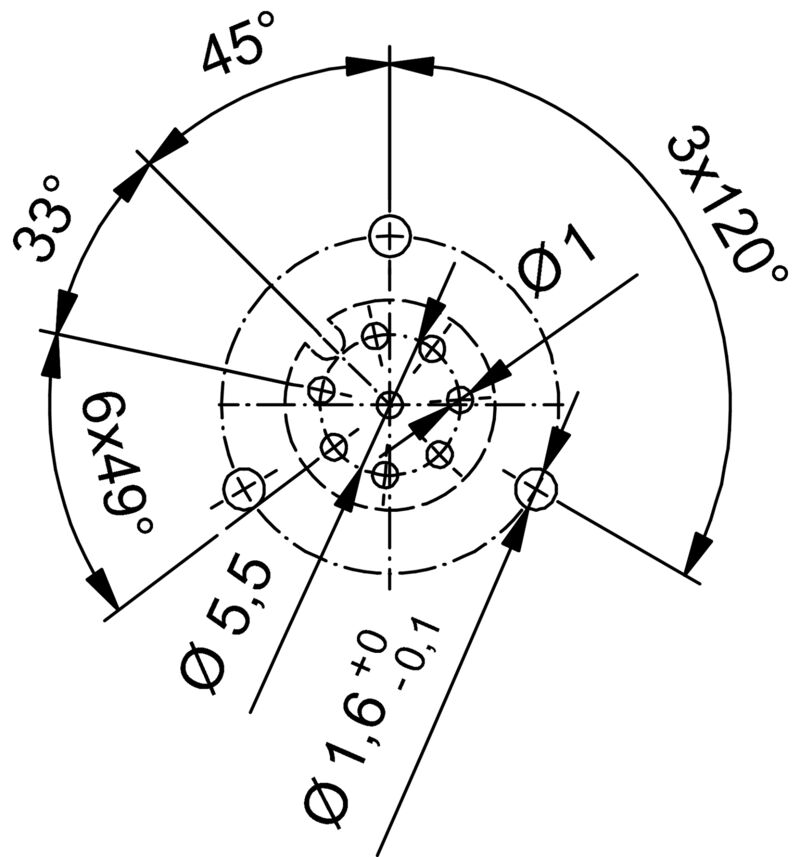

DPS design
SAIE-M12B-8S-H6.75TL
Pole scheme
M12 = A-coded

SAIE-M12B-8S-H6.75TL

Beépített dugók, M12, Felerősítő menet: M 16, Pólusszám: 8, Sodrat / kábelhossz:

Cikkszám 2421940000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 45
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Dugaszoló NYÁK-csatlakozók műszaki adatai Általános információk Anyagjellemzők Rendszerparaméterek Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
Beépített dugók, M12, Felerősítő menet: M 16, Pólusszám: 8, Sodrat / kábelhossz:
Rendelési szám
2421940000
Típus
SAIE-M12B-8S-H6.75TL
GTIN (EAN)
4050118430660
Qty.
10 Darab

Méretek és tömegek

Nettó tömeg
20 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dugaszoló NYÁK-csatlakozók műszaki adatai

Boîtier
M12 aljzat
Codage
A kódolású
Housing surface
nikkelezett
Nombre de pôles
8
Przyłącze ekranu
Igen
Rögzítőmenet
M16
Tipo di montaggio
Hátlapi rögzítés
設置高さ
6,75 mm
Nominal voltage
30 V
Rated voltage
250 V (4 pólusú) / 60 V (5 pólusú) / 30 V (8 pólusú)
Névleges áram
2 A
Névleges áram
4 A (5 pólusú)/ 2 A (8 pólusú)
Hőmérsékleti tartomány
-30…80 °C
IP67
Érintkező felület
Au (arany)
Ház fő anyaga
CuZn
nikkelezett
Csatlakozási menet
M12
Meghúzási nyomaték
M12: 0,8 Nm
Felerősítő menet
M 16
Meghúzási nyomaték
  • max.:
    1,2 Nm
Rögzítési nyomatéktartomány
1.2 Nm
Felszerelés NYÁK-ra
THT 용접 결선
Szigetelési ellenállás
100 MΩ
Szennyezés súlyossága
3 (2 a tömített részen belül)
Dugaszolási ciklusok
≥ 100
Érintkező anyaga
Cu-ötvözet
Záróanya anyaga
Nikkelezett CuZn
Peremes szerelésű ház anyaga
Nikkelezett CuZn

Általános információk

Pólusszám
8
Ház fő anyaga
CuZn
nikkelezett
Csatlakozási menet
M12
Érintkező anyaga
Cu-ötvözet
Érintkező felület
Au (arany)
Felszerelés típusa
Hátlapi rögzítés
IP67
Dugaszolási ciklusok
≥ 100

Anyagjellemzők

Kontaktmaterial
Cu-ötvözet
Érintkező felület
Au (arany)

Rendszerparaméterek

Montage auf der Leiterplatte
THT-forrasztott csatlakozás
IP67
Ciclos de enchufado
≥ 100
Isolationswiderstand
100 MΩ
Nombre de pôles
1
Number of poles
8

Besorolások

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
