SAIL-M12BW-5-3LW3.0TP
SAIL-M12BW-5-3LW3.0TP
Maßzeichnung
Socket
SAIL-M12BW-5-3LW3.0TP
Polbild
M12 = A-coded
SAIL-M12BW-5-3LW3.0TP

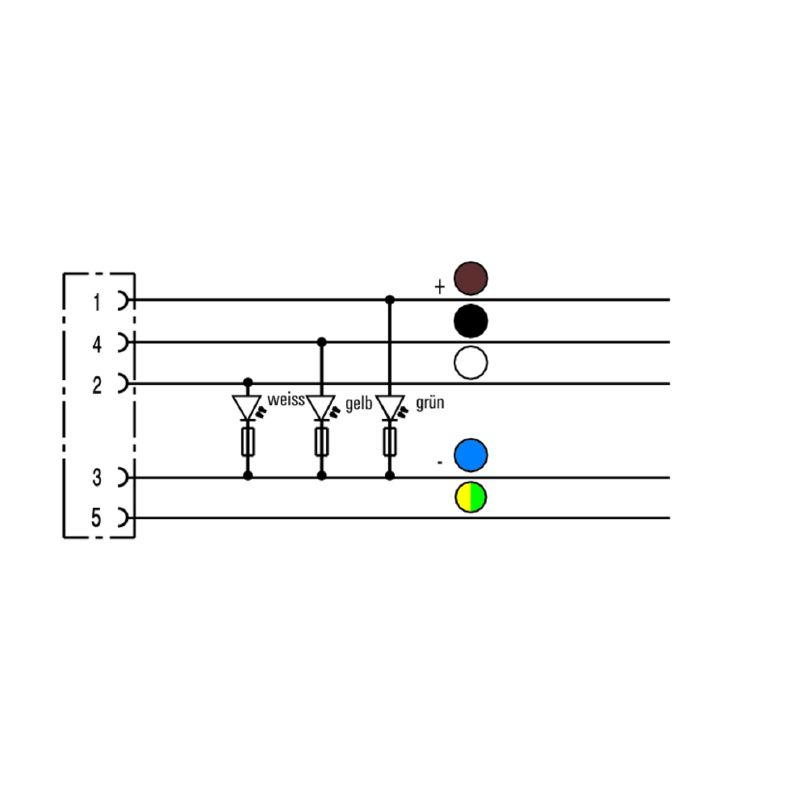

Schaltbild

SAIL-M12BW-5-3LW3.0TP

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 3 m, Buchse, gewinkelt, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1022930300
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 7 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 5, 3 m, Buchse, gewinkelt, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1022930300
Art
SAIL-M12BW-5-3LW3.0TP
GTIN (EAN)
4032248737376
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
117 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technische Daten Kabel

Antal poler
5
Configurable cable length
Nein
Couleur de la gaine
schwarz
Halogén
Nein
Isolamento
PP
Longueur du câble
3 m
Odporność na iskry spawalnicze
Ja
Outside diameter
5.1 mm ± 0.2 mm
Sieciowane radiacyjnie
Nein
Säker mot svetsstänk
Ja
Temperaturområde, fast lagd
-40...105 °C
Temperaturområde, rörligt
-30...105 °C
Utilisation sur chaîne porte-câbles
Ja
Zewnętrzna okładzina zgodnie z UL AWM style
20233 (80 °C / 300 V)
árnyékolt
Nein
Érkeresztmetszet
0,34 mm²
Прочность при кручении
360 °/m
Цветовая кодировка
braun
weiß
blau
schwarz
grün / gelb
加速
5 m/s²
曲げ半径、最小、定置
4 x Kabeldurchmesser
曲げ半径、最小、移動
7,5 x Kabeldurchmesser
구부림 주기
10 Mio
속도
200 m/s
외피 재질
PUR

Allgemeine Technische Daten

Anschlussgewinde
M12
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Ausführung
Buchse, gewinkelt
Codierung
A-codiert
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Ja
Material Gewindering
Zinkdruckguss
Nennspannung
24 V
Nennstrom
4 A
Schutzart
IP67
IP68
im verschraubten Zustand
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Insulation resistance
108 Ω
Nennspannung
24 V

Allgemeine Standards

Connector standard
IEC 61076-2-101

Normen

Conector norma
IEC 61076-2-101

Stecker links

Stecker links
M12, A-codiert, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff, LED, ungeschirmt

Stecker rechts

Stecker rechts
freies Leiterende

Produktbilder

Bildüberschrift-06
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
