SAIL-M12GM12G-4-3LR1.5TOV
Product image
SAIL-M12GM12G-4-3LR1.5TOV
Detailed drawing
SAIL-M12GM12G-4-3LR1.5TOV
Detailed drawing
Male, straight

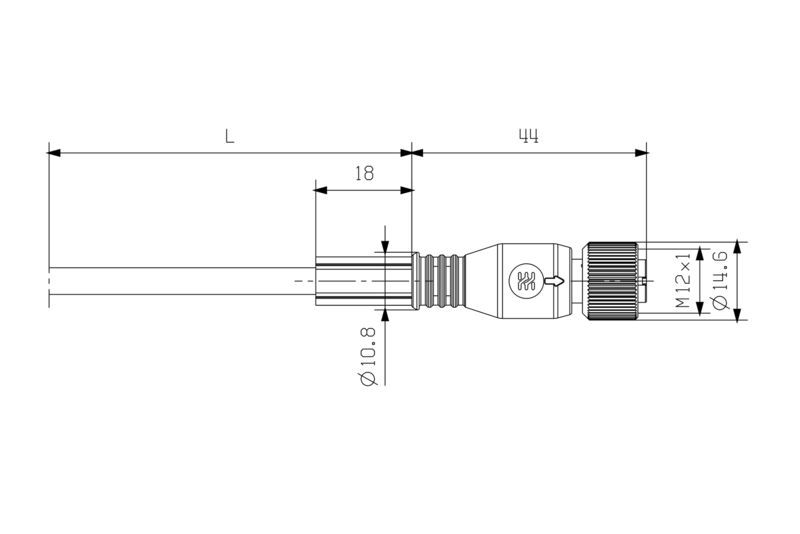

SAIL-M12GM12G-4-3LR1.5TOV
Dimensioned drawing
SAIL-M12GM12G-4-3LR1.5TOV
Pole scheme
Pin
SAIL-M12GM12G-4-3LR1.5TOV
Pole scheme
Socket
SAIL-M12GM12G-4-3LR1.5TOV
Wiring diagram
SAIL-M12GM12G-4-3LR1.5TOV
The ideal tool: Screwty ® with torque function
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-4-3LR1.5TOV

Концентратор сигналов, контрольная линия, M12/M12, Количество контактов : 4, 1.5 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Да, Материал оболочки: Полиуретан, Галогены: Да

Product ID 2812570150
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 6 Verwante producten 11
Сертификаты Основные данные для заказа Mått och vikter Экологическое соответствие изделия Technical specifications for cable General technical data Electrical properties General standards Conector izquierdo Conector derecho Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UL)
E307231

Основные данные для заказа

Version
Концентратор сигналов, контрольная линия, M12/M12, Количество контактов : 4, 1.5 m, Вилка, прямая - Гнездо, прямое, Экранированный: Нет, LED: Да, Материал оболочки: Полиуретан, Галогены: Да
Order No.
2812570150
Type
SAIL-M12GM12G-4-3LR1.5TOV
GTIN (EAN)
4064675429975
Förp.
1 items

Mått och vikter

Nettovikt
150 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
bd63baef-8092-4596-90c7-5b4daa22710b

Technical specifications for cable

Bending cycles
10 Mio
Bending radius, min., moving
7.5 x cable diameter
Bending radius, min., stationary
4 x cable diameter
Cable length
1,5 m
Colour coding
brown
blue
black
white
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10995 (80 °C / 300 V)
Halogen
Yes
Irradiation crosslinked
No
LABS-free
Yes
Number of poles
4
Outer cladding in accordance with UL AWM style
20233 (80 °C / 300 V)
Outside diameter
4.9 mm ± 0.2 mm
Resistant to welding beads
Yes
Sheath material
PUR
Sheathing colour
orange
Shielded
No
Suitable for cable carriers
Yes
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Welding spark resistance
Tak

General technical data

AF size
12 mm
Coding
A-coded
Connection thread
M12 / M12
Contact surface
vergoldet
LED
Yes
Nominal current
4 A
Nominal voltage
250 V
Protection degree
IP65
IP66
IP67
IP68
when screwed in
Temperature range of housing
-25…+85 °C
Tightening torque
M12: 0,8 - 1,2 Nm
Version
핀, 직선형 - 소켓, 직선형

Electrical properties

Nominal voltage
250 V

General standards

Certificate No. (UL)
E307231

Conector izquierdo

Plug left
conector, M12, Con codificación A, Número de polos: 4, contacto macho, recto, no apantallado

Conector derecho

Plug right
conector, M12, Con codificación A, Número de polos: 4, contacto hembra, recto, LED rojo, amarillo, verde, no apantallado

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
