SAIL-M12GM12W-3-10UGE
SAIL-M12GM12W-3-10UGE
Detailzeichnung
Male, straight
SAIL-M12GM12W-3-10UGE
Maßzeichnung
Angled socket
SAIL-M12GM12W-3-10UGE
Polbild
Male
SAIL-M12GM12W-3-10UGE
Polbild
Socket
SAIL-M12GM12W-3-10UGE
Schaltbild
Schaltbild

SAIL-M12GM12W-3-10UGE

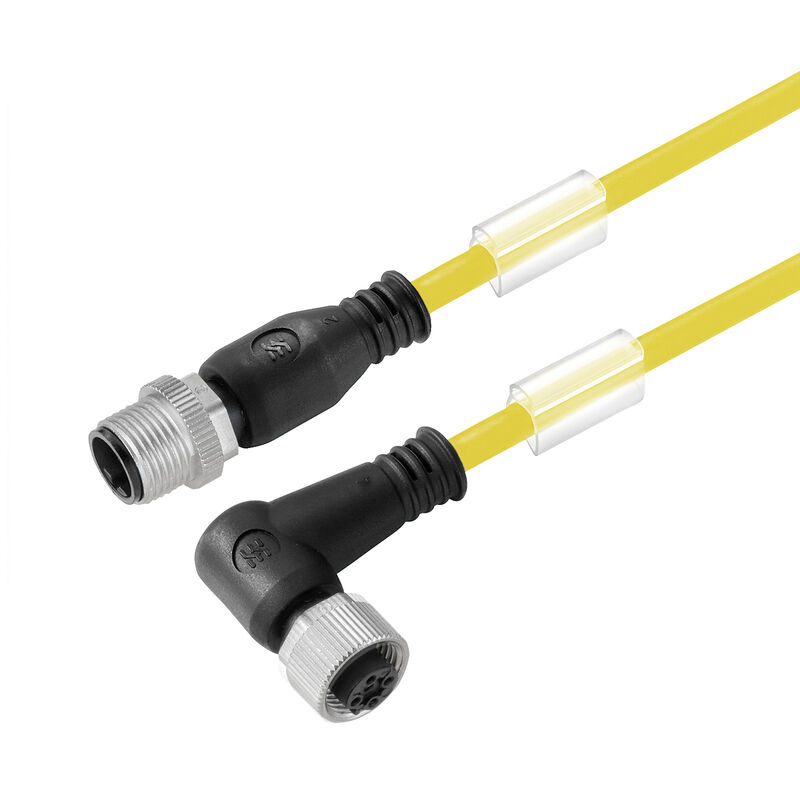

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 10 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1093051000
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 7 Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 10 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
1093051000
Art
SAIL-M12GM12W-3-10UGE
GTIN (EAN)
4032248865383
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
280 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Außendurchmesser
4.3 mm ± 0.2 mm
Böjradie min, rörlig
10 x Kabeldurchmesser
Bending radius, min., stationary
5 x Kabeldurchmesser
Biegezyklen
5 Mio
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Ekranowane
Nein
Farbcodierung
braun
blau
schwarz
Flammwidrigkeit
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Geschwindigkeit
5 m/s
Halogenki
Nein
Hydrolyse- und mikrobenbeständig
Ja
Konfigurierbare Kabellänge
Ja
Kábelhossz
10 m
Köpeny színe
gelb
LABS-frei
Ja
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelmaterial
PUR
Polzahl
3
Przyspieszenie
5 m/s²
Resistenza agli olii
gemäß IEC 60811:404
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-40...80 °C
Torsionsfestigkeit
360 °/m
Torsionslänge
1 m
Изоляция
PP
케이블 캐리어에 적합
Ja
코어 단면적
0.34 mm²

Allgemeine Technische Daten

Anschlussgewinde
M12 / M12
Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Ausführung
Stift, gerade – Buchse, 90°
Codierung
A-codiert
gebrückt
Nein
Gehäusebasismaterial
PUR
Isolationswiderstand
108 Ω
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Messing, vernickelt
Nennspannung
250 V
Nennstrom
4 A
Schock- und Vibrationssicher gemäß
Abschnitt B
Schutzart
IP67
IP68
Vollständig montiert
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
250 V

Allgemeine Standards

Connector standard
IEC 61076-2-101

Normen

Conector norma
IEC 61076-2-101
Resistencia a vibraciones e impactos conforme a
Abschnitt B

Stecker links

Stecker links
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M12, A-codiert, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff, ungeschirmt

Produktbilder

Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
