SAIL-M12WM12G-5B-3.0U
SAIL-M12WM12G-5B-3.0U
Габаритный чертеж
Male, angled
SAIL-M12WM12G-5B-3.0U
Детальный чертеж
Straight socket
SAIL-M12WM12G-5B-3.0U
Схема контактов
Male
SAIL-M12WM12G-5B-3.0U
Схема контактов
M12, socket, B-coded
SAIL-M12WM12G-5B-3.0U
Схема соединений

SAIL-M12WM12G-5B-3.0U

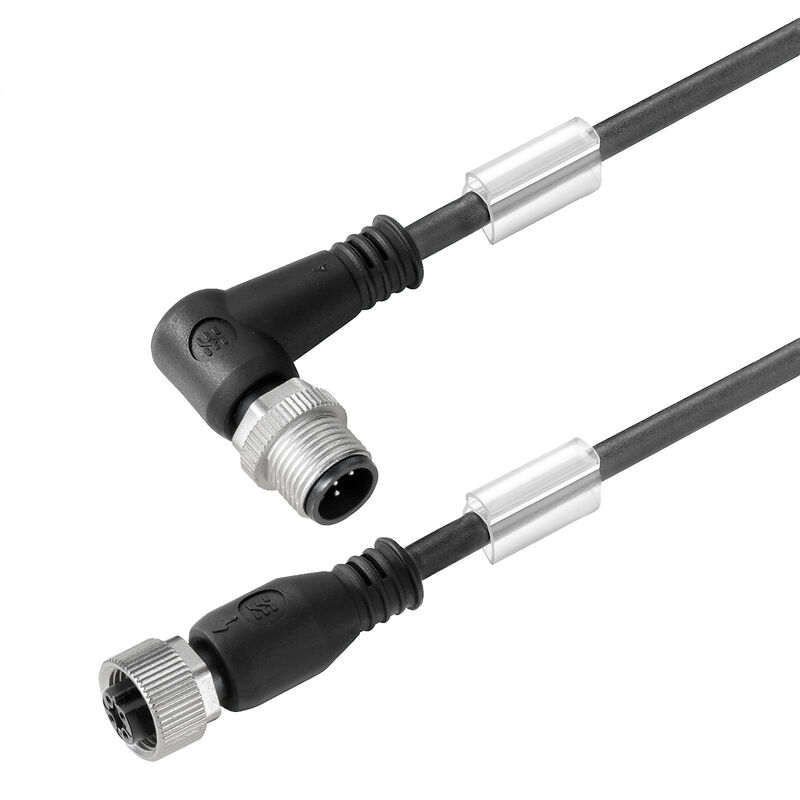

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 3 m, Вилка, угловая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1057890300
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Аксессуары 7 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Общие стандарты Стандарты Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Основные данные для заказа

Версия
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 3 m, Вилка, угловая - Гнездо, прямое, Экранированный: Нет, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
1057890300
Тип
SAIL-M12WM12G-5B-3.0U
GTIN (EAN)
4032248798551
Кол.
1 Штука

Размеры и массы

Масса нетто
133 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Accélération
5 m/s²
Apto para cadena de arrastre
Да
Blindé
Нет
Color de revestimiento
черный
Halogène
Нет
Hydrolys- och mikrobresistent
Да
Isolation
PP
Konfigurowalna długość kabla
Нет
Longitud de cable
3 m
Materiał płaszcza
Полиуретан
Nie zawiera LABS
Да
Number of wires
5
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Prędkość
3,33 m/s
Raggio di curvatura min., fisso
5 x диаметр кабеля
Rayon de courbure, mobile
10 x диаметр кабеля
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Resistencia al aceite
Да
Sección del conductor
0,34 mm²
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-50...80 °C
Длина скручивания
1 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Количество контактов
5
Комбинированный кабель
Нет
Наружный диаметр
4.7 mm ± 0.15 mm
Облучение с перекрестными связями
Нет
Прочность при кручении
180 °/m
Стойкость к сварочным искрам
Нет
Устойчивые к каплям сварочного металла
Нет
Цветовая кодировка
коричневый
белый
синий
черный
серый
Циклы изгиба при скручивании
> 5 Mio.
구부림 주기
12 млн

PB46 Общие технические данные

LED
Нет
Диапазон температур корпуса
-25…+85 °C
Исполнение
Вилка, угловая - Гнездо, прямое
Кодировка
B-кодировка
Материал резьбового кольца
Цинковое литье под давлением
Момент затяжки
M12: 0,8–1,2 Нм
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
позолоченный
соединено перемычкой
Нет
Соединительная резьба
M12/M12
Сопротивление изоляции
108 Ом
Степень загрязнения
3
Степень защиты
IP65
IP66
IP67
IP68
когда ввинчен
IP69
Стойкость к ударам и вибрации согласно
Раздел B
Циклы коммутации
≥ 100

Электрические свойства

Номинальное напряжение
60 V
Сопротивление изоляции
108 Ом

Общие стандарты

Conector norma
IEC 61076-2-101
N.º de certificado (cULus)
E307231

Стандарты

Conector norma
IEC 61076-2-101
Resistencia a vibraciones e impactos conforme a
Раздел B

Вилка левосторонняя

Штекер левый
M12, B-кодировка, IP69, штыревой контакт, угловой 90°, Пластмасса, неэкранированный

Вилка правосторонняя

Штекер правый
M12, B-кодировка, IP69, розеточный контакт, прямой, Пластмасса, неэкранированный

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
