Tulajdonságok
| Verzió | Remote I/O terepi busz csatlakozó, IP20, Ethernet, Modbus/TCP |
| Rendelési szám | 2476450000 |

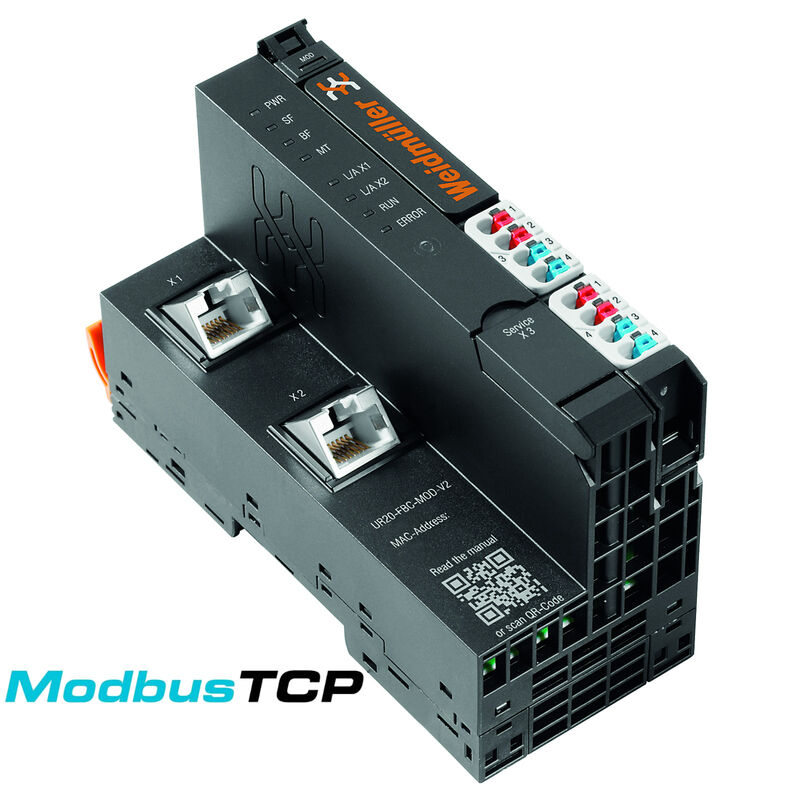

| Típus | UR20-FBC-MOD-TCP-V2 |
| EAN | 4050118487367 |
| Qty. | 1 Darab |
| Mélység | 76 mm |
| Mélység (coll) | 2,992 inch |
| Magasság | 120 mm |
| Magasság (coll) | 4,724 inch |
| Szélesség | 52 mm |
| Szélesség (coll) | 2,047 inch |
| Rögzítési méret - magasság | 128 mm |
| Nettó tömeg | 223 g |
| Tárolási hőmérséklet | -40 °C ... +85 °C |
| Üzemi hőmérséklet | -20 °C ... +60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 98e19a7e-033b-4e68-93e3-c47b30de875e |
| Csatlakozás típusa | PUSH IN |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,14 mm² |
| Vezeték keresztmetszet, finomsodratú, max. (AWG) | AWG 16 |
| Vezeték keresztmetszet, finomsodratú, min. (AWG) | AWG 26 |
| Vezeték keresztmetszet, tömör, max. | 1,5 mm² |
| Vezeték keresztmetszet, tömör, max. (AWG) | AWG 16 |
| Vezeték keresztmetszet, tömör, min. | 0,14 mm² |
| Vezeték keresztmetszet, tömör, min. (AWG) | AWG 26 |
| Levegő páratartalma (szállítás) | 10% - 95%, páralecsapódás nélkül, DIN EN 61131-2 szerint |
| Levegő páratartalma (tárolás) | 10% - 95%, páralecsapódás nélkül, DIN EN 61131-2 szerint |
| Levegő páratartalma (üzemeltetés) | 10% - 95%, páralecsapódás nélkül, DIN EN 61131-2 szerint |
| Levegőnyomás (szállítás) | 1013 hPa (0 m magasság) 700 hPa-ig (3000 m magasság) DIN EN 61131-2 szerint |
| Levegőnyomás (tárolás) | 1013 hPa (0 m magasság) 700 hPa-ig (3000 m magasság) DIN EN 61131-2 szerint |
| Levegőnyomás (üzemeltetés) | ≥ 795 hPa (magasság ≤ 2000 m) DIN EN 61131-2 szerint |
| Rezgésálló |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm-es amplitúdó IEC 60068-2-6 szerint
8,4 Hz ≤ f ≤ 150 Hz: 1 g gyorsulás IEC 60068-2-6 szerint |
| Szennyezés súlyossága | 2 |
| Sín | TS 35 |
| Túlfeszültség kategória | II |
| UL 94 éghetőségi osztály | V-0 |
| Vizsgálati feszültség | 500 V |
| Ütés | 15 g 11 ms-ig, félszinuszos hullám, IEC 60068-2-27 szerint |
| Potenciálbetáplálás |
24 V DC +20 %/ -15 %
a rendszerbuszon keresztül |
| Tápfeszültség kimenetekhez | 24 V DC +20 %/ -15 % |
| Tápfeszültség rendszer és bemenetek | 24 V DC +20 %/ -15 % |
| Tápáram a rendszer számára, max. | 4 A |
| Tápáram ehhez: IIN (bemenő áram út) |
|
| Tápáram ehhez: IIN (bemenő áram út) , max. | 10 A |
| Tápáram ehhez: IOUT (kimenő áram út) |
|
| Tápáram ehhez: IOUT (kimenő áram út) , max. | 10 A |
| Áramfelvétel I-tőlrendsz., típ. | 112 mA |
| Csatlakozás módja | 2 x RJ45 csatlakozó |
| Diagnosztikai adat | 1 024 Byte |
| Folyamatadatok | 1 kByte |
| Interfész | u-remote rendszerbusz |
| Konfiguráció interfész | Micro USB 2.0 |
| max. modulszám | 64 |
| Modul típusa | Gyűjtősín csatlakozó |
| Paraméter adat | 1 024 Byte |
| Rendszerbusz átviteli sebessége, max. | 48 Mbit/s |
| Terepi busz interfész |
Full / Half Duplex
Auto MDI/X Autonegotiation |
| Terepi busz protokoll | Modbus/TCP |
| Terepi busz átviteli sebessége, max. | 100 Mbit/s |
| Approval/Certificate/Document of Conformity |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [WI13ATEX0002 Power Calc](https://mdcop.weidmueller.com/mediadelivery/asset/900_216512) |
| Engineering Data |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54793)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) [Quick start guide -- Modbus - Understanding Coils and Register](https://mdcop.weidmueller.com/mediadelivery/asset/900_246227) [Application notes -- Measuring higher voltages and currents with u-remote](https://mdcop.weidmueller.com/mediadelivery/asset/900_306180) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2476450000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2476450000&norm=0) |
| Product Change Notification | [Release-Notes - Firmware and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_49681) |
| Software |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377) [Firmware -- Archiv Firmware files Modbus V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68274) [Firmware -- Current Firmware file Modbus V2 coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_68275) [Driver -- USB driver](https://mdcop.weidmueller.com/mediadelivery/asset/900_88417) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| User Documentation |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) [MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286) [MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 9.0 | EC001603 |
| ECLASS 9.0 | 27-24-26-07 |
| ECLASS 9,1 | 27-24-26-07 |
| ECLASS 10.0 | 27-24-26-07 |
| ECLASS 11.0 | 27-24-26-07 |
| ECLASS 12.0 | 27-24-26-07 |
| ECLASS 13.0 | 27-24-26-07 |
| Jóváhagyások |                   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E141197 |
| Tanúsítvány száma (EAC) | E223527 |
