Tulajdonságok
| Változat | Túlfeszültség-levezető, Kisfeszültség, telekommunikációs érintkezővel, Single-phase |
| Rendelési szám | 1351580000 |

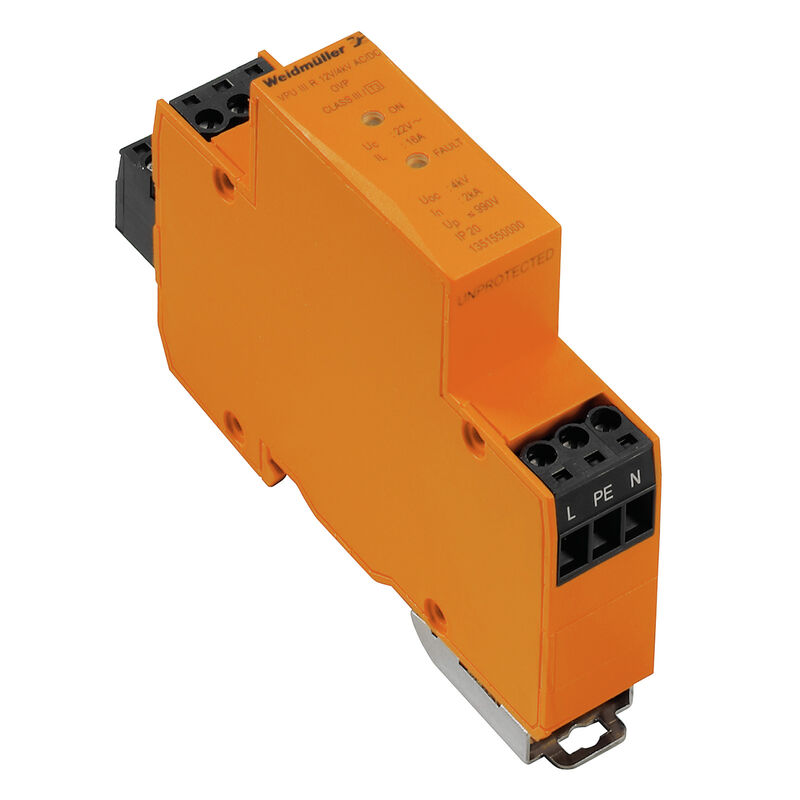

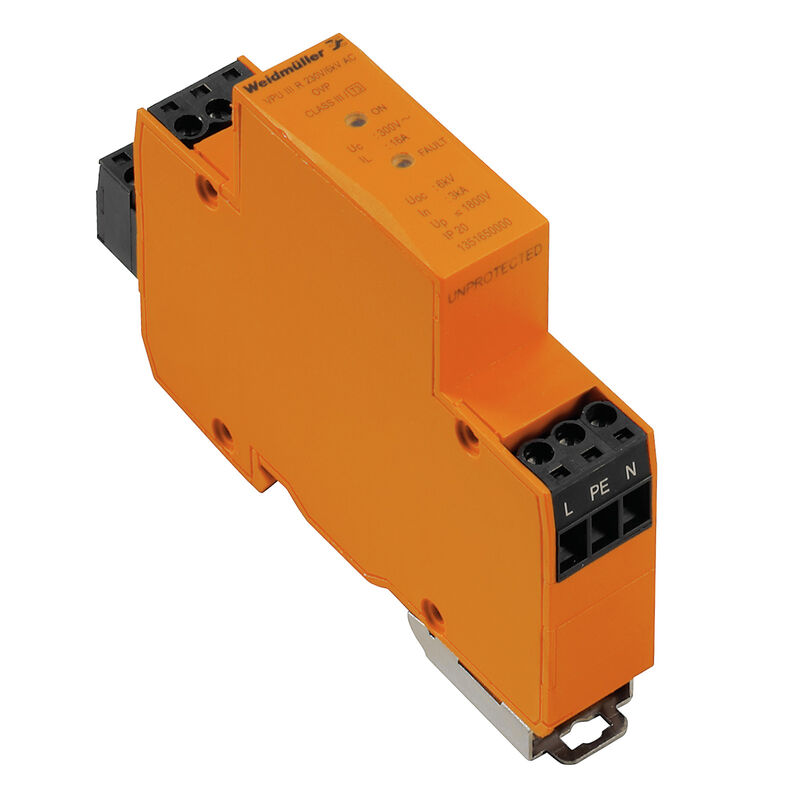

| Típus | VPU III R 24V/4KV AC/DC |
| GTIN (EAN) | 4050118158557 |
| Qty. | 1 Darab |
| Mélység | 71,5 mm |
| Mélység (coll) | 2,815 inch |
| Magasság | 102 mm |
| Magasság (coll) | 4,016 inch |
| Szélesség | 18 mm |
| Szélesség (coll) | 0,709 inch |
| Nettó tömeg | 84 g |
| Tárolási hőmérséklet | -40 °C...70 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 5 - 95% rel. humidity |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, max. | 1,5 mm² |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, min. | 0,2 mm² |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csupaszolási hossz | 5 mm |
| Max. nyomaték | 0,5 Nm |
| Kivitel |
Installációs ház; 1 modulos
Insta IP 20 |
| Optikai működésjelzés |
Zöld LED = OK
LED piros = levezető meghibásodott csere |
| Szegmens | Teljesítményelosztás |
| Szín | narancssárga |
| Sín | TS 35 |
| UL 94 éghetőségi osztály | V-0 |
| Változat | telekommunikációs érintkezővel |
| Védelmi osztály | IP20 |
| Üzemi magasság | ≤ 3000 m |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | II |
| Biztosíték | 16 A |
| Energia koordináció (≤10 m) |
II. típus
III. típus |
| Feszültség típusa | AC/DC |
| Jelzőérintkező | 250 V 10 A 1 NC |
| Kisfeszültségű hálózat | Single-phase |
| Kombinált impulzus, UOC | 4 kV |
| Követelmény kategória az IEC 61643-11 szerint | III. típus |
| Követelmény osztály az EN 61643-11 szerint | T3 |
| Max. folytonos feszültség, Uc (AC) | 32 V |
| Max. folytonos feszültség, Uc (DC) | 42 V |
| Névleges feszültség (AC) | 24 V |
| Névleges feszültség (DC) | 32 V |
| Névleges áram, IN | 16 A |
| PE-vezeték áram IPE | 30 µA |
| Pólusszám | 1 |
| Rövid idejű túlfeszültség (feszültségcsúcs) – TOV | 46 V |
| Rövidzárlati terhelhetőség ISCCR | 1,5 kA |
| Szabványok |
IEC 61643-11
EN 61643-11 |
| Szivárgási áram U feszültségnéln | 30 µA |
| Villamos hálózati frekvencia 250 Vmax feszültségnél | 50...60 Hz |
| Válaszidő | ≤ 100 ns |
| Védettségi szint, Up I áramnálN (L/N-PE) | ≤ 0,9 kV |
| Csupaszolási hossz | 7 mm |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csupaszolási hossz, névleges csatlakozás | 7 mm |
| Meghúzási nyomaték, min. | 0,4 Nm |
| Meghúzási nyomaték, max. | 0,5 Nm |
| Rögzítési tartomány, névleges csatlakozás | 2,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték keresztmetszet, tömör, min. | 0,13 mm² |
| Vezeték keresztmetszet, tömör, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. | 0,5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 2,5 mm² |
| Feszültség típusa | AC/DC |
| Pólusszám | 1 |
| Védelmi osztály | IP20 |
| Szín | narancssárga |
| Időköz | 5 év |
| Approval/Certificate/Document of Conformity | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86281) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61308) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1351580000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1351580000) |
| Tender specification |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| User Documentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35657) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9,1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Hosszspecifikáció | Túlfeszültség-védelem a III. osztály szerint, az IEC 61643-11, EN61643-11:2013 követelményeivel összhangban. A levezető túlfeszültség-védelemként működik és az IEC 61643-12 szabványnak megfelelően használható. A levezető a védendő berendezés közelében kerül elhelyezésre, egy standard telepítő/elosztó házba. A VPU III R 24 V földelt a fázis és a nullavezeték között. Termikus leválasztó készülékkel a varisztoron. Ha a védelem már nem áll rendelkezésre, a LED-ek színe zöldről pirosra vált. A működési állapotot szintén egy feszültségmentes jelzőérintkező (nyitóérintkező) mutatja. Névleges feszültség: 24 VAC/DC In/max (8/20 µs): 2 kA védelmi szint < 0,89 kV terhelőáram Il: 16 A telekommunikációs kimenet: nyitó érintkező: 250 V/0,5 A 48 VDC/0,1 A Típus: Weidmüller VPU III R 24 V Rendelési szám 1351580000 vagy azzal egyenértékű |
| Rövid specifikáció | III. osztályú levezető, Uoc: 4 kA, 24 V AC/DC villamos hálózati rendszerekhez. Védelmi szint < 0,89 kV. Távfigyelmeztetéssel Típus: Weidmüller VPU III R 24 V/4 kV Rendelési szám 1351580000 vagy azzal egyenértékű |
| Jóváhagyások |   |
| ROHS | Megfelel |
