Adatlap letöltése

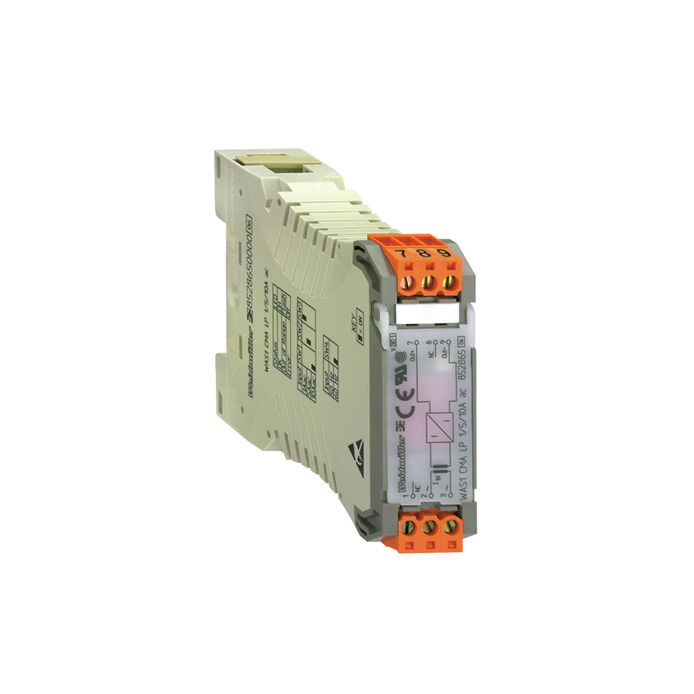

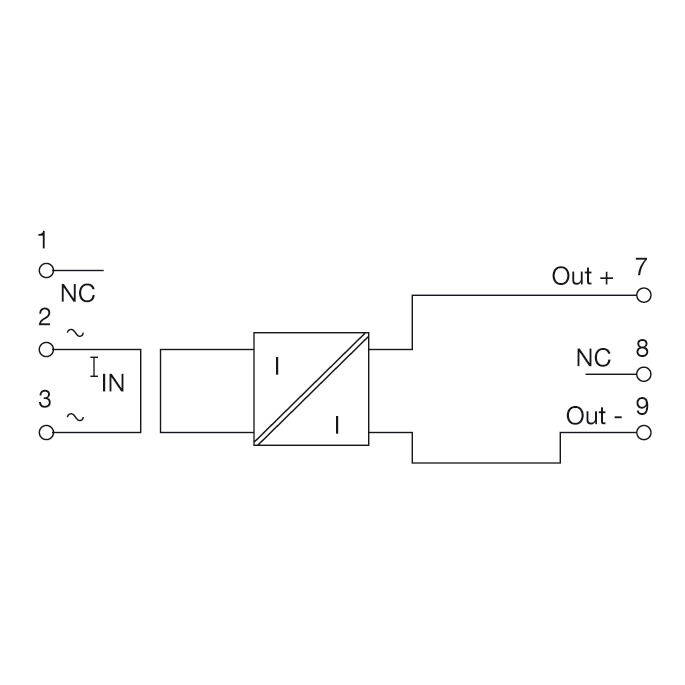

WAS1 CMA LP 1/5/10A AC

Áramfelügyelet, Bemenő áram: 0...1 A AC/ 0...5 A AC/ 0...10 A AC, Output : 4-20 mA, (loop powered)

Cikkszám 8528650000

Tulajdonságok

Általános rendelési adatok

Verzió	Áramfelügyelet, Bemenő áram: 0...1 A AC/ 0...5 A AC/ 0...10 A AC, Output : 4-20 mA, (loop powered)
Rendelési szám	8528650000
Típus	WAS1 CMA LP 1/5/10A AC
EAN	4032248160426
Qty.	1 Darab
Szállítás állapota	Ez a termék már nem kapható.
Rendelkezésre álló egység	30.12.2023
Helyettesítő termék	[2044850000](~/p/2044850000)

Méretek és tömegek

Mélység	112,4 mm
Mélység (coll)	4,425 inch
Szélesség	22,5 mm
Szélesség (coll)	0,886 inch
Hossz	72 mm
Hossz, inch	2,835 inch
Nettó tömeg	100,7 g

Hőmérsékletek

Tárolási hőmérséklet	-20 °C...70 °C
Üzemi hőmérséklet	0 °C...70 °C
Páratartalom üzemi hőmérsékleten	0...95% (páralecsapódás nem megengedett )

Meghibásodási valószínűség

SIL az IEC 61508 szerint	Egyik sem
MTTF	564 a

Termékek környezetvédelmi megfelelősége

REACH SVHC	Lead 7439-92-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP	f8333314-0c66-4444-aa47-78252861a7fb

Bemenet

Bemenetek száma	1
Bemenő frekvencia	50...60 Hz
Bemenő áram	0...1 A AC/ 0...5 A AC/ 0...10 A AC

Kimenet

Eltolási áram	max. 100 µA
Kimenetek száma	1
Kimenő jel határ	kb. 24 mA
Kimenő áram	4...20 mA (áramhurok)
Terhelő impedancia árama	≤ 600 Ω

Kimenet (Digitális)

Max. kapcsolási feszültség, AC	0 V
Névleges kapcsolási áram	0,1 A
Állapotjelző	LED világít: OK; VILLOG: jel tartományon kívül; LED nem világít: Hiba

Kimenet (analóg)

Kimenő áram

4...20 mA (áramhurok)

Általános adatok

Galvanikus leválasztás	2-utas leválasztó
Hőmérséklet együttható	≤ 200 ppm/K
Konfiguráció	DIP-kapcsoló
Lépés válaszideje	typ. 700 ms
Pontosság	0,5 % FSR
Potenciálbetáplálás	13...30 V DC kimeneti áramhurokkal
Sín	TS 35

Szigetelések koordinálása

EMC szabványok	EN 55011 EN 61000-6
Galvanikus leválasztás	2-utas leválasztó
Lökőfeszültség	6 kV
Névleges feszültség	300 V
Szennyezés súlyossága	2
Szigetelési feszültség	4 kV_eff / 5 s
Túlfeszültség kategória	III

Csatlakozási adatok

Vezetékcsatlakozás-technika	Csavaros csatlakozás
Csatlakozás típusa	Csavaros csatlakozás
Rögzítési tartomány, névleges csatlakozás	2,5 mm²
Rögzítési tartomány, névleges csatlakozás, min.	0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.	2,5 mm²

Fontos megjegyzés

Termékinformáció

This product will soon be replaced by a new product.
Please do not use with new systems. Please contact our technical support.

Letöltések

Approval/Certificate/Document of Conformity	[Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35479)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206140)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8528650000)
Product Change Notification	[20220218 Technical change - WAVE series’ signal conditioners WS WZ](https://mdcop.weidmueller.com/mediadelivery/asset/900_252007)
User Documentation	[Device description -- Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35433)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9,1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20

Ajánlati specifikációs lapok

Hosszspecifikáció

Felügyeleti komponens AC áramra 10 A-ig, 4...20 mA áramhurokról táplált
és elektromosan szigetelt
Áramfelügyeleti komponens in 22,5 mm szélesség 50/60 Hz AC
0...1 A / 0...5 A / 0...10 A áram rögzítésére. A bemeneti tartomány DIP-kapcsolókkal választható ki.
A komponens tápellátását 4...20 mA áramhurok biztosítja a kimeneti oldalon.
A bemeneti és kimeneti áramkörök 6 kV elektromos szigeteléssel rendelkeznek.

Kiegészítő ház TS35 sínre szereléshez
Méretek: H/Sz/M 72/ 22,5/ 92,4 mm
Csavaros csatlakozás / 2,5 mm névleges keresztmetszet²Védelmi osztály: IP 20

Bemenet                        0...1 A / 0...5A / 0...10 A AC kapcsolható
                                      50 / 60 Hz
Mérőáramkör feszültsége 250 V AC
Kimenet                                             4...20 mA áramhurok
Terhelő ellenállás            < 600 ohm / áram
>1 kohm / feszültség
Átviteli hiba            < 0,5% v. E.
Hőmérséklet együttható 200 ppm / K
Lépés válaszideje tip. 700 ms
Kiegészítő áramellátás                                     kimeneti áramhurokról
Környezeti
hőmérsékleti tartomány 0 °C...+50 °C

Biztonságos szigetelés                   EN 50178, 2 utas szigetelés 6 kV feszültségig
Vizsgálati feszültség                               4 kV bemenet a kimenettel szemben
Névleges
feszültség                                         300 V AC/DC III. túlfeszültség-kategória és 2 szennyezés szint esetén
cULus jóváhagyások

Típus WAS1 CMA LP 1/5/10A ac

Rövid specifikáció

Tanúsítványok

Jóváhagyások	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cULus)	E141197
