Tulajdonságok
| Verzió | Keresztösszekötő (kapocs), Dugaszolt, Pólusszám: 7, Osztás, mm (P): 3.50, Szigetelt: Igen, 17.5 A, kék |
| Rendelési szám | 1985630000 |

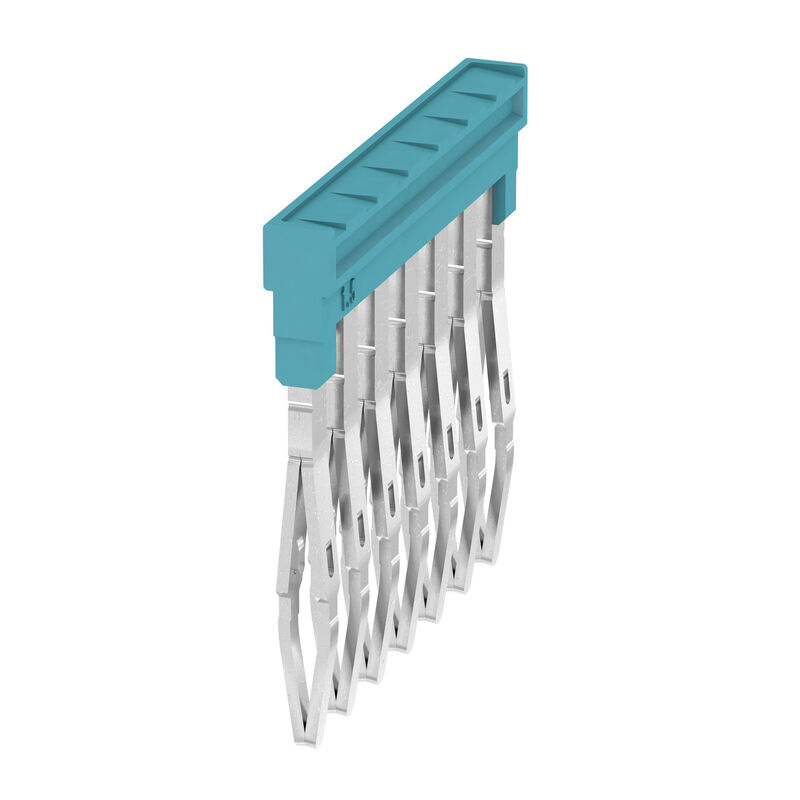

| Típus | ZQV 1.5N/7 BL |
| EAN | 4050118370522 |
| Qty. | 20 Darab |
| Mélység | 2,8 mm |
| Mélység (coll) | 0,11 inch |
| Magasság | 21,9 mm |
| Magasság (coll) | 0,862 inch |
| Szélesség | 23 mm |
| Szélesség (coll) | 0,906 inch |
| Nettó tömeg | 2,185 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Anyag | Wemid |
| Szín | kék |
| UL 94 éghetőségi osztály | V-0 |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Rögzítés típusa | Dugaszolt |
| Névleges áram, 2 pólusú | 17,5 A |
| Névleges áram, többpólusú | 17,5 A |
| Osztás, mm (P) | 3,5 mm |
| Pólusszám | 7 |
| Névleges áram | 17,5 A |
| Termékinformáció | Stabilitási és hőmérsékleti okok miatt az érintkező elemeknek mindössze 60%-át lehet kitörniA keresztösszekötők használata 400 V-ra csökkenti a névleges feszültségetA feszültség 25 V-ra csökken, ha levágott végű keresztösszekötőket használunk |
| Approval/Certificate/Document of Conformity | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45531) |
| Tervezési adatok | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1985630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1985630000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1985630000&norm=0) |
| User Documentation |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9,1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Megfelel |
