B2CF 3.50/44/180 SN BK BX

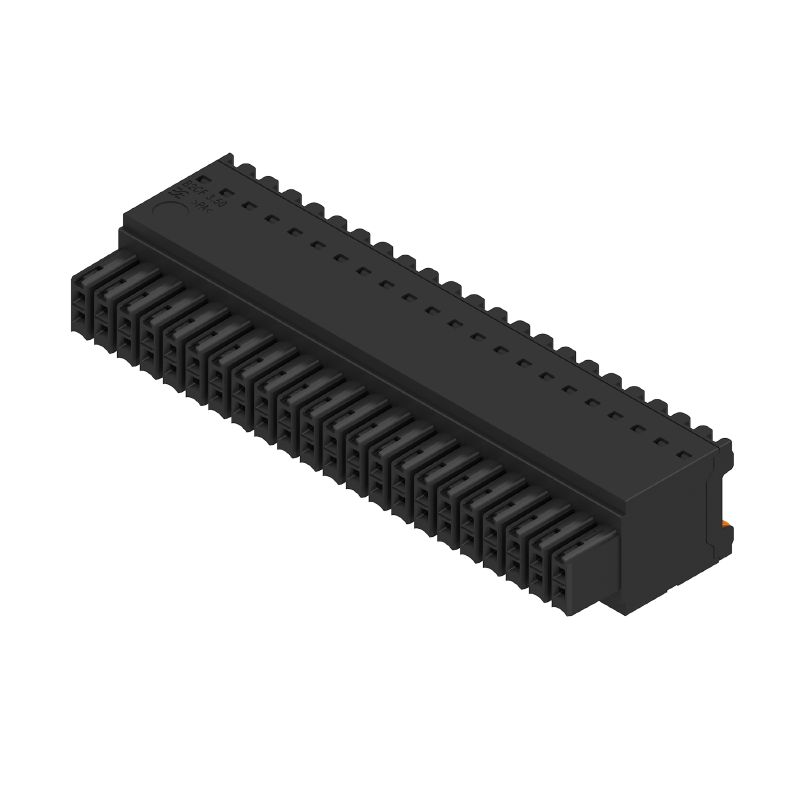

Illustrazione del prodotto
B2CF 3.50/44/180 SN BK BX

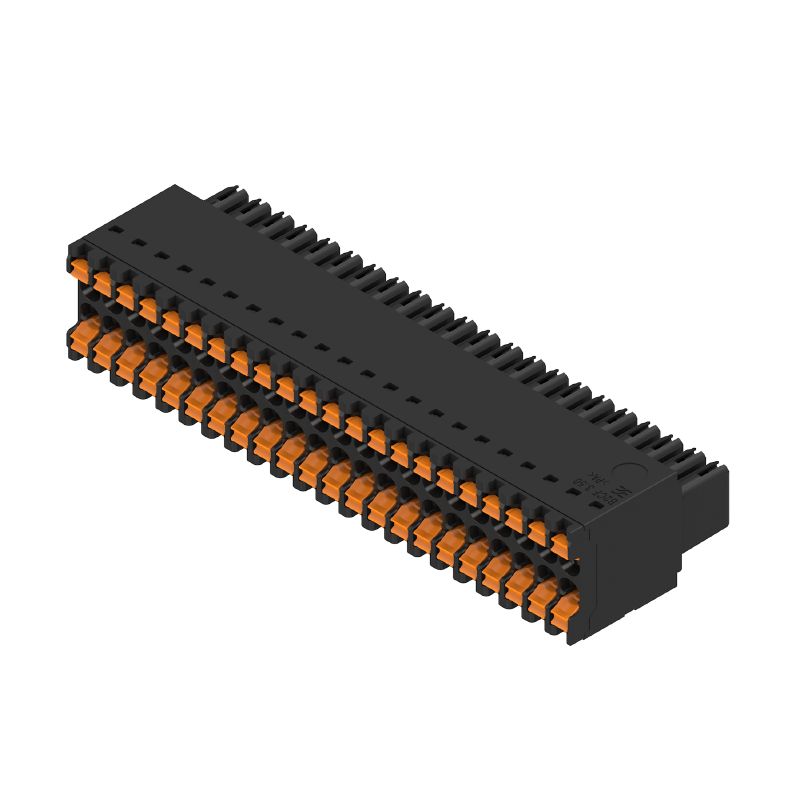

Illustrazione del prodotto
B2CF 3.50/44/180 SN BK BX
Graph
B2CF 3.50/44/180 SN BK BX
Vantaggi del prodotto
Solid PUSH IN contact
Safe and durable
B2CF 3.50/44/180 SN BK BX
Vantaggi del prodotto
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/44/180 SN BK BX
Vantaggi del prodotto
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/44/180 SN BK BX
Esempio d'uso

B2CF 3.50/44/180 SN BK BX

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 44, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box

N. articolo 2558490000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 45
Omologazioni General ordering data 치수 및 중량 Conformité environnementale du produit Paramètres système Anyagjellemzők 결선에 적합한 컨덕터 Datos nominales conformes a IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Csomagolás Testy typu Ważna informacja Classificazioni

Omologazioni

ROHS
Conforme

General ordering data

Versión
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 44, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box
Código
2558490000
Tipo
B2CF 3.50/44/180 SN BK BX
GTIN (EAN)
4050118669701
Cantidad
18 Pezzo
Parametri prodotto
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Imballaggio
Box

치수 및 중량

Profundidad
25,25 mm
Profundidad (pulgadas)
0,994 inch
Altura
15,2 mm
Altezza (pollici)
0,598 inch
Anchura
76,5 mm
Larghezza (pollici)
3,012 inch
Peso neto
29,652 g

Conformité environnementale du produit

Estado de cumplimiento de la directiva RoHS
Conforme sans exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

Paramètres système

Famiglia prodotti
OMNIMATE Signal - sorozat B2C/S2C 3.50 - 2-soros
Tipo di collegamento
Collegamento al campo
Tecnica di collegamento cavi
PUSH IN con tasto di attivazione
Passo in mm (P)
3,5 mm
Passo in pollici (P)
0,138 "
Direzione d'uscita del conduttore
180°
Numero di poli
44
L1 in mm
73 mm
L1 in pollici
2,898 "
quantità di file
1
Numero di serie di poli
2
Sezione di dimensionamento
15 mm²
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato
Grado di protezione
IP20
completamente montato
Codificabile
Sì
Lunghezza di spellatura
10 mm
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
3,5 N
Forza d'estrazione/polo, max.
3,5 N

Anyagjellemzők

Materiales aislantes
PA 66 GF 30
Color
czarny
Color componentes de accionamiento
arancione
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Resistencia del aislamiento
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Material de contacto
Lega di rame
Superficie de contacto
stagnato
Estructura de capas del contacto del conector
2...5 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-40 °C
Campo della temperatura di montaggio, max.
120 °C

결선에 적합한 컨덕터

Sección de embornado, mín.
0,14 mm²
Sección de embornado, máx.
1,5 mm²
Sección de conexión del conductor AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 16
Rígido, mín. H05(07) V-U
0,14 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexible, mín. H05(07) V-K
0,14 mm²
Flexible, máx. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,14 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
1 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,14 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,14 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9028240000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025780000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025790000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028270000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028290000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028320000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0186500000
Texto de referencia
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
13,4 A
Corriente nominal, número de polos máx. (Tu=20 °C)
10 A
Corriente nominal, número de polos mín. (Tu=40 °C)
12 A
Corriente nominal, número de polos máx. (Tu=40 °C)
9 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 80 A

Dati di dimensionamento secondo CSA

Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
9,5 A
Corrente nominale (Gruppo C / CSA)
9,5 A
Corrente nominale (Gruppo D / CSA)
9,5 A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 16

Dati di dimensionamento sec. UL 1059

Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo C / UL 1059)
50 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
9,5 A
Corrente nominale (Gruppo C / UL 1059)
9,5 A
Corrente nominale (Gruppo D / UL 1059)
9,5 A
Sección de conexión del conductor AWG, mín.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 16

Csomagolás

Imballaggio
Doboz
Lunghezza VPE
338 mm
Larghezza VPE
130 mm
Altezza VPE
33 mm

Testy typu

Test: Durabilità delle siglature
  • Standard:
    IEC 61984 rozdział 6.2 i 7.3.2 / 10.11 według wzorca zamieszczonego w IEC 60068-2-70 / 12.95
  • Test:
    отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы, сертификация и маркировка UL, сертификация и маркировка cULus
  • Оценивание:
    tillgänglig
  • Test:
    durability
  • Evaluation:
    passato
Test: Innesto errato (Non intercambiabilità)
  • Standard:
    IEC 61984 sezione 6.3 e 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    girato a 180° senza elementi di codifica
  • Valutazione:
    passato
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
  • Test:
    ispezione visiva
  • Valutazione:
    passato
Test: Sezione bloccabile
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.75
    • Tipo di cavo e sezione del cavo:
      H05V-K0.75
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Test di estrazione
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.75
    • Tipo di cavo e sezione del cavo:
      H05V-K0.75
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato

Ważna informacja

Conformidad con IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notas

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Per crimpare i terminali si consiglia la forma di crimpatura A della pinza PZ 1,5 (cod. art. 9005990000) o, per conduttori con sezioni maggiori, la PZ 6/5 (cod. art. 9011460000).
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Diametro max. del conduttore 2,6 mm
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
