Caratteristiche
| N. d’ordine | 8978580000 |
| Tipo | CBX200 USB |
| GTIN (EAN) | 4032248813759 |
| CPZ | 1 Pezzo |
| Peso netto | 160 g |
| Temperatura di magazzinaggio | -25 °C...70 °C |
| Temperatura d'esercizio | -10 °C...50 °C |
| Umidità | 10… – 90 %, senza rugiada |
| SIL secondo IEC 61508 | Nessuno |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d376a219-4a93-409c-bc47-15405f2d6751 |
| Corrente d'ingresso | ≤ 100 mA |
| Resistenza d'ingresso | 22 kΩ |
| Tensione d'ingresso | 1,6…5,6 V |
| Tipo | USB 2.0 (connettore A tipo USB) |
| Corrente di impedenza di carico | ≤ 300 Ω |
| Livello interfaccia | 1,8…5,6 V (adattamento automatico) |
| Segnale di abilitazione | 9…15 V typ. 12 V / 4 mA |
| Tensione d'uscita osservazioni | 3,3 V regolato |
| Tipo | RS232 (spina jack 2,5 mm a 4 poli) |
| Grado di protezione | IP20 |
| Potenza assorbita nominale | 0,5 VA |
| Tensione di isolamento | 2,5 kV (ingresso / uscita) |

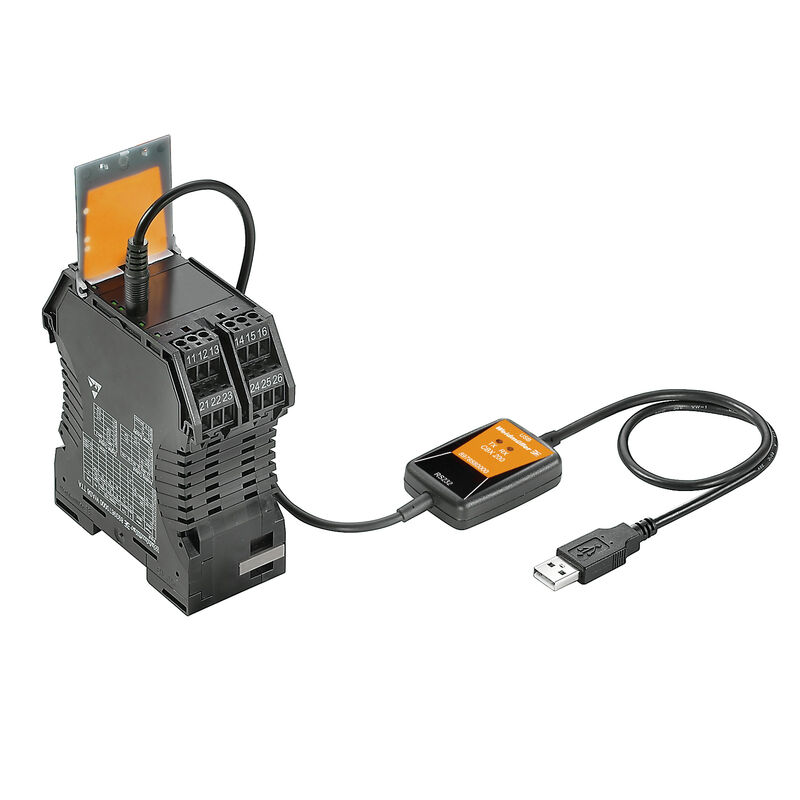

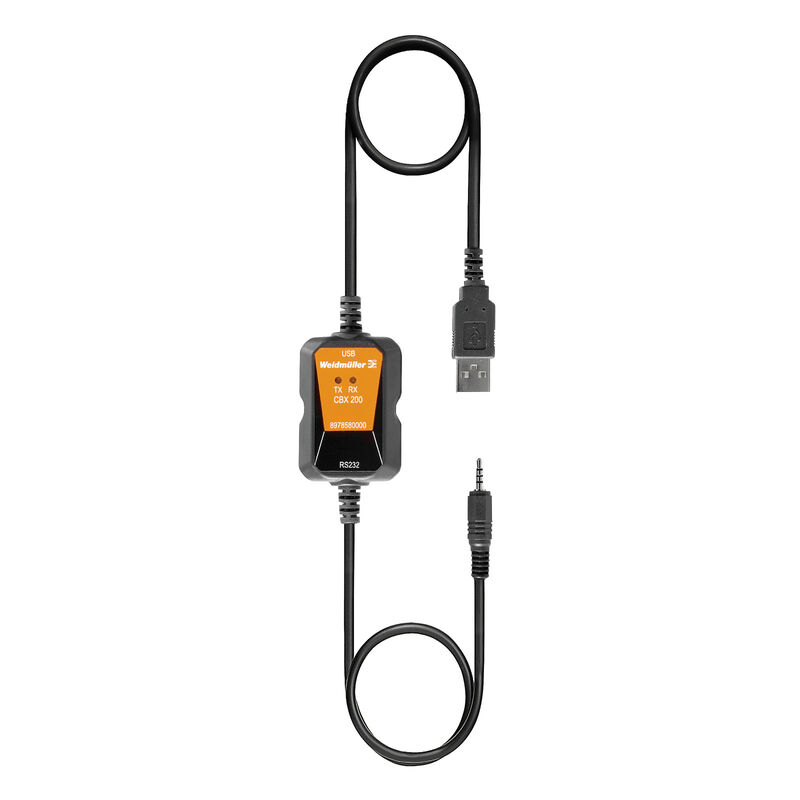

| Informazioni sul prodotto | Il CBX200 USB è un convertitore di interfaccia USB2.0/RS232 con isolamento galvanico. Offre funzioni aggiuntive in termini di controllabilità e alimentazione dei dispositivi RS232 connessi. Il CBX200 USB permette di eseguire la configurazione della famiglia di prodotti ACT20 e del convertitore di segnali WAVE TTA. |
| Omologazione/Certificato/Documento di conformità | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38730) |
| Software |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| Documentazione utente | [Device description -- Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_40349) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001417 |
| ETIM 7.0 | EC001417 |
| ETIM 8.0 | EC001417 |
| ETIM 9.0 | EC001417 |
| ECLASS 9.0 | 27-24-22-16 |
| ECLASS 9.1 | 27-21-92-90 |
| ECLASS 10.0 | 27-24-22-16 |
| ECLASS 11.0 | 27-24-22-16 |
| ECLASS 12.0 | 19-20-05-92 |
| ECLASS 13.0 | 19-20-05-92 |
| ECLASS 14.0 | 19-20-05-92 |
| Omologazioni |  |
| ROHS | Conforme |
