Caratteristiche

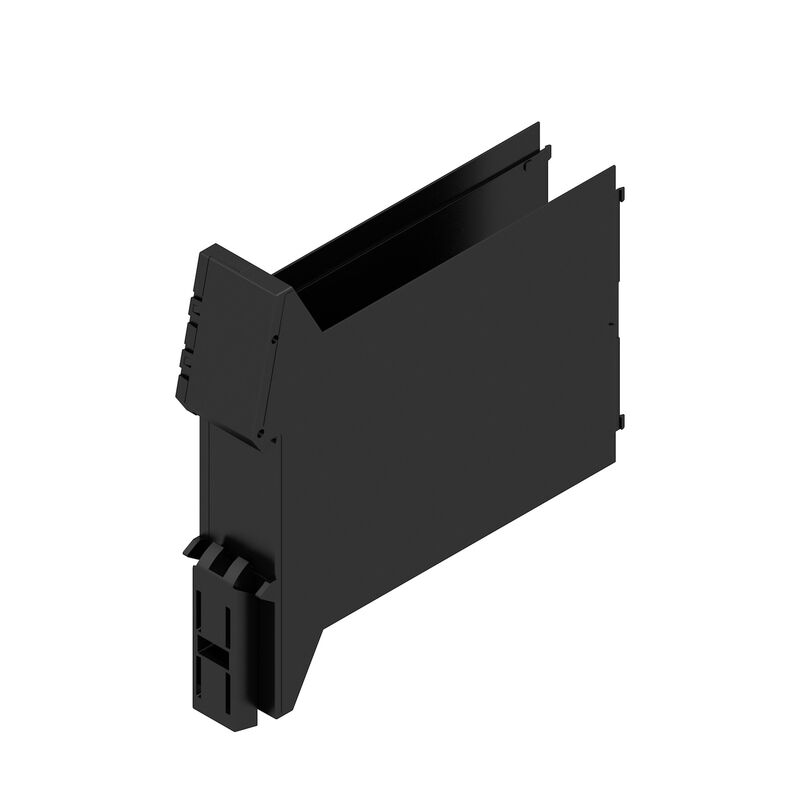

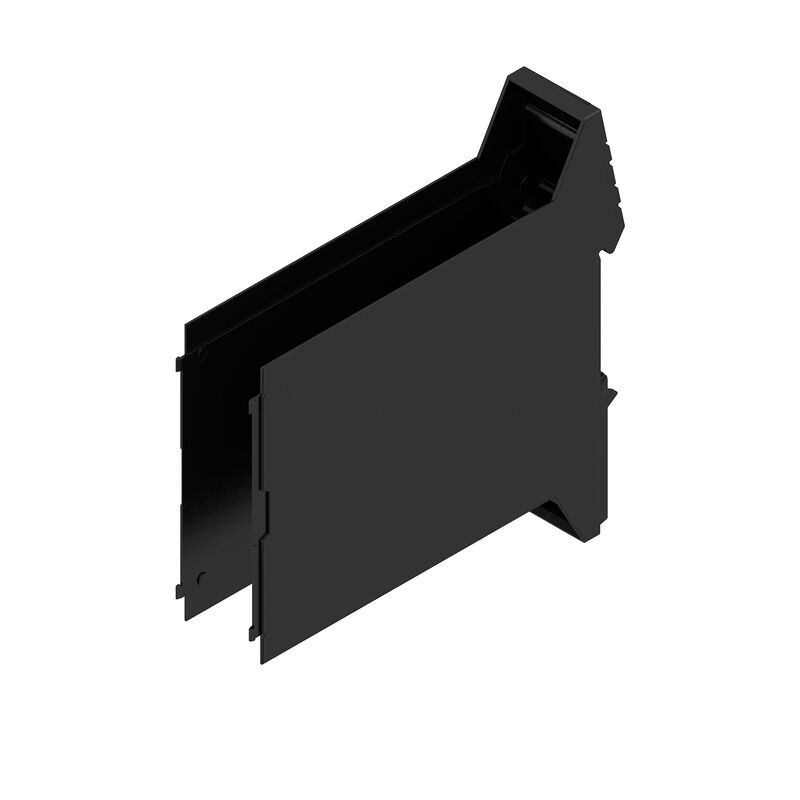

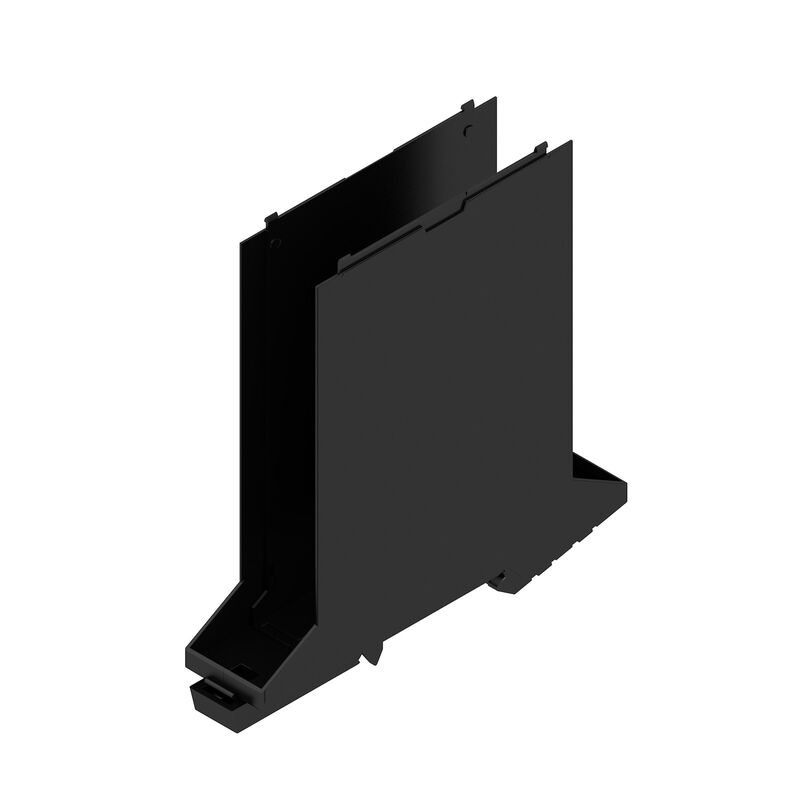

| Versione | Custodia modulare, OMNIMATE Housing - Serie CH20M nero, Elemento di base, Larghezza: 22.5 mm |
| N. d’ordine | 2418630000 |
| Tipo | CH20M22 B BK/BK 2010 |
| GTIN (EAN) | 4032248897742 |
| CPZ | 10 Pezzo |
| Profondità | 108 mm |
| Profondità (pollici) | 4,252 inch |
| Posizione verticale | 109,3 mm |
| Altezza (pollici) | 4,303 inch |
| Larghezza | 22,5 mm |
| Larghezza (pollici) | 0,886 inch |
| Peso netto | 33,5 g |
| Campo delle temperature di impiego | -40 °C...120 °C |
| Umidità | 5 - 93% umidità rel., Tu = 40°C, senza condensa |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'infiammabilità UL 94 | V-0 |
| Comparative Tracking Index (CTI) | 600 ≤ CTI |
| Gruppo materiali isolanti | I |
| Materiale | Plastica |
| Materiale isolante | PA 66 GF 30 |
| Superficie | non trattato |
| Colabilità | No |
| Colori | nero |
| Grado di protezione | IP20 installato |
| Guida | TS 35 |
| Tabella dei colori (simile) | RAL 9011 |
| Numero di slot per connettori femmina dell’insieme montato, max. | 6 |
| Numero di circuiti stampati, max. | 1 |
| Numero di livelli di collegamento, max. | 3 |
| Numero di poli, max. | 24 |
| Altezza dei componenti del circuito stampato, max. | 16,1 mm |
| Tipo di montaggio del circuito stampato | sui due lati |
| Secondo la norma | DIN EN 61373:1999 (impatto e vibrazione) |
| Condizioni di prova |
cinque custodie installate in fila
200 g di peso aggiuntivo sul circuito stampato |
| Assi testati |
X
Y Z |
| Prova d'urto |
|
| Prova di vibrazione |
|
| Test termici |
|
| Colore del piede con la clip | nero |
| Numero di livelli di collegamento, max. | 3 |
| Spessore circuito stampato | 1,6 mm |
| Tolleranza del profilo del circuito stampato | ±0,1 mm |
| Tolleranza di spessore del circuito stampato | ±0,15 mm |
| Colori alternativi | Altro su richiesta |
| Possibile siglatura personalizzata | Sì |
| Possibilità di lavorazione | Lavorazione laser |
| Processo di ordinazione specifico per il cliente | Vedere le linee guida nella sezione Download |
| Informazioni sul prodotto | Profilo del circuito stampato, zone soggette a restrizionie e altre informazioni per il design del circuito stampato sono reperibili nella categoria Tecnologia di collegamento, tra i download dei corrispondenti connettori maschio. |
| Dati ingegneristici |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54704)
[PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_72927) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2418630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2418630000) |
| Documentazione tecnica | [PCB_position_50881_LP-POSITION_22MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188761) |
| Documentazione utente |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Conforme |
