Caratteristiche

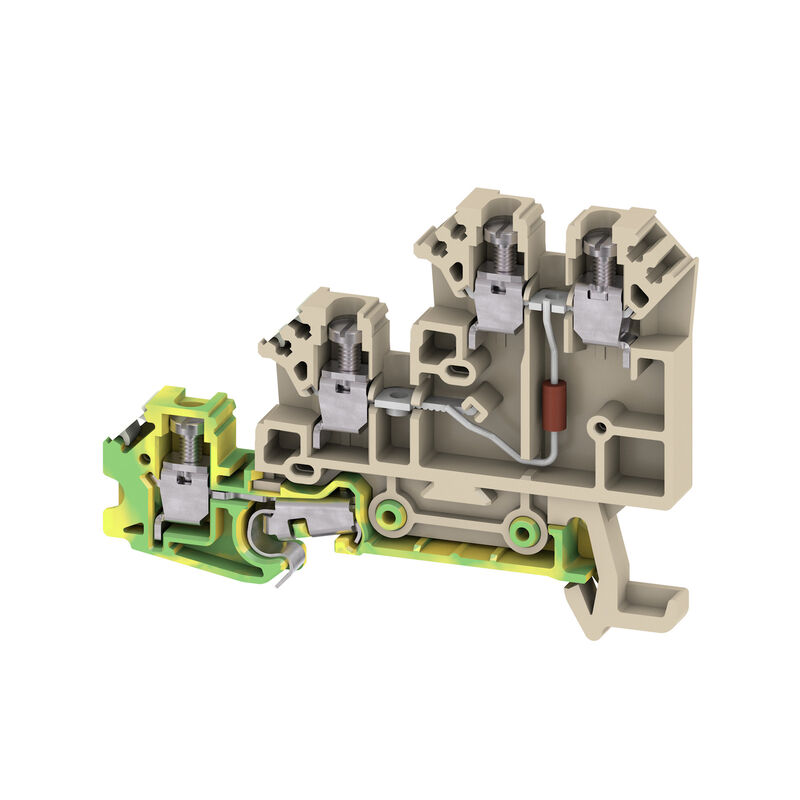

| Versione | Morsetto componibile per sensori e attuatori, Collegamento a vite, Beige scuro, 2.5 mm², 17.5 A, 250 V, Numero di collegamenti: 3, Numero di piani: 3, TS 35, V-0, Wemid |
| N. d’ordine | 1783590000 |
| Tipo | DLA 2.5/D DB |
| GTIN (EAN) | 4032248212460 |
| CPZ | 100 Pezzo |
| Profondità | 48,5 mm |
| Profondità (pollici) | 1,909 inch |
| Profondità inclusa guida DIN | 49 mm |
| Posizione verticale | 66 mm |
| Altezza (pollici) | 2,598 inch |
| Larghezza | 6,1 mm |
| Larghezza (pollici) | 0,24 inch |
| Peso netto | 11,47 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
| Materiale | Wemid |
| Colori | Beige scuro |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
Collegamento a vite

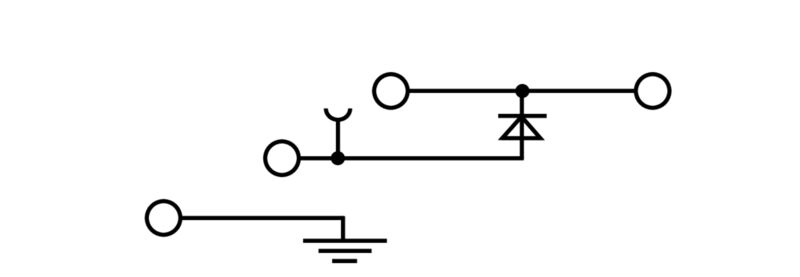

Con collegamento PE con diodo |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 2 |
| Numero di piani | 3 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | Sì |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | Sì |
| Funzione PEN | No |
| Componente elettronico | diodo |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Numero di morsetti uguali | 1 |
| Tipo di montaggio | innestabile |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max. | 2,5 mm² |
| Calibro a norma 60 947-1 | A3 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Conduttore innestabile |
|
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,4 Nm |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 7 mm |
| Numero di collegamenti | 3 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 1,5 mm² |
| Stadio di serraggio con elettroavvitatore tipo DMS | 1 |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| Vite di serraggio | M 2,5 |
| Corrente Gr D (CSA) | 10 A |
| N° certificato (CSA) | 12400-280 |
| Sezione cavo max (CSA) | 12 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Tensione Gr D (CSA) | 300 V |
| Guida | TS 35 |
| Norme | IEC 60947-7-1 (-7-2) |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 250 V |
| Tensione DC nominale | 250 V |
| Corrente nominale | 17,5 A |
| Corrente con conduttore max. | 17,5 A |
| Norme | IEC 60947-7-1 (-7-2) |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Corrente Gr D (UR) | 10 A |
| Grandezza conduttore Factory wiring max (UR) | 12 AWG |
| Grandezza conduttore Factory wiring min (UR) | 26 AWG |
| Grandezza conduttore Field wiring max (UR) | 12 AWG |
| Grandezza conduttore Field wiring min (UR) | 22 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr D (UR) | 300 V |
| Omologazione/Certificato/Documento di conformità |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37327)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63687) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1783590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1783590000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1783590000&norm=0) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000900 |
| ETIM 7.0 | EC000900 |
| ETIM 8.0 | EC000900 |
| ETIM 9.0 | EC000900 |
| ECLASS 9.0 | 27-14-11-28 |
| ECLASS 9.1 | 27-14-11-28 |
| ECLASS 10.0 | 27-14-11-28 |
| ECLASS 11.0 | 27-14-11-28 |
| ECLASS 12.0 | 27-14-11-28 |
| ECLASS 13.0 | 27-25-01-12 |
| ECLASS 14.0 | 27-25-01-12 |
| Omologazioni |     |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
