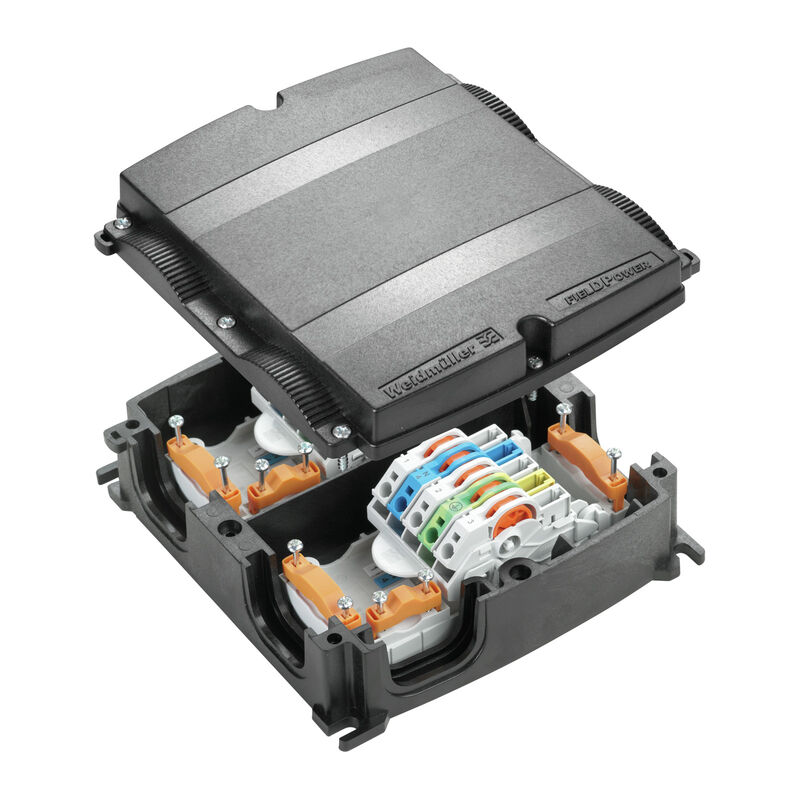

FP BOX 10P

Skrzynka rozdzielcza zasilania FieldPower®, IP65, poliwęglan wzmocniony włóknem szklanym

Nr. produktu 1957590000

Ogólne dane zamówieniowe

Wersja	Skrzynka rozdzielcza zasilania FieldPower®, IP65, poliwęglan wzmocniony włóknem szklanym
Nr zam.	1957590000
Typ	FP BOX 10P
GTIN (EAN)	4032248636662
Ilość	1 szt.

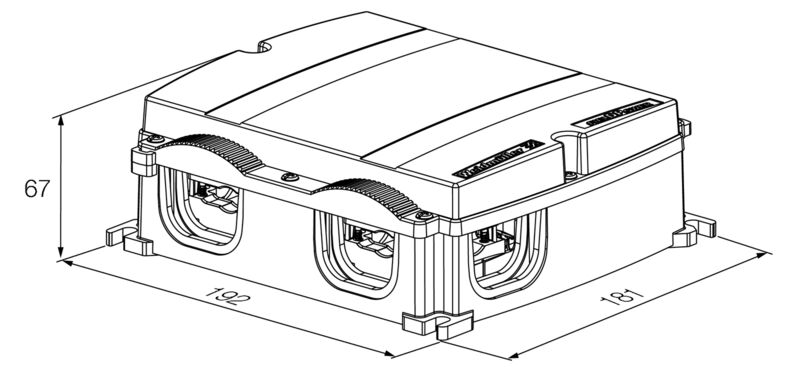

Wymiary i masa

Głębokość	67 mm
Głębokość (cale)	2,638 inch
Wysokość	181 mm
Wysokość (cale)	7,126 inch
Szerokość	192 mm
Szerokość (cale)	7,559 inch
Masa netto	950 g

Temperatury

Temperatura magazynowania	-40 °C...85 °C
Temperatura eksploatacyjna	-40 °C...55 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	Potassium perfluorobutane sulfonate 29420-49-3
SCIP	5f19cd84-8946-4797-9386-3ac323b95c10

Zakres zaciskania

Dane przyłącza – element stykowy Odgałęzienie / Zasilanie

Metoda wykonywania złącz:

PUSH IN
Rozmiar noża narzędzia roboczego:

0,6 x 3,5 mm
Długość zdejmowania izolacji:

14 mm
Liczba biegunów:

5
Przekrój przyłącza przewodu, przewód sztywny, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód sztywny, min.:

0,5 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, min.:

0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:

10 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:

0,5 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:

0,5 mm²
Przekrój przyłącza przewodu z końcówką tulejkową:
- Typ końcówki tulejkowej:

  12 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/1
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  12 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/4
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  8 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/1
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  8 mm z kołnierzem z tworzywa sztucznego
- Standard:

  DIN 46228/4
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²
- Typ końcówki tulejkowej:

  Bliźniacze końcówki tulejkowe
- Przekrój, min.:

  0,5 mm²
- Przekrój, maks.:

  6 mm²

Dane przyłącza – element stykowy, magistrala zasilająca

Metoda wykonywania złącz:

Złącze płytka-kabel (IDC)
Rozmiar noża narzędzia roboczego:

0,6 x 3,5 mm
Liczba biegunów:

5
Przekrój przyłącza przewodu, przewód sztywny, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód sztywny, min.:

1,5 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, przewód wielodrutowy, min.:

2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.:

2,5 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, maks.:

6 mm²
Przekrój przyłącza przewodu, najcieńszy przewód wielodrutowy, min.:

2,5 mm²

Dane ogólne

tworzywo	Poliwęglan, wzmocniony włóknem szklanym
tworzywo obudowy	poliwęglan wzmocniony włóknem szklanym
Silikon	Nie
Barwny	czarny
Stopień ochrony	IP65
Klasa palności wg UL 94	5VA
Moment dokręcania śrub wieka	2 Nm
rodzaj montażu	Mocowanie śrubami
element kodowany	Tak kodowany na PE
Liczba biegunów (tekst)	2 x 5
liczba przyłączy / biegunów	1

Dane nominalne zgodnie z IEC

Dane znamionowe wg IEC dla elementu stykowego

Rodzaj napięcia:

AC
Number of phases:

3
Standard:

IEC 60947-7-1, IEC 60947-7-2
Rated voltage:

800 V
Znamionowa odporność na napięcie udarowe:

8 kV
Prąd znamionowy (3 bieguny pod obciążeniem):

41 A
Prąd znamionowy (4 bieguny pod obciążeniem):

25 A

dane znamionowe wg UL

Dane znamionowe wg UL dla elementu stykowego	Standard: UL 1059 wskazówka: do stosowania z kablami TC-ER wymienionymi w UL Przekrój przyłącza przewodu, AWG, maks.: AWG 10 Przekrój przyłącza przewodu, AWG, min.: AWG 14 Rated voltage: 600 V Prąd znamionowy: 30 A
Normy	UL 2237

Pobieranie

Dopuszczenie/Certyfikat/Deklaracja zgodności	UL Certificate FieldPower® Box and accessories Manufacturer's Declaration FieldPower® BOX, BOX FUSE and Terminal variants
Dane projektowe	CAD data -- STEP
CADENAS eCATALOG	CAX data
Powiadomienie o zmianie produktu	Produktänderungsmitteilung FieldPower® Box Schrauben Product Change Notification FieldPower® box screws
Dokumentacja użytkownika	Manual FieldPower® Box
Katalogi	Catalogues in PDF-format

Klasyfikacje

ETIM 6.0	EC000214
ETIM 7.0	EC000214
ETIM 8.0	EC000214
ETIM 9.0	EC000214
ETIM 10.0	EC000214
ECLASS 9.0	27-14-24-09
ECLASS 9.1	27-14-24-09
ECLASS 10.0	27-14-24-09
ECLASS 11.0	27-14-24-09
ECLASS 12.0	27-14-24-09
ECLASS 13.0	27-14-24-09
ECLASS 14.0	27-14-24-09
ECLASS 15.0	27-14-24-09

Dopuszczenia

Dopuszczenia
ROHS	Zgodny
UL File Number Search	Witryna UL
Nr certyfikatu (UL)	E310075
