HDC 16B DODQ 2QB
HDC 16B DODQ 2QB

HDC 16B DODQ 2QB

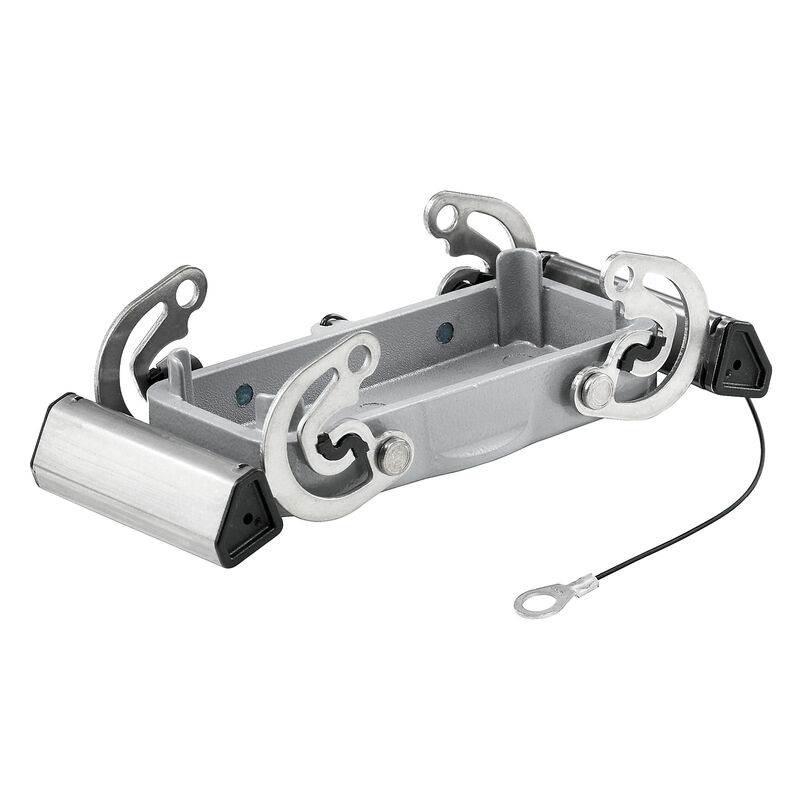

HDC - Custodie, Dimensioni di installazione: 6, Grado di protezione: IP65, in stato collegato, Coperchio per parti inferiori della custodia, Gancio trasversale in alto, Standard, Dimensione entrate cavi: none

N. articolo 1009090000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 16 È accessorio di 4 Prodotti correlati 1
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Esecuzione Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
HDC - Custodie, Dimensioni di installazione: 6, Grado di protezione: IP65, in stato collegato, Coperchio per parti inferiori della custodia, Gancio trasversale in alto, Standard, Dimensione entrate cavi: none
N. d’ordine
1009090000
Tipo
HDC 16B DODQ 2QB
GTIN (EAN)
4032248713837
CPZ
1 Pezzo

Dimensioni e pesi

Posizione verticale
17 mm
Altezza (pollici)
0,669 inch
Larghezza
55 mm
Larghezza (pollici)
2,165 inch
Peso netto
150 g

Temperature

Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Resistenza chimica
  • Sostanza:
    Acetone
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Olio di perforazione
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Diesel
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Alcool etilico
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Olio per trasmissione
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Olio idraulico
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Refrigerante
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Benzina di petrolio
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Sudore
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Benzina super
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Acqua
  • Resistenza chimica:
    Resistente
  • Sostanza:
    UV
  • Resistenza chimica:
    Instabile
  • Sostanza:
    Ozono
  • Resistenza chimica:
    Instabile

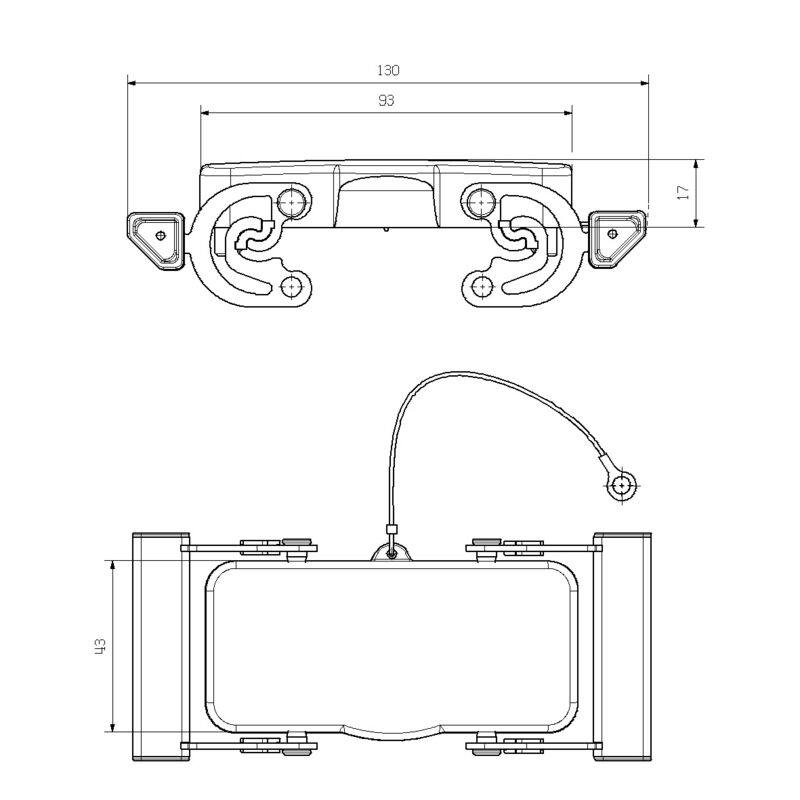

Dimensioni

Altezza Custodia B
17 mm
Entrata cavo
Per basi
Larghezza custodia C
43 mm
Lunghezza, custodie
93,3 mm

Dati generali

Classe d'infiammabilità UL 94
None
Custodie EMC
No
Grado di protezione
IP65
in stato collegato
Materiale base della custodia
alluminio pressofuso
Materiale elemento di bloccaggio
Acciaio, inossidabile
Superficie
Verniciatura a polvere

Esecuzione

Adatti per ModuPlug®
Sì
BG
6
Colore (RAL)
RAL 7035
Copertura
con coperchio
Dimensione entrate cavi
none
Dimensioni di installazione
6
Entrata cavo
Per basi
Esecuzione custodia
Coperchio per parti inferiori della custodia
Esecuzione sistema di chiusura
Gancio trasversale in alto
Forma
Standard
Guarnizione
nessuna sigillatura
Numero entrate cavo laterali
0
Parte superiore/Parte inferiore/Coperchio
Coperchio
Pressacavi, numero
0
Tipo
Copertura
Versione con gancio
Gancio trasversale

Classificazioni

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
