HDC HP 550 F 150

HDC - Connettore, Femmina, Collegamento a crimpare, Grandezza: 550

N. articolo 1079830000

Caratteristiche

Dati generali per l’ordinazione

Versione	HDC - Connettore, Femmina, Collegamento a crimpare, Grandezza: 550
N. d’ordine	1079830000
Tipo	HDC HP 550 F 150
GTIN (EAN)	4032248842018
CPZ	1 Pezzo

Dimensioni e pesi

Lunghezza	98,3 mm
Lunghezza (pollici)	3,87 inch
Diametro	43 mm
Peso netto	221 g

Temperature

Valori limite di temperatura

-50 °C ... 120 °C

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	6c
REACH SVHC	Lead 7439-92-1
SCIP	6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Dati generali

BG	550
Cicli di inserimento	≥ 500
Classe d'infiammabilità UL 94	V-0
Colori	nero

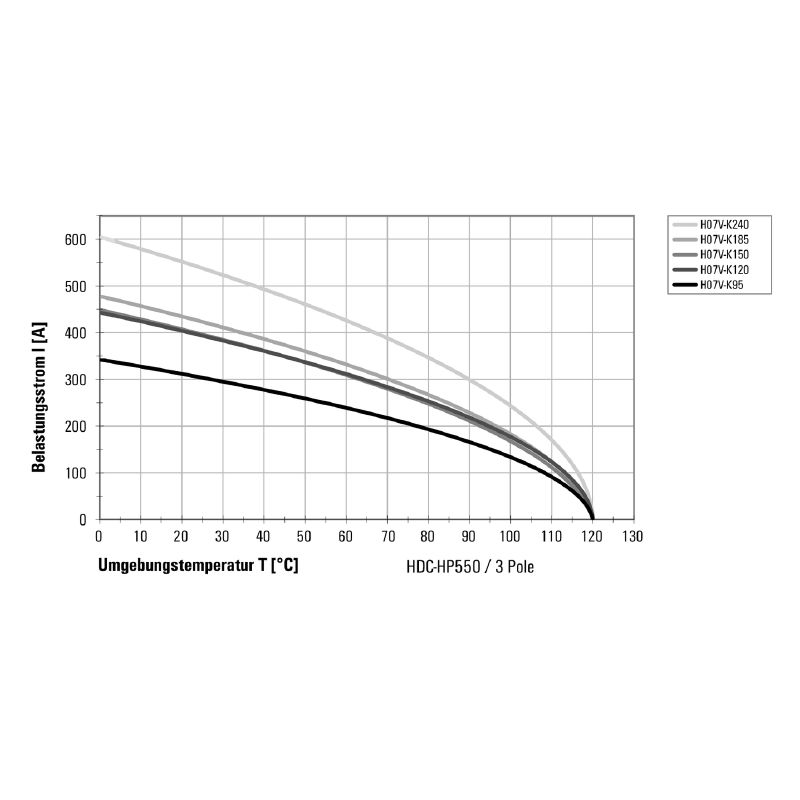

Corrente nominale secondo DIN EN 61984 (temperatura ambiente=20°C)	405 A
Grado di lordura	PD 2 (PD 3)
Grandezza	550
Materiale	Lega di rame
Materiale isolante	PA GF
Resistenza contro l'isolamento	10¹⁰ Ω
Resistenza di passaggio	≤0.1 mΩ
Serie	HighPower
Sezione di collegamento cavo	150 mm²
Superficie	argento passivato
Tensione d’esercizio, max. (temperatura totale=60°C)	3.000 V
Tensione impulsiva di dimensionamento (DIN EN 61984)	15 kV
Tipo	Femmina
Tipo di collegamento	Collegamento a crimpare

Contatto di potenza

Lunghezza di spellatura, contatto di potenza	30 mm
Tensione impulsiva di dimensionamento (DIN EN 61984), contatto di potenza	15 kV
Tipo di collegamento del contatto di potenza	Collegamento a crimpare

Esecuzione

BG	550
Grandezza	550
Lunghezza di spellatura, collegamento di dimensionamento	30 mm
Materiale	Lega di rame
Resistenza di passaggio	≤0.1 mΩ
Sezione di collegamento cavo, max.	150 mm²
Sezione di collegamento cavo, min.	150 mm²
Superficie	argento passivato
Tipo di collegamento	Collegamento a crimpare

Nota importante

Informazioni sul prodotto

A seconda del funzionamento desiderato, le tensioni generate internamente possono sovrapporre la tensione di lavoro e contenere picchi corrispondenti. È indispensabile garantire che tali tensioni di picco non superino la tensione nominale. Per applicazioni al di fuori di queste specifiche, non esitate a contattarci.
